Ремонт телевизора SAMSUNG LE40M87 LE40M87BD

Техническое описание и состав телевизора SAMSUNG LE40M87 LE40M87BD, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG LE40M87 LE40M87BD
TV LCD LE40M87BD | Год выпуска: до 2008
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 550 кд/м2
Контрастность динамическая: 15000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3
Разъём наушников: есть
Вес телевизора: 21 кг
Размеры: с подставкой 971x687x300 мм
без подставки 971x628x87 мм
Потребление от сети: 240 Вт
SAMSUNG LE40M87 LE40M87BD

SAMSUNG
Model: LE40M87 LE40M87BD

Chassis/Version: GTU40SEN

Panel: LTA400HT-LH1

Lamp backlight: 20 Lamp CCFL

T-CON: 13N50CF, FQPF9N50C

Inverter (backlight): integrated into PSU + SSB400HA20B

PWM Inverter: LX1691A

Trans Inverter: BL-1040 0719D

Power Supply (PSU): BN44-00165A - IP-231135A

PWM Power: DM0365R (Standby), FAN7382, ICE2BS01, ICE1PCS02 (PFC)

MOSFET Power: 13N50CF, FQPF9N50C

MainBoard: BN41-00813B - MP1.0

IC MainBoard: MST3560M-LF-170, SiI9125CTU, SVP-WX68, HYB25D256163CE, 24C256WP, NTP-3000

Тuner: BN40-00096A

Общие рекомендации по ремонту TV LCD LCD

Ремонт телевизоров, как и других устройств, целесообразно начинать с внешнего осмотра. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

Неисправности модуля питания BN44-00165A - IP-231135A могут выражаться по разному, например, SAMSUNG LE40M87 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы 13N50CF, FQPF9N50C на вероятность лавинного или теплового пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора DM0365R (Standby), FAN7382, ICE2BS01, ICE1PCS02 (PFC), которую желательно проверить заменой.

Если у SAMSUNG LE40M87 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

Диагностика и ремонт материнской платы BN41-00813B - MP1.0 обычно начинается с проверки работоспособности стабилизаторов и преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - M308A0SGP, 24C256, NTP-3000. Неисправные компоненты следует заменить.
Прежде чем менять тюнер BN40-00096A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам и пользователям телевизора SAMSUNG LE40M87 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Скачать: Сервис-мануал и схема Samsung LLE37M87BDX, LE40M87BDX, LE46M87BDX, LE52M87BDX Chassis GTU37SEN, GTU40SEN, GTU46SEN, GTU52SEN.

Схема блока питания BN44-00165A Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-00813B показан на рисунке ниже:

BN41-00813B

BN41-00813B может применяться в телевизорах:

SAMSUNG LE37M87BD (Panel T370HW02 V.2), SAMSUNG LE46M87BD (Panel LTA460HT-LH2), SAMSUNG LE40M87 LE40M87BD (Panel LTA400HT-LH1).

Дополнительно по PSU

Модуль питания BN44-00165A выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора ICE1PCS02, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

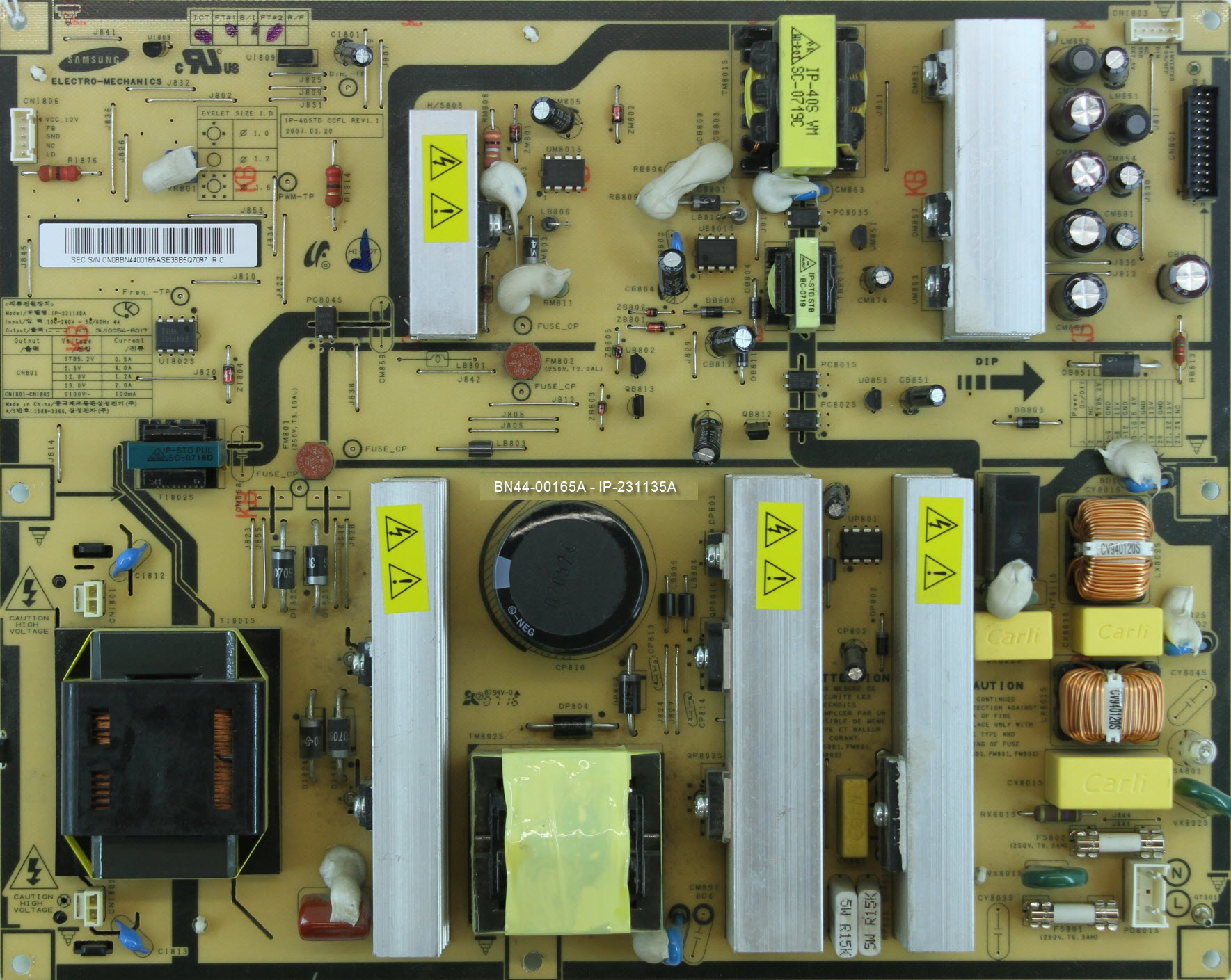

Внешний вид блока питания

Основные особенности устройства SAMSUNG LE40M87:

Установлена матрица (LCD-панель) LTA400HT-LH1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 13N50CF.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LX1691A. В преобразователе инвертора установлен трансформатор BL-1040 0719D.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG LE40M87 осуществляет модуль питания BN44-00165A, либо его аналоги c использованием микросхем DM0365R (Standby), FAN7382, ICE2BS01, ICE1PCS02 (PFC) и силовых ключей типа 13N50CF, FQPF9N50C.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-00813B, с применением микросхем MST3560M-LF-170, SiI9125CTU, SVP-WX68, HYB25D256163CE, 24C256WP, NTP-3000 и других.
Тюнер BN40-00096A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA400HT-LH1
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920x1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 885.6x498.15 mm
Surface : Antiglare (Haze 2.4%), Hard coating (3H)
Brightness : 600 cd/m²
Contrast Ratio : 2000:1
Display Colors : 1.07B (10-bit), CIE1931 92%
Response Time : 10/6 (Tr/Td)
Frequency : 60Hz
Lamp Type : 20 pcs CCFL Embedded (Balance board)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
