Rolsen RL-32A09105U
ЖК-телевизор с лампами CCFL, 32" (81 см), 1366x768, 2009 года
Состав телевизора RL-32A09105U
| Шасси | RSAG7.820 |
|---|---|
| Main board | RSAG7.820.1637/ROH VER.E |
| Блок питания | RSAG7.820.1666/ROH |
| Матрица (панель) | LTA320AP05 |
| Инвертор / LED-драйвер | SSI320_4UA01 |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | MT8222, MX25L3206E, 24C16 |
| ШИМ блока питания | NCP1396, NCP33262 (PFC), STR-A6059H (Standby) |
| Ключи блока питания | K3560, K3569 (PFC) |
| ШИМ инвертора / драйвера | OZ9966SN |
| Ключи инвертора | STU432S, KMB054N40DB |
| Трансформатор | LT-U3208 |
| Тюнер | TDQ-6FT/W126H\ROH |
| Пульт ДУ | EN-31603R |
Состав по другим источникам
Тип панели (матрица): LTA320AP05
Материнская плата: RSAG7.820.1637/ROH VER.E, MT8222, MX25L3206E, 24C16, Tuner: TDQ-6FT/W126H\ROH
Invertor: SS1320_4UA01
PSU: RSAG7. 820.1666/ROH
Remote control: EN-31603R,
Типовые неисправности
Ремонт и диагностику любого электронного устройства, в частности ROLSEN RL-32A09105U, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
Неисправности модуля питания RSAG7.820.1666/ROH могут выражаться по разному, например, ROLSEN RL-32A09105U не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора NCP1396, NCP33262 (PFC), STR-A6059H (Standby), которую желательно проверить заменой.
Иногда у телевизора ROLSEN RL-32A09105U отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания). Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.
Ремонт материнской платы RSAG7.820.1637/ROH VER.E необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
При ремонте платы MB, необходимо проверить её компоненты MT8222, MX25L3206E, 24C16. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDQ-6FT/W126H\ROH и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Необходимо помнить пользователям, что попытки самостоятельного ремонта телевизора ROLSEN RL-32A09105U без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board RSAG7.820.1637
Плата RSAG7.820.1637 от производителя Hisense. Процессор MediaTek MT8222, 32 бит, 2 ядра Cortex-A9, питание ядра 1.0 В. Оперативная память DRAM с поддержкой внешней DDR1 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB MX25L3205. Для этой платы есть ещё 6 прошивок от других моделей.
Внешний вид main board RSAG7.820.1637 показан на рисунке ниже:
RSAG7.820.1637 может применяться в телевизорах:
BBK LT3218SU (Panel LTA320AP02 S07), BBK LT3218SU (Panel LTA320AP02), ROLSEN RL-32A03105U (Panel LTA320AP02), ROLSEN RL-32A09105F (Panel LC320WUN (SA)(B4)), ROLSEN RL-32A09105U (Panel LTA320AP05).
Блок питания и PFC

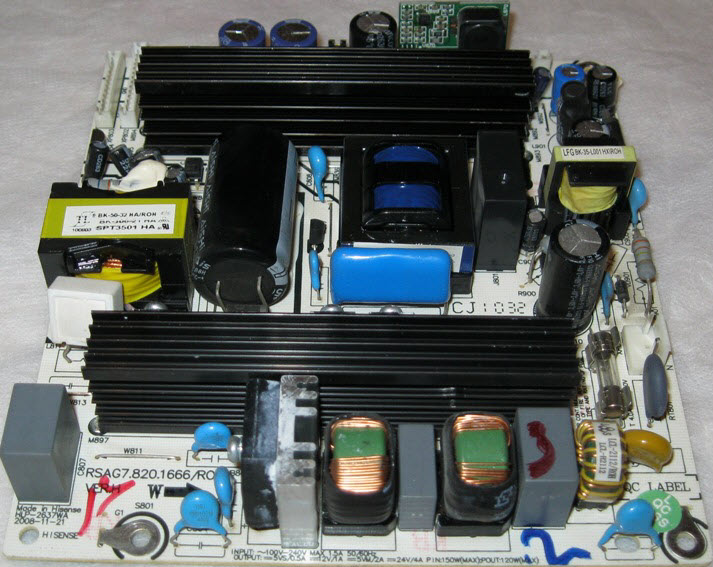

Блок питания RSAG7.820.1666
Этот блок питания стоит ещё в 3 телевизорах.
RSAG7.820.1666:
Схемы и сервис-мануалы
Прошивки для Rolsen RL-32A09105U
- RL-32A09105U, MX25L3205 RSAG7.820.1637, CRC 1DBC8C99, 1,2 МБ
Характеристики Rolsen RL-32A09105U
LCD, 32", 1366x768, 720p HD, мощность звука 12 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Динамическая контрастность | 4000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 12 Вт (2х6 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB x2 |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 788x561x252 мм |
| Размеры без подставки | 788x511x101 мм |
| Вес | 16 кг |
| Крепление на стену | есть |
| Потребление от сети | 140 Вт |
Другие модели на шасси RSAG7.820
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Rolsen RL-32A09105U
LCD-телевизоры ROLSEN с ламповой подсветкой CCFL(EEFL), достаточное количество которых было ранее продано в РФ, ещё находятся в эксплуатации, подлежат ремонту и обслуживаются в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор ROLSEN RL-32A09105U с ЖК-дисплеем LTA320AP05, размером по диагонали 32" (81 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 4000:1 обеспечивается специальным контролем работы подсветки в зависимости от освещённости участков в сюжете.
Матрица LTA320AP05 и программное обеспечение платы main board RSAG7.820.1637/ROH реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 12 Вт (2х6 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 140 Вт. Блок питания RSAG7.820.1666/ROH.
Габаритные размеры: с подставкой 788x561x252 мм, без подставки 788x511x101 мм.
Масса телевизора: 16 кг.
Внимание! Панель LTA320AP05 LCD-телевизора ROLSEN RL-32A09105U является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям ROLSEN RL-32A09105U
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если ROLSEN RL-32A09105U не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если ROLSEN RL-32A09105U не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если ROLSEN RL-32A09105U завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора ROLSEN RL-32A09105U требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTA320AP05. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ROLSEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
