Rolsen RL-24L1003F
LED-телевизор, 24" (61 см), 1920x1080, 2011 года
Состав телевизора RL-24L1003F
| Шасси | RSAG7.820 |
|---|---|
| Main board | RSAG7.820.2280 / ROH |
| Блок питания | RSAG7.820.2256 Ver.D |
| Матрица (панель) | V236H1-LE2 Rev.C1 LED |
| Инвертор / LED-драйвер | RSAG7.820.2256 Ver.D |
| Микросхемы main board | MT8223LFMU , CD1517CP , SPI FLASH: MX25L1606E |
| ШИМ блока питания | NCP1271A (8), |
| Ключи блока питания | W15 /10 BCP56 , 3N80 |
| ШИМ инвертора / драйвера | OZ9998GN (24) |
| Тюнер | HFT2-8C6/V116H |
| Пульт ДУ | ER-31607R |
Уменьшение тока подсветки
Ограничение тока драйвера. RSAG7.820.2256, . Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания RSAG7.820.2256 и двумя микросхемами LED-драйвера OZ9998GN, следует увеличить общее сопротивление резисторов по выводам 11 ISET обеих микросхем - R849, R883 у одной и R848, R862 у другой.
В некоторых случая можно удалить по одному из резисторов у каждой микросхемы.
Типовые неисправности
Ремонт телевизора ROLSEN RL-24L1003F целесообразно начинать с внимательного внешнего осмотра как внутренних, так и внешних элементов. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
При полном отсутствии каких-либо признаков работоспособности, когда ROLSEN RL-24L1003F не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания RSAG7.820.2256 Ver.D телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате.
При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя W15 /10 BCP56 , 3N80.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Если при включении ROLSEN RL-24L1003F нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели V236H1-LE2 Rev.C1 LED, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
На материнской плате RSAG7.820.2280/ROH, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты MT8223LFMU , CD1517CP ,. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева.
При подозрении на неисправность тюнера HFT2-8C6/V116H, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.
Внимание владельцам! Попытки самостоятельного ремонта телевизора ROLSEN RL-24L1003F не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board RSAG7.820.2280
Плата RSAG7.820.2280 от производителя Hisense. Процессор MediaTek MT8223LFMU QFP128, 32 бит, 2 ядра ARM Cortex-A7, питание ядра 1.1 В. Оперативная память DRAM 2.5V внутри процессора. Прошивка хранится в SPI Flash 16Mbit 2MB MX25L1606E. Эта плата стоит ещё в 2 телевизорах.

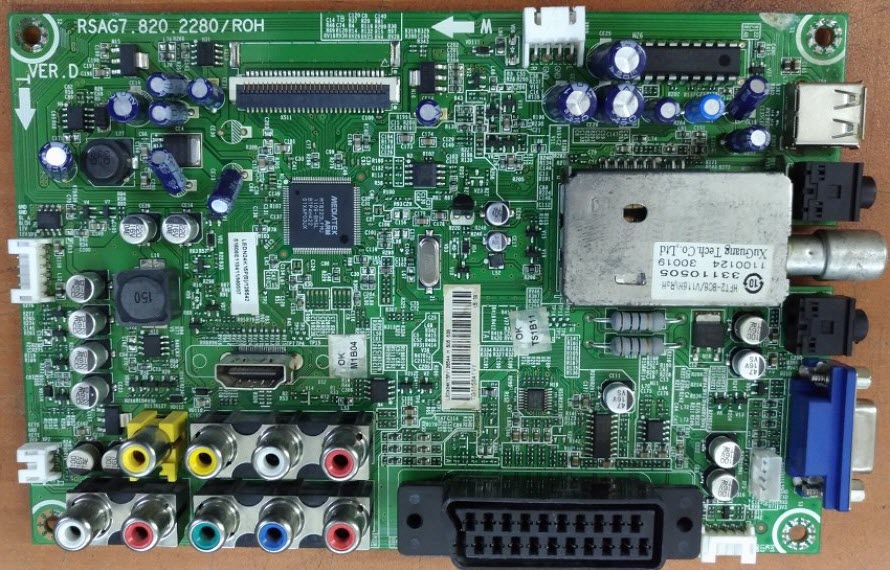

Внешний вид main board RSAG7.820.2280 показан на рисунке ниже:
Блок питания RSAG7.820.2256
Этот блок питания стоит ещё в 3 телевизорах.
RSAG7.820.2256:
Схемы и сервис-мануалы
Прошивки для Rolsen RL-24L1003F
- RL-24L1003F, MX25L1606E RSAG7.820.2280, CRC 9C12DFD4, 1 009 КБ
- RL-24L1003F, MX25L1606E RSAG7.820.2280, CRC 9C12DFD4, 1,0 МБ
Характеристики Rolsen RL-24L1003F
LCD, LED, 24", 1920x1080, 1080p Full HD, мощность звука 4 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 24" (61 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 300 кд/м2 |
| Динамическая контрастность | 80000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 4 Вт (2х2 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Выходы | AV |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черная передняя панель с серебристым и красным оформлением |
|---|---|
| Размеры с подставкой | 564x471x207 мм |
| Размеры без подставки | 564x370x44 мм |
| Вес | 4.6 кг |
| Крепление на стену | есть |
| Потребление от сети | 30 Вт |
Другие модели на шасси RSAG7.820
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Rolsen RL-24L1003F
LED-телевизоры ROLSEN изготавливались в России, находятся в эксплуатации, подлежат ремонту и обслуживаются в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор ROLSEN RL-24L1003F с ЖК-дисплеем V236H1-LE2, размером по диагонали 24" (61 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 80000:1 достигается специальным контролем работы светодиодов. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица V236H1-LE2 и программное обеспечение платы main board RSAG7.820.2280/ROH реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, JPEG.
Мощность акустической системы звука 4 Вт (2х2 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 30 Вт. Блок питания RSAG7.820.2256.
Габаритные размеры: с подставкой 564x471x207 мм, без подставки 564x370x44 мм.
Масса телевизора: 4.6 кг.
Внимание! Панель V236H1-LE2 Rev.C1 LED-телевизора ROLSEN RL-24L1003F является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям ROLSEN RL-24L1003F
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если ROLSEN RL-24L1003F не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если ROLSEN RL-24L1003F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если ROLSEN RL-24L1003F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора ROLSEN RL-24L1003F требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели V236H1-LE2 Rev.C1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ROLSEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
