Ремонт телевизора PHILIPS 58PUS7605/60
| Диагональ экрана: | 58" (147 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 3840x2160 |
| LED подсветка: | есть |
| Smart: | есть |
| Операционная система: | SAPHI |
| Поддержка HD: | 4K UHD, HDR |
| Прогрессивная развёртка: | есть |
| Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| Телетекст: | есть |
| Мультимедиа: | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 15.4 кг без подставки: 15.2 кг |
| Размеры: | с подставкой 1302x858x256 мм без подставки 1302x793x90 мм |
PHILIPS LED
Model: 58PUS7605/60
Chassis/Version: TPN20.6E LA
Panel: CV580U1-T01
LED backlight: 07-58ES29-3030-0D35-5X10-190828
T-CON: CV580U1-T01-CB-1
LED driver (backlight): integrated into PSU
PWM LED driver: PF7904S
MOSFET LED driver: TK22A10N1
Power Supply (PSU): 715GA052-P02-008-003M
PWM Power: LD7592, SSC3S927
MOSFET Power: IPA60R400CE, IPA50R800CE
MainBoard: 715GA564-M0E-B00-005Y
IC MainBoard: CPU: NT72671DTBG, eMMC: KLM4G1FETE-B041, AUDIO: TAS5806MD
Тuner: DVBT/T2/C & SAT
Control: Wi-Fi: W86R2510 368GAAWF698TCL
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор PHILIPS 58PUS7605 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
В таких случаях неисправным обычно оказывается источник питания 715GA052-P02-008-003M.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (IPA60R400CE, IPA50R800CE) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) LD7592, SSC3S927 обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок 07-58ES29-3030-0D35-5X10-190828, либо в обеспечении их питания (LED-драйвере).
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 715GA564-M0E-B00-005Y следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: NT72671DTBG, eMMC: KLM4G1FETE-B041, AUDIO: TAS5806MD которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
При подозрении на неисправность тюнера DVBT/T2/C & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание пользователям! Самостоятельный ремонт телевизора PHILIPS 58PUS7605 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Скачать: Service manual and schematic diagram PHILIPS Chassis TPN20.6E LA. Ток подсветки. 715GA052-P02-008-003M, PF7904S. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с блоком питания 715GA052-P02-008-003M и микросхемой LED-драйвера PF7904S, можно увеличить номиналы резисторов R8628, R8629, если они используются, либо удалить один или несколько резисторов с обратной стороны платы R8620-R8625. Все вышеуказанные резисторы соединены параллельно в датчике тока. Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор. |
Дополнительно по ремонту MainBoard
Прошивка хранится в микросхеме eMMC 32Gbit 4GB, например KLM4G1FETE.
Внешний вид MainBoard 715GA564-M0E-B00-005Y показан на рисунке ниже:

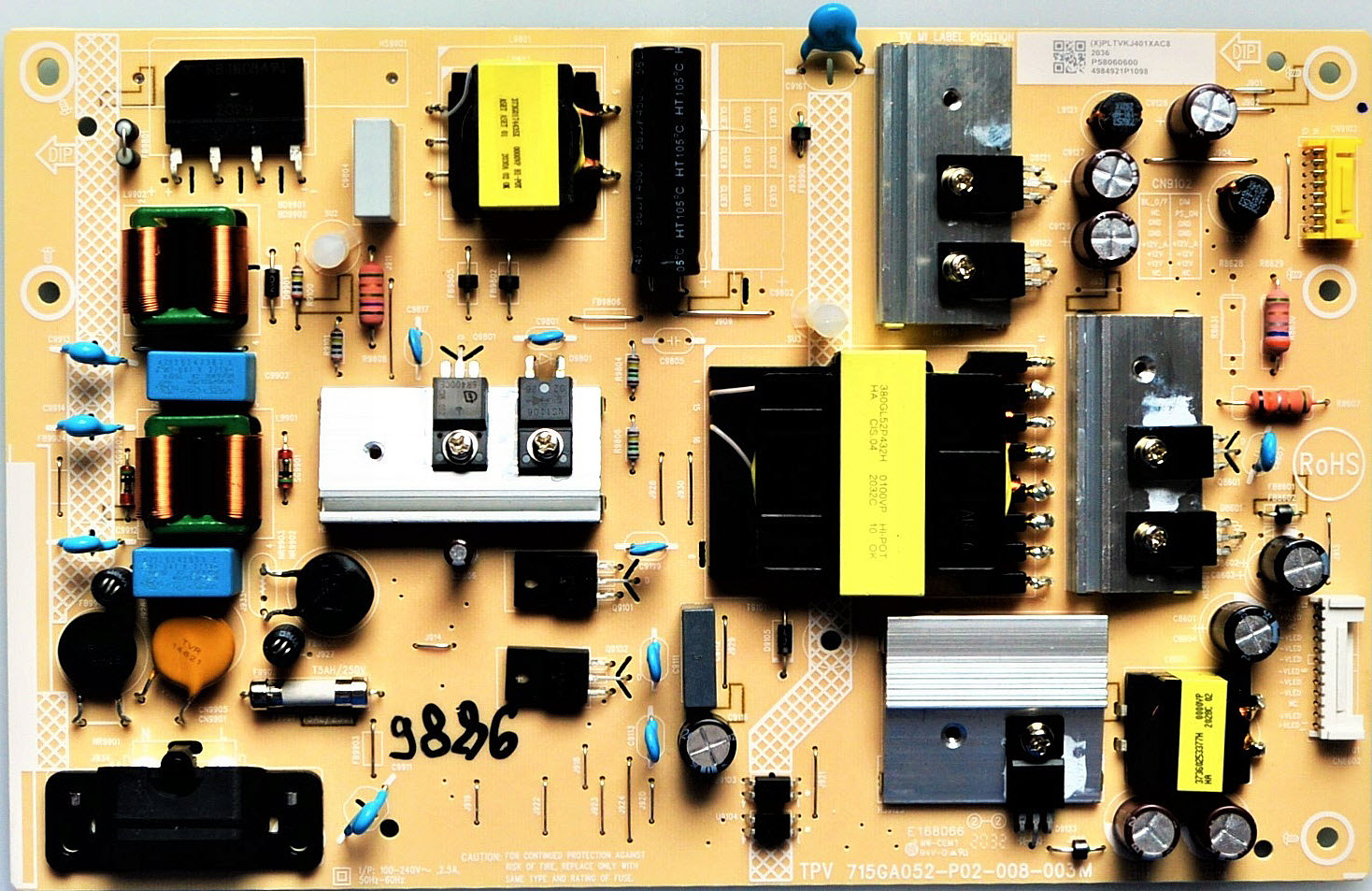

Внешний вид блока питания
Основные особенности устройства PHILIPS 58PUS7605:
Установлена матрица (LED-панель) CV580U1-T01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CV580U1-T01-CB-1.
Для питания светодиодов подсветки 07-58ES29-3030-0D35-5X10-190828 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PF7904S. В качестве силовых элементов LED-драйвера применяются ключи типа TK22A10N1.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 58PUS7605 осуществляет модуль питания 715GA052-P02-008-003M, либо его аналоги c использованием микросхем LD7592, SSC3S927 и силовых ключей типа IPA60R400CE, IPA50R800CE.
MainBoard - основная плата (материнская плата) представляет собой модуль 715GA564-M0E-B00-005Y, с применением микросхем CPU: NT72671DTBG, eMMC: KLM4G1FETE-B041, AUDIO: TAS5806MD и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
CV580U1-T01
Начало производства: 2019
Brand: CHOT
Model: CV580U1-T01
Diagonal Size: 58"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 76PPI
Active Area: 1270.08(W)×721.44(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.79.Kgs
Luminance: 0 cd/m²
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
