Ремонт телевизора PHILIPS 55PUT6400/60

Техническое описание и состав телевизора PHILIPS 55PUT6400/60, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 55PUT6400/60
LCD TV LED Smart TV UHD 55PUT6400 | Год выпуска: 2015
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 700 Гц
Тип ЖК-панели: TPT550J1-QVN03.U
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android TV
Поддержка HD: 4K UHD
Яркость: 300 кд/м2
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, Miracast
Разъём наушников: есть
Вес телевизора: с подставкой: 17.8 кг
без подставки: 15.3 кг
Размеры: с подставкой 1239x773x266 мм
без подставки 1239x712x79 мм
PHILIPS 55PUT6400/60

PHILIPS LED
Model: 55PUT6400/60

Chassis/Version: QM15.2E LA

Panel: TPT550J1-QVN03

LED backlight: LB55037 V0_01, LB55037 V1_03

T-CON: 55T22-C04 T550QVN03.1 CTRL BD

LED driver (backlight): integrated into MainBoard

PWM LED driver: SSC9522S, TPV101D

MOSFET LED driver: TK10A50D

Power Supply (PSU): 715G6973-P01-002-002H

PWM Power: LD7591T, LD5532

MOSFET Power: TK18A60V, TK11A65D

MainBoard: 715G7030-M0G-000-005K WK:1504

IC MainBoard: MT5593FPIJ, THGBMBG6D1KBAIL, H5TQ2G63FFR-RDC, TAS5760LD

Тuner: TDSY-G480D

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор PHILIPS 55PUT6400 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) 715G6973-P01-002-002H. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TK18A60V, TK11A65D) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры LD7591T, LD5532, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Нередко в таких случаях отсутствует подсветка LED-панели. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы 715G7030-M0G-000-005K следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов MT5593FPIJ, THGBMBG6D1KBAIL, H5TQ2G63FFR-RDC, TAS5760LD требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Прежде чем менять тюнер TDSY-G480D, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Скачать: Service manual and schematic diagram PHILIPS 55PUT6400 Chassis QM15.2E LA.

Ограничить ток подсветки. 715G6973-xxx-xxx-xxxx, SSC9522S, TPV101D. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания 715G6973 и микросхемами SSC9522S, TPV101D, следует в каждом канале у регуляторов TPV101D увеличить общее сопротивление от вывода 6 ISET на корпус одинаково для всех каналов, например, удалив по одному резистору из каждой сборки.
715G6973 current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 715G7030-M0G-000-005K показан на рисунке ниже:

715G7030-M0G-000-005K

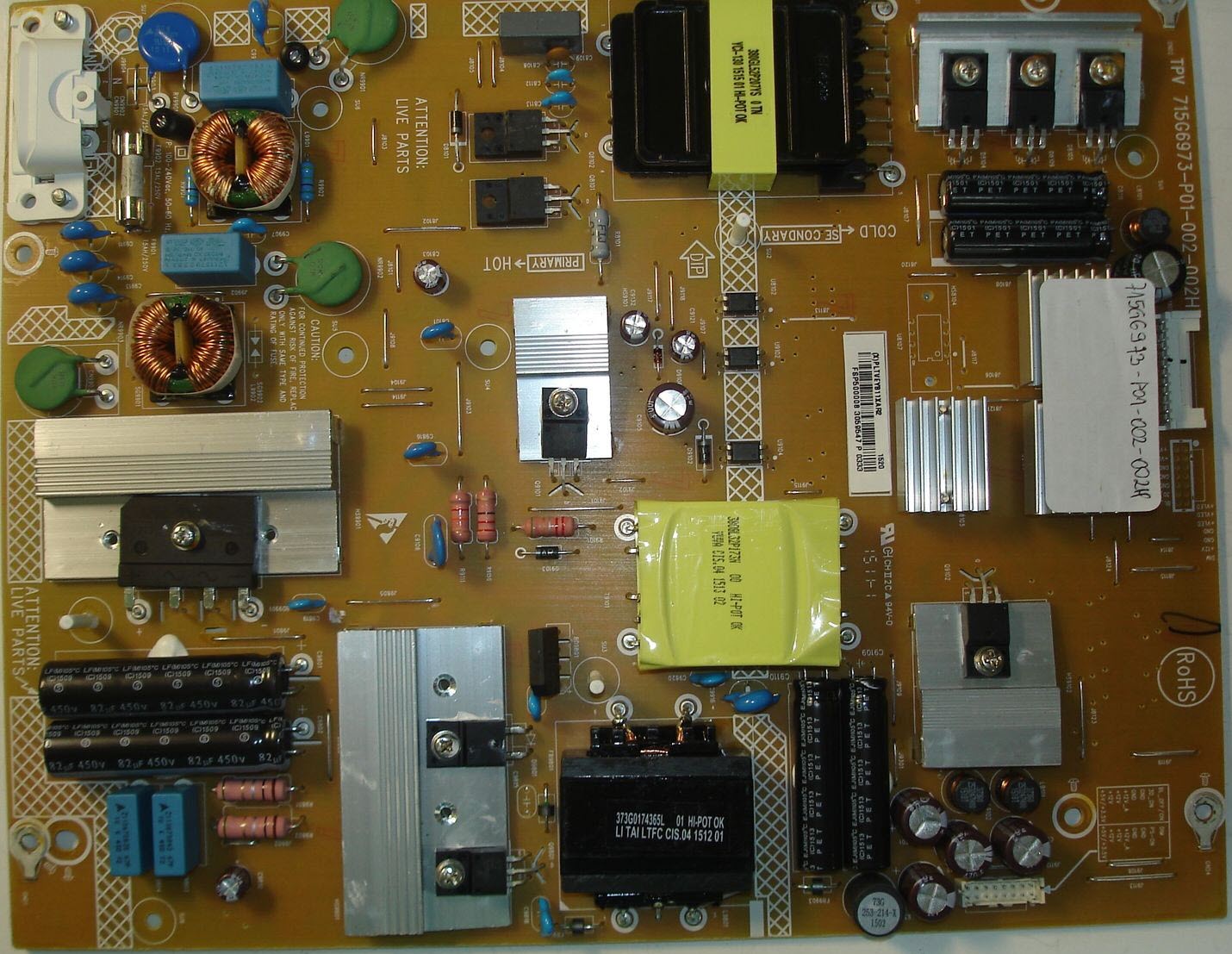

Внешний вид блока питания

Основные особенности устройства PHILIPS 55PUT6400:

Установлена матрица (LED-панель) TPT550J1-QVN03.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 55T22-C04.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой 715G7030-M0G-000-005K, управляется ШИМ-контроллером SSC9522S, TPV101D. В качестве силовых элементов LED-драйвера применяются ключи типа TK10A50D.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 55PUT6400 осуществляет модуль питания 715G6973-P01-002-002H, либо его аналоги c использованием микросхем LD7591T, LD5532 и силовых ключей типа TK18A60V, TK11A65D.
MainBoard - основная плата (материнская плата) представляет собой модуль 715G7030-M0G-000-005K, с применением микросхем MT5593FPIJ, THGBMBG6D1KBAIL, H5TQ2G63FFR-RDC, TAS5760LD и других.
Тюнер TDSY-G480D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
