Philips 55PFL6008S/60
LED-телевизор, 55" (140 см), 1920x1080, 2013 года
- Другие обозначения: 55PFL6008S
Состав телевизора 55PFL6008S/60
| Шасси | QFU1.2E LA |
|---|---|
| Main board | 310431366185 310432880861 |
| Блок питания | FSP159-4FS01 |
| Матрица (панель) | LTA550HQ25 // LC550EUF-PFF1 |
| T-CON | 6870C-0450A |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | LJ64-03329A LTA550HQ19 LJ07-00969A |
| Микросхемы main board | FUSION120, H5TQ2G63BFR, H5TQ2G83BFR, TAS5731P1 |
| ШИМ блока питания | FSB117H (Standby), FAN7930C (PFC), SSC9522S |
| ШИМ инвертора / драйвера | BD9479FV |
| Тюнер | SUT-RE214AN |
Типовые неисправности
Возможные неисправности
- Телевизор PHILIPS 55PFL6008S не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания FSP159-4FS01.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FSB117H (Standby), FAN7930C (PFC), SSC9522S, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Нередко в таких случаях отсутствует подсветка LED-панели.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 310431366185 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов FUSION120, H5TQ2G63BFR, H5TQ2G83BFR, TAS5731P1 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера SUT-RE214AN и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта PHILIPS 55PFL6008S не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 310431366185
Плата 310431366185 от производителя Philips. Процессор Trident FUSION P120, 32 бит, 2 ядра MIPS @ 1GHz + MIPS 74k @700MHz, питание ядра 1.1, 1.2 В. Оперативная память DDR3 H5TQ2G83BFR, H5TQ2G63BFR, отдельные микросхемы. Прошивка хранится в NAND Flash 29F8G08ABABA, SPI Flash 25P10VP. Для этой платы есть ещё 3 прошивки от других моделей.
Внешний вид main board 310431366185 показан на рисунке ниже:
Слабым местом в моделях телевизоров PHILIPS, собранных на шасси QFU1.2E LA, является основная плата SSB (main board), которая отказывает в работе обычно уже после двух лет эксплуатации. Требуется её замена.
Стоимость платы достаточно высока, что иногда ставит вопрос о целесообразности ремонта.
Несмотря на усилия конструкторов затруднить или исключить возможности ремонта платы, варианты её восстановления всё же есть.
Внимание мастерам!!! Следует обратить внимание на капли компаунда снизу платы. При попытках нагрева платы или реболла BGA-чипов компаунд необходимо полностью удалить. Иначе произойдёт замыкание дорожек, что существенно затруднит дальнейший ремонт платы.
310431366185 может применяться в телевизорах:
PHILIPS 42PFL7008S/60 (Panel LC420EUF (AF)(F1)), PHILIPS 40PFL8008S/60 (Panel LTA400HL18 002), PHILIPS 42PFL6008S/60 (Panel LC420EUF (PF)(F1)), PHILIPS 42PFL7108S/60 (Panel LC420EUF PFF1), PHILIPS 47PFL6008S/60 (Panel LC470EUF (PF)(F1) code 430 p/n: 932230114682), PHILIPS 47PFL6008S/60 (Panel LC470EUF (PF)(F1) code 430 p/n: 932230114682), PHILIPS 47PFL7008S/60 (Panel LC470EUF PFF1 code 430 932230114682), PHILIPS 60PFL6008S/60 (Panel LC600EUD FEF2 code 439 p/n: 932230207682), PHILIPS 55PFL8008S/12 (Panel LTA550HQ25), PHILIPS 55PFL7108S/60 (Panel LC550EUF (PF)(F1)), PHILIPS 42PFL6678S/12 (Panel LC420EUF (PF)(F1)).

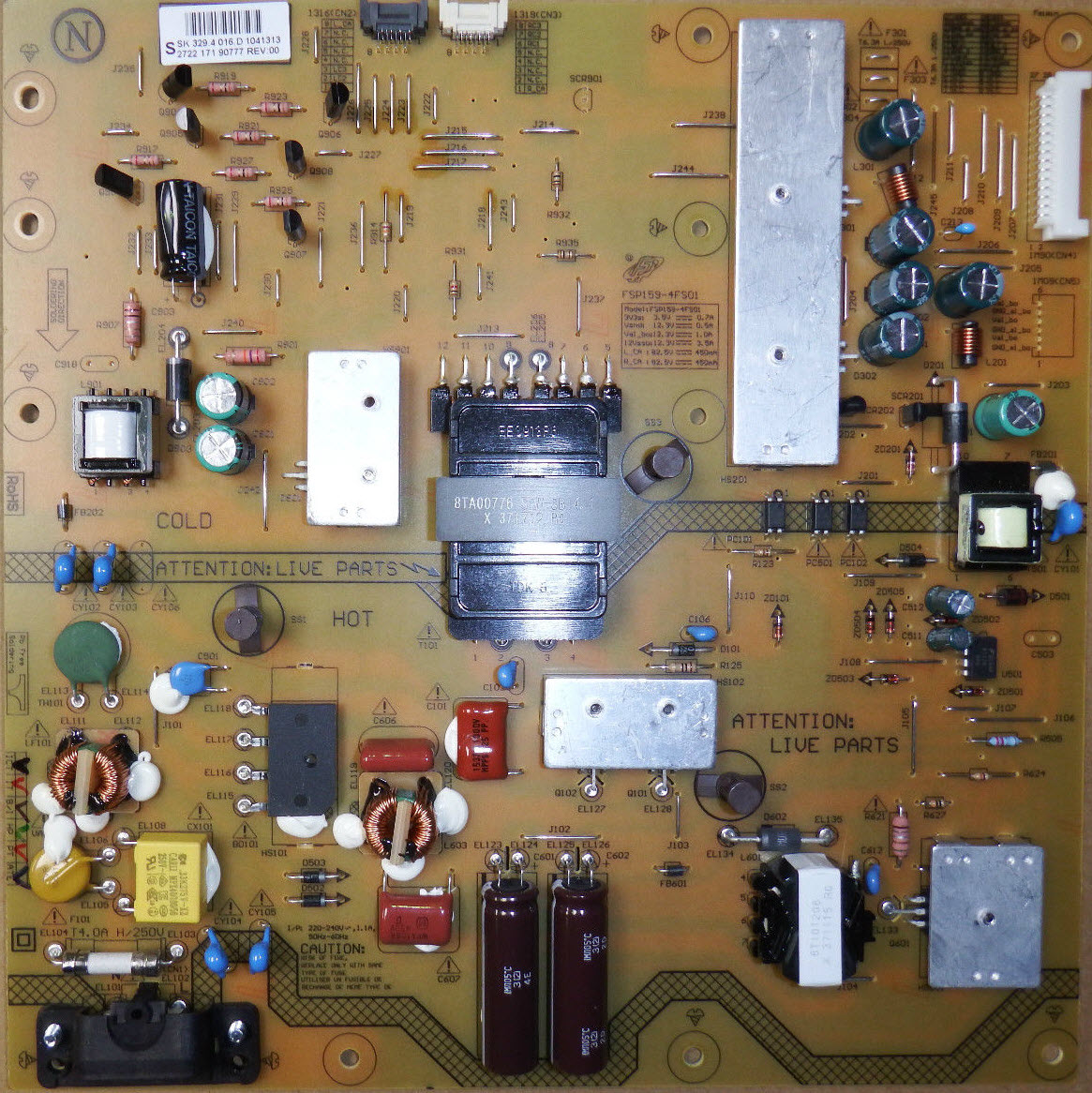

Блок питания FSP159-4FS01
Этот блок питания стоит ещё в 3 телевизорах.
FSP159-4FS01:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси QFU1.2E LA 2014, 232 стр., 25,2 МБ
Прошивки для Philips 55PFL6008S/60
Прошивки с сайта производителя
Документация:
Краткое руководство PDF файл, 927.7 kB, опубликовано 25 апреля 2013 г.
Брошюра Version:7.0.14, PDF файл, 572.0 kB, опубликовано 19 июля 2019 г.
Инструкция по эксплуатации PDF файл, 4.2 MB, опубликовано 14 октября 2013 г.
Файлы скачать можно на сайте производителя для модели 55PFL6008S/60.
Характеристики Philips 55PFL6008S/60
3D LCD, 1080p Full HD, диагональ 55" (140 см), Smart TV, Wi-Fi, HDMI x4, USB x3, DVB-T2,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 55" (140 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 500 Гц |
| Подсветка | есть |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 500000:1 |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, поляризационная технология, конвертация 2D в 3D |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Слот CI | есть |
| Телетекст | с памятью на 1200 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | аудио x2, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi, Miracast |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1235x792x280 мм |
| Размеры без подставки | 1235x721x33 мм |
| Вес | с подставкой: 21 кг; без подставки: 19 кг |
| Крепление на стену | есть |
| Потребление от сети | 48 Вт |
| Региональные коды | 55PFL6008S/60, 55PFL6008S/12 |
Другие модели на шасси QFU1.2E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 55PFL6008S/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 55PFL6008S с ЖК-дисплеем LTA550HQ25, размером по диагонали 55" (140 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 500000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Имеется поддержка 3D изображения с применением поляризационной технологии.
Матрица LTA550HQ25 и программное обеспечение основной платы main board 310431366185 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 55PFL6008S оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), аудио x2, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi, Miracast. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Мощность, потребляемая рабочем в режиме от сети, составляет 48 Вт. Блок питания FSP159-4FS01.
Габаритные размеры: с подставкой 1235x792x280 мм, без подставки 1235x721x33 мм.
Масса телевизора: с подставкой: 21 кг, без подставки: 19 кг.
Внимание! Панель LTA550HQ25 LED-телевизора PHILIPS 55PFL6008S является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 55PFL6008S
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 55PFL6008S не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 55PFL6008S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 55PFL6008S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 55PFL6008S требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LTA550HQ25. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
