Philips 43PFS5302/12
LED-телевизор, 42.5" (108 см), 1920x1080, 2017 года
- Другие обозначения: 43PFS5302
Состав телевизора 43PFS5302/12
| Шасси | TPM17.2E LA |
|---|---|
| Main board | 715G8769-M01-B00-004Y |
| Блок питания | 715G7574-P01-W08-002M |
| Матрица (панель) | T430HVN01.A / TPT430H3-HVN01 |
| T-CON | T430HVN01.A 43T01-C09 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | LC-43LB371C LBM430P1001-AJ-2S |
| Микросхемы main board | MT5800WUEJ, 24C128, SI2169-C50-GM, THGBMDG5D1LBAIT, AD87588-LG48NAY |
| ШИМ блока питания | LD7591T, SSC3S121A |
| Ключи блока питания | TK12A60W, AOTF12N65 |
| ШИМ инвертора / драйвера | PF7909S |
| Ключи инвертора | AOTF4126 |
| Тюнер | TDQS-A751F & ST42CS-2-E |
Уменьшение тока подсветки
Ограничение тока драйвера. 715G7574. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания 715G7574-P01 и микросхемой ШИМ PF7909S, можно поступить следующим образом. Датчик тока в светодиодах - низкоомные измерительные резисторы R8602-R8607. Если выпаять один или два, общее сопротивление увеличится, пропорционально уменьшится ток подсветки.
Типовые неисправности
Возможные проявления дефектов
- PHILIPS 43PFS5302 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
С подобными проявлениями обычно выходит из строя модуль питания 715G7574-P01-W08-002M.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TK12A60W, AOTF12N65) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) LD7591T, SSC3S121A обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов), реже неисправным оказывается LED-драйвер.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 715G8769-H01-B00-004N следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - MT5800WUEJ, SI2169-C50-GM, THGBMDG5D1LBAIT, AD87588-LG48NAY и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера TDQS-A751F & ST42CS-2-E, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора PHILIPS 43PFS5302 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board 715G8769-M01-B00-004Y
Плата 715G8769-M01-B00-004Y от производителя TPV Technology. Процессор MediaTek MT5800WUEJ, 64 бит, 4 ядра ARM Cortex-A7, питание ядра 1.2 В. Оперативная память DDR3 NT5CB256M16DP x 2, отдельные микросхемы. Прошивка хранится в EMMC 4GB THGBMDG5D1LBAIT.
Внешний вид main board 715G8769-M01-B00-004Y показан на рисунке ниже:
Блок питания 715G7574-P01-W08-002M
Этот блок питания стоит ещё в 2 телевизорах.

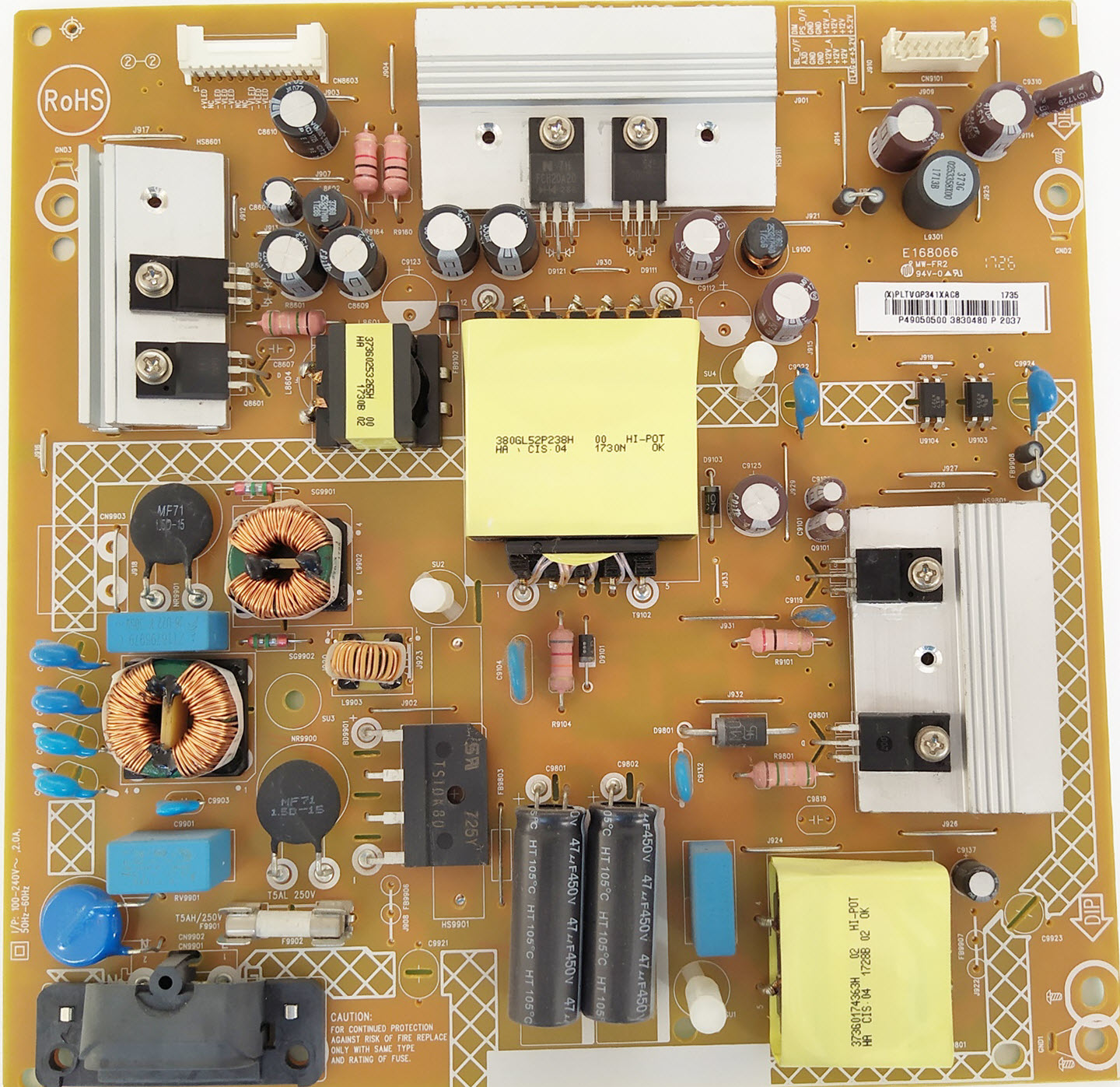

715G7574-P01-W08-002M:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси TPM17.2E LA 2017, 71 стр., 4,2 МБ
Прошивки для Philips 43PFS5302/12
Прошивки с сайта производителя
43PFS5302/12, версия 012.002.052.001 ZIP файл от 13 октября 2019 г
Обновление программного обеспечения (прошивка, firmware).
Version: 012.002.052.001 ZIP файл, 315.6 MB 13 октября 2019 г.
Русская версия.
Документация:
Брошюра Version: 12.0.1 PDF файл, 706.8 kB 23 марта 2018 г.
Краткое руководство PDF файл, 1.8 MB 1 сентября 2017 г.
Инструкция по эксплуатации PDF файл, 2.8 MB 9 февраля 2018 г.
Файлы скачать можно на сайте производителя для модели 43PFS5302/12.
Характеристики Philips 43PFS5302/12
LCD, LED, 42.5", 1920x1080, 1080p Full HD, TFT IPS, DVR, 2 TV-тюнера, мощность звука 16 Вт, HDMI x2, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже, последняя цена 24 690
Экран
| Диагональ | 42.5" (108 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 280 кд/м2 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x2, MHL, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n |
|---|---|
| Выходы | оптический |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 968x628x194 мм |
| Размеры без подставки | 968x576x79 мм |
| Вес | с подставкой: 11.03 кг; без подставки: 10.96 кг |
| Крепление на стену | Крепление к стене VESA 200×200 мм |
| Региональные коды | 43PFS5302/12 |
Рекомендации пользователю Philips 43PFS5302/12
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 43PFS5302 с ЖК-дисплеем TPT430H3-HVN01, размером по диагонали 42.5" (108 см) формата 16:9. Необходимая яркость свечения экрана 280 кд/м² обеспечена светодиодной подсветкой LED. В LCD-панели реализована задняя подсветка из светодиодов Direct LED.
Матрица TPT430H3-HVN01 и программное обеспечение основной платы main board 715G8769-H01-B00-004N предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 43PFS5302 оснащён программным обеспечением SMART и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x2, MHL, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
В телевизоре используется блок питания 715G7574-P01-W08-002M.
Габаритные размеры: с подставкой 968x628x194 мм, без подставки 968x576x79 мм.
Масса телевизора: с подставкой: 11.03 кг, без подставки: 10.96 кг.
Внимание! Панель TPT430H3-HVN01 LED-телевизора PHILIPS 43PFS5302 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 43PFS5302
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 43PFS5302 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 43PFS5302 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 43PFS5302 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 43PFS5302 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TPT430H3-HVN01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
