Philips 42PFL3403/12
ЖК-телевизор с лампами CCFL, 42" (106 см), 1366x768, 2008 года
- Другие обозначения: 42PFL3403
Состав телевизора 42PFL3403/12
| Шасси | LC8.1E LB |
|---|---|
| Main board | 3139_123_64241 3139 123 64241 V3 Wk19.3 |
| Блок питания | LIPS250PS02 - 3122 427 25041 - 3122 423 32646 |
| Матрица (панель) | LC420WXE (SA)(A1) |
| T-CON | LC420WXE P/N 6870-0207B |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 18 Lamp CCFL |
| Микросхемы main board | TDA15471HV/N1C00 , HY5DU281622FTP , TDA8932T , TDA8890H1N18 , WT61P8S , NCP5422AG |
| ШИМ блока питания | L6562D, NCP1205DG |
| Ключи блока питания | P5NK50ZPF, STTH8R06FP |
| Тюнер | UV1316E/ABH-5 |
Типовые неисправности
Возможные проявления дефектов
- Телевизор PHILIPS 42PFL3403 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
Неисправность в подобных случаях следует начинать искать в цепях источника питания LIPS250PS02.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы 3139_123_64241 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - TDA15471HV/N1C00 , HY5DU281622FTP , TDA8932T , TDA8890H1N18 , WT61P8S , NCP5422AG и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера UV1316E/ABH-5. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта PHILIPS 42PFL3403 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 3139_123_64241
Плата 3139_123_64241 от производителя Philips. Процессор Philips TDA15471HV, 32 бит, 1 ядро RISC MIPS32, питание ядра 1.8 В. Оперативная память SDRAM HY5DU281622FTP, отдельные микросхемы. Прошивка хранится в SPI Flash 8Mbit 1MB 25P80. Для этой платы есть ещё 1 прошивка от других моделей.
Внешний вид main board 3139_123_64241 показан на рисунке ниже:
3139_123_64241 может применяться в телевизорах:
PHILIPS 32PFL3403/12 (Panel LC320WXN (SA)(B1) code 136), PHILIPS 42PFL3403/12 (Panel LC420WXE (SA)(A1)).
Блок питания

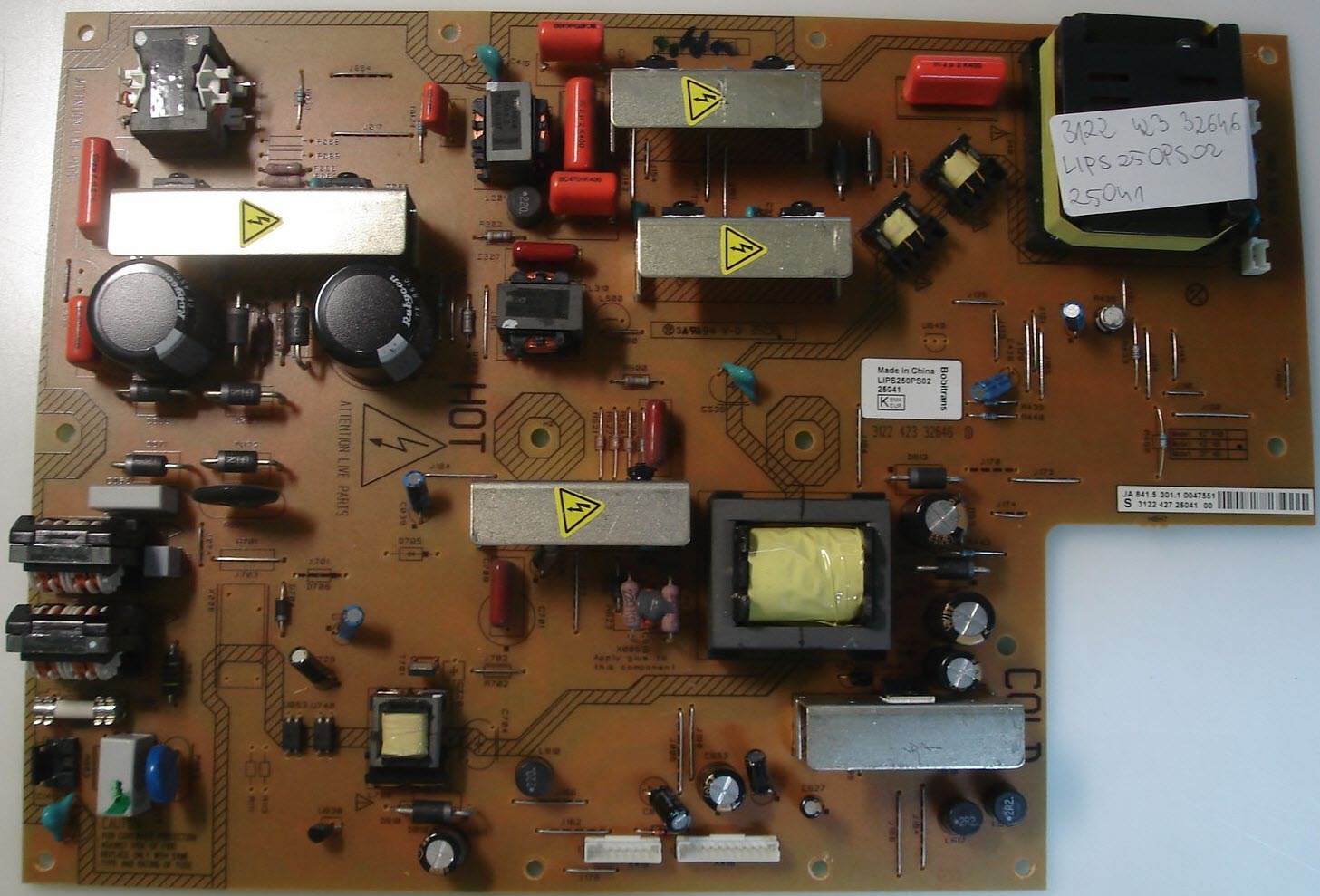

LIPS250PS02:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LC8.1E LB 2008, 71 стр., 7,3 МБ
- Service Manual with Schematic Diagram, шасси LC8.1U LA 2008, 95 стр., 15,3 МБ
- Service Manual with Schematic Diagram, шасси Q522.1E LA 2008, 138 стр., 24,9 МБ
- Service Manual with Schematic Diagram, шасси Q522.1E LB 3139 123 6422.1 2008, 189 стр., 33,8 МБ
- Service Manual with Schematic Diagram, шасси TPS1.3A LA 2008, 79 стр., 12,1 МБ
Прошивки для Philips 42PFL3403/12
Прошивки с сайта производителя
Документация:
Инструкция по эксплуатации PDF файл, 4.6 MB, опубликовано 18 июля 2008 г.
Брошюра Version:4.0.7, PDF файл, 441.8 kB, опубликовано 19 июля 2019 г.
Краткое руководство PDF файл, 837.5 kB, опубликовано 26 мая 2008 г.
Файлы скачать можно на сайте производителя для модели 42PFL3403/12.
Характеристики Philips 42PFL3403/12
LCD, 720p HD, диагональ 42" (106 см), HDMI,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (106 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 500 кд/м2 |
| Динамическая контрастность | 24000:1 |
| Угол обзора | 176° |
| Время отклика | 6 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, S-Video, компонентный, SCART x2, RGB, HDMI |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1033x722x252 мм |
| Размеры без подставки | 1033x667x88 мм |
| Крепление на стену | есть |
| Потребление от сети | 200 Вт |
| Региональные коды | 42PFL3403/78, 42PFL3403/77, 42PFL3403/55, 42PFL3403/12, 42PFL3403S/60 |
Другие модели на шасси LC8.1E LB
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 42PFL3403/12
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 42PFL3403 с ЖК-дисплеем LC420WXE, размером по диагонали 42" (106 см) формата 16:9. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 24000:1 достигается специальным контролем работы подсветки.
Матрица LC420WXE и программное обеспечение основной платы main board 3139_123_64241 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, компонентный, SCART x2, RGB, HDMI. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 200 Вт. Блок питания LIPS250PS02.
Габаритные размеры: с подставкой 1033x722x252 мм, без подставки 1033x667x88 мм.
Внимание! Панель LC420WXE (SA)(A1) LCD-телевизора PHILIPS 42PFL3403 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 42PFL3403
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 42PFL3403 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 42PFL3403 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 42PFL3403 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 42PFL3403 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WXE (SA)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
