Philips 42PF9731D/10
ЖК-телевизор с лампами CCFL, 42" (106 см), 1920x1080, 2006 года
- Другие обозначения: 42PF9731D
Состав телевизора 42PF9731D/10
| Шасси | FJ3.0E LA |
|---|---|
| Main board | 310432845251 3104 313 61452 |
| Блок питания | 3H133WI , 42 PFL PSU+NO-AUD 2K6 FOR HD |
| Матрица (панель) | LC420W42(SL)(A1) |
| Микросхемы main board | CPU: PNX8550, GPU: PNX2015, VPU: PNX3000HL |
| Пульт ДУ | 2422 549 01325 |
Типовые неисправности
Возможные неисправности
- PHILIPS 42PF9731D не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания 3H133WI.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 310432845251 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: PNX8550, GPU: PNX2015, VPU: PNX3000HL и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта PHILIPS 42PF9731D не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 310432845251
Плата 310432845251 от производителя Philips. Процессор NXP Semiconductors PNX8550EH, 32 бит, 1 ядро MIPS32@250MHz, питание ядра 1.2 В. Оперативная память SDRAM K4D551638F, K4H561638F, отдельные микросхемы. Прошивка хранится в Nand Flash TC58DVM92F1TGI0.
Для компенсации возможностей встроенного GPU PNX8550EH, ограниченного разрешениями SD/HD, используется графический ускоритель Scaler FHD 3D-Comb PNX2015 с функциями обработки и коммутации входных сигналов.
Внешний вид main board 310432845251 показан на рисунке ниже:

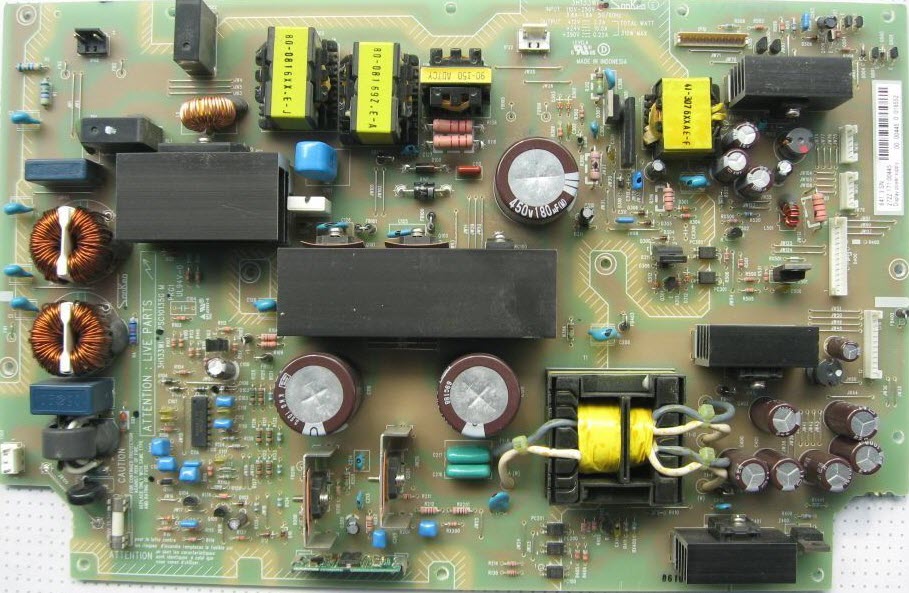

Блок питания 3H133WI
Этот блок питания стоит ещё в 1 телевизоре.
3H133WI:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2006, 201 стр., 31,2 МБ
32PF9531/10, 32PF9631D/10, 32PF9731D/10, 37PF9731/69, 37PF9731D/10, 42PF9641D/10, 42PF9731D/10, 42PF9831/69, 42PF9831D/10.
Характеристики Philips 42PF9731D/10
LCD, 1080p Full HD, диагональ 42" (106 см), HDMI x2, USB x2, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (106 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 4000:1 |
| Угол обзора | 176° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1200 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 30 Вт (2x15Вт) |
| Акустика | 4 динамика |
| Сабвуфер | есть |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2, USB x2, коаксиальный, Ethernet (RJ-45) |
|---|---|
| Выходы | аудио, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1095x824x290 мм |
| Размеры без подставки | 1095x764x114 мм |
| Вес | без подставки: 35 кг |
| Крепление на стену | есть |
| Потребление от сети | 248 Вт |
Другие модели на шасси FJ3.0E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 42PF9731D/10
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 42PF9731D с ЖК-дисплеем LC420W42(SL)(A1), размером по диагонали 42" (106 см) формата 16:9. Яркость свечения экрана 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 4000:1 достигается специальным контролем работы подсветки.
Матрица LC420W42(SL)(A1) и программное обеспечение основной платы main board 310432845251 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 30 Вт (2x15Вт) обеспечивают 4 динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2, USB x2, коаксиальный, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 248 Вт. Блок питания 3H133WI.
Габаритные размеры: с подставкой 1095x824x290 мм, без подставки 1095x764x114 мм.
Масса телевизора: без подставки: 35 кг.
Внимание! Панель LC420W42(SL)(A1) LCD-телевизора PHILIPS 42PF9731D является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 42PF9731D
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 42PF9731D не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 42PF9731D не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 42PF9731D завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 42PF9731D требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420W42(SL)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
