Philips 40PFL9704H/60
LED-телевизор, 40" (102 см), 1920x1080, 2009 года
- Другие обозначения: 40PFL9704H
Состав телевизора 40PFL9704H/60
| Шасси | Q549.3E LA |
|---|---|
| Main board | 3104.303.52401 (3104.313.63571), EH938.6PL5.A |
| Блок питания | PSC10279C M 272217100861 |
| Матрица (панель) | LK400D3LA33 |
| Инвертор / LED-драйвер | RUNTK4268TPZZ |
| Планки подсветки | RUNTK4282TPZZ |
| Микросхемы main board | PNX85439EH, EDE1116AEBG, M25P05, M24C64, DRX3926K, TPA6111A2DGN |
| ШИМ инвертора / драйвера | TLC5946PWP |
| Тюнер | HD1816AF-BHXP |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор LG 32CS560 не включается и не подаёт никаких признаков включения. На кнопки управления и на пульт реакции нет.
Неисправность в подобных случаях следует искать в цепях источника питания PSC10279C. Необходимо убедиться в наличии вторичных напряжений и, в случае их отсутствия, проверить силовые ключи и выпрямительные диоды на предмет вероятного КЗ.
При лавинных и тепловых пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) . Проверяется только заменой на заведомо исправный.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностика материнской платы 3104.303.52401 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - PNX85439EH, EDE1116AEBG, M25P05, M24C64, DRX3926K, TPA6111A2DGN и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера HD1816AF-BHXP . В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Владельцам телевизора 40PFL9704H рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board 3104.303.52401
Плата 3104.303.52401 от производителя Philips. Процессор NXP Semiconductors PNX85439EH, 32 бит, 1 ядро MIPS32 4KEc@300MHz, питание ядра 1.2 В. Оперативная память DDR2, отдельные микросхемы.
Внешний вид main board 3104.303.52401 показан на рисунке ниже:
3104.303.52401 может применяться в телевизорах:
PHILIPS 37PFL9604H/60 (Panel T370HW02 V9), PHILIPS 40PFL9704H/60 (Panel LK400D3LA33), PHILIPS 40PFL9904/12 (Panel LK400D3LA43 (SRPJ) B p/n: 932227424682), PHILIPS 46PFL9704H/60 (Panel LK460D3LA43 code 195), PHILIPS 52PFL9704H/12 (Panel LK520D3LA73 (SRPJ) code 230).

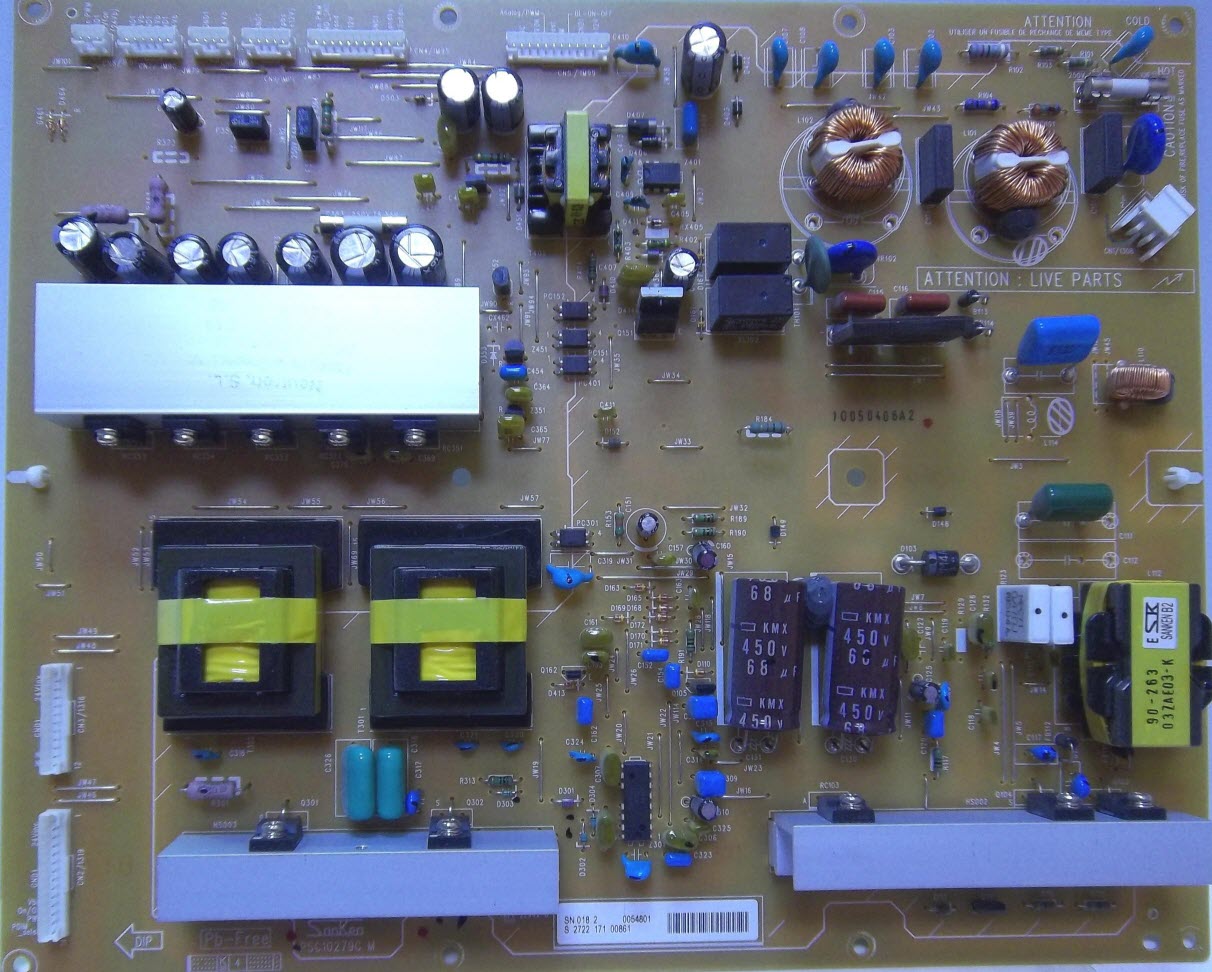

Блок питания
PSC10279C:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси Q549.3E LA 2009, 142 стр., 10,0 МБ
40PFL9704H/12, 40PFL9704H/60, 46PFL9704H/12, 46PFL9704H/60, 52PFL9704H/12.
Прошивки для Philips 40PFL9704H/60
Прошивки с сайта производителя
40PFL9704H/60, версия 000.026.078.000 от 15 июля 2010 г
Обновление программного обеспечения (прошивка, firmware).
Version: 000.026.078.000, zip файл, 44.4 MB, опубликовано 15 июля 2010 г.
Русская версия.
Документация:
Инструкция по эксплуатации PDF файл, 5.7 MB, опубликовано 17 ноября 2009 г.
Краткое руководство PDF файл, 2.2 MB, опубликовано 24 августа 2009 г.
Брошюра Version:7.5.6, PDF файл, 603.7 kB, опубликовано 19 июля 2019 г.
Файлы скачать можно на сайте производителя для модели 40PFL9704H/60.
Характеристики Philips 40PFL9704H/60
LCD, LED, 40", 1920x1080, 1080p Full HD, мощность звука 30 Вт, HDMI x5, Ethernet, Wi-Fi
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть |
| Яркость | 500 кд/м2 |
| Динамическая контрастность | 5000000:1 |
| Угол обзора | 176° |
| Время отклика | 1 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | есть |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | с памятью на 1200 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 30 Вт |
| Акустика | 4 динамика |
| Сабвуфер | есть |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x5, USB, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | аудио, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный корпус с подставкой и передней панелью из матового алюминия |
|---|---|
| Размеры с подставкой | 987x698x260 мм |
| Размеры без подставки | 987x630x89 мм |
| Вес | с подставкой: 22.6 кг; без подставки: 19.8 кг |
| Крепление на стену | есть |
| Потребление от сети | 92 Вт |
| Региональные коды | 40PFL9704H/60, 40PFL9704H/12 |
Другие модели на шасси Q549.3E LA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 40PFL9704H/60
Современные LED-телевизоры PHILIPS, реализуемые на российском рынке, изготовлены преимущественно в России г. Санкт-Петербург, пос. Шушары.
Техническое описание
Телевизор PHILIPS 40PFL9704H с ЖК-дисплеем LK400D3LA33, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения экрана 500 кд/м² обеспечена светодиодной подсветкой LED. Динамическая контрастность 5000000:1 достигается специальным контролем работы светодиодов. В технологии изготовления дисплея модели реализована светодиодная LED подсветка.
Матрица LK400D3LA33 и программное обеспечение основной платы main board 3104.303.52401 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 30 Вт обеспечивают 4 динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x5, USB, Ethernet (RJ-45), Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 92 Вт. Блок питания PSC10279C.
Габаритные размеры: с подставкой 987x698x260 мм, без подставки 987x630x89 мм.
Масса телевизора: с подставкой: 22.6 кг, без подставки: 19.8 кг.
Внимание! Панель LK400D3LA33 LED-телевизора PHILIPS 40PFL9704H является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PHILIPS 40PFL9704H
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если PHILIPS 40PFL9704H не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если PHILIPS 40PFL9704H не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 40PFL9704H завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора PHILIPS 40PFL9704H требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LK400D3LA33. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
