Philips 32PF9830/10
ЖК-телевизор с лампами CCFL, 32" (81 см), 1366x768, 2005 года
- Другие обозначения: 32PF9830
Состав телевизора 32PF9830/10
| Шасси | JL2.1E AA |
|---|---|
| Main board | 3104_328_41234 |
| Блок питания | 310432836291 3104 313 60632 |
| Матрица (панель) | LQ315T3LZ23 |
| T-CON | CPWBX3255TPZE-1 |
| Инвертор / LED-драйвер | QKITS0129SNE2(57) RDENC2203TPZB |
| Планки подсветки | 18 Lamp CCFL |
| Микросхемы main board | CPU + GPU SD/HD: PNX8550EH, VPU: PNX3000HL, GPU FHD: PNX2015, LVDS: DS90C385MTD, M24C64 |
| ШИМ блока питания | MC34067P |
| Ключи блока питания | STP15NK50ZFP |
| Тюнер | UV1318ST |
| Пульт ДУ | IR: 3104 313 60165 |
Типовые неисправности
Любой ремонт и диагностику телевизора PHILIPS 32PF9830/10, как и других устройств, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Специфичные внешние повреждения элементов иногда могут подсказать дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений и снятия осциллограмм. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
Ремонт модуля питания
В случаях, когда телевизор PHILIPS 32PF9830/10 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания или, что бывает несколько реже, - отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS).
В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Диагностика модулей питания с Корректором Коэффициента Мощности (ККМ) несколько более сложна и требует более детального подхода.
Ремонт инвертора
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
Ремонт main board
На материнской плате 3104 328 41233, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 32PF9830/10 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
Main board 3104_328_41234
Плата 3104_328_41234 от производителя Philips. Процессор NXP Semiconductors PNX8550EH, 32 бит, 1 ядро MIPS32@250MHz, питание ядра 1.2 В. Оперативная память SDRAM K4D551638F, отдельные микросхемы. Прошивка хранится в Nand Flash TC58DVM82F1TGI0.
Возможности встроенного GPU PNX8541, ограниченные разрешениями SD/HD, компенсирует графический ускоритель - Scaler FHD 3D-Comb PNX2015 .
Отсутствие LVDS выхода PNX8541 предполагает внешний трансивер LVDS DS90C385MTD.
Внешний вид main board 3104_328_41234 показан на рисунке ниже:
3104_328_41234 может применяться в телевизорах:
PHILIPS 32PF9830/10 (Panel LQ315T3LZ23), PHILIPS 37PF9830/10 (Panel 37 дюймов).

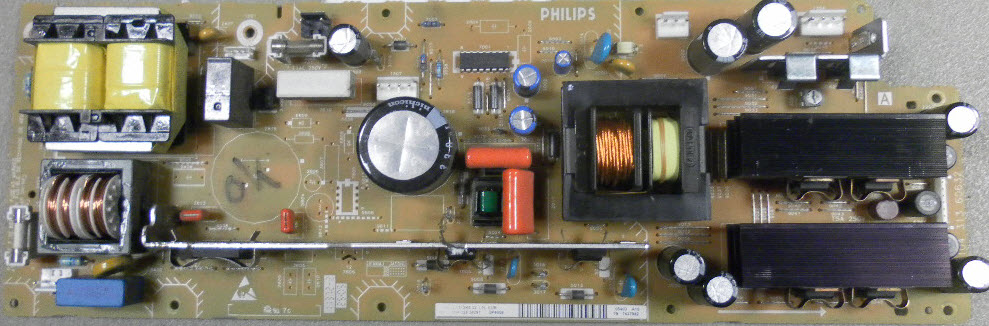

Блок питания
310432836291:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси JL2.1E AA 2006, 254 стр., 43,1 МБ
32PF9830/10, 37PF9830/10, 42PF9830/10.
Схема блока питания 32-37PF9830/10 Chassis JL2.1E AA.
Характеристики Philips 32PF9830/10
LCD, 720p HD, диагональ 32" (81 см), HDMI, USB x2, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 550 кд/м2 |
| Контрастность | 6000:1 |
| Динамическая контрастность | 6000:1 |
| Угол обзора | 176° |
| Время отклика | 6 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Форматы мультимедиа | MP3, JPEG |
| Кадр в кадре (PIP) | есть |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | с памятью на 1200 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 45 Вт (3x15Вт) |
| Акустика | 5 динамиков |
| Сабвуфер | есть |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x3, RGB, DVI HDCP, HDMI, USB x2, коаксиальный, Ethernet (RJ-45) |
|---|---|
| Выходы | аудио, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | комбинированный |
|---|---|
| Размеры с подставкой | 1000x850x265 мм |
| Размеры без подставки | 1000x605x96 мм |
| Вес | без подставки: 20 кг |
| Крепление на стену | есть |
Другие модели на шасси JL2.1E AA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 32PF9830/10
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 32PF9830 с ЖК-дисплеем LQ315T3LZ23, размером по диагонали 32" (81 см) формата 16:9. Яркость свечения экрана 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 6000:1. Динамическая контрастность 6000:1 достигается специальным контролем работы подсветки.
Матрица LQ315T3LZ23 и программное обеспечение основной платы main board 3104_328_41234 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 45 Вт (3x15Вт) обеспечивают 5 динамиков. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x3, RGB, DVI HDCP, HDMI, USB x2, коаксиальный, Ethernet (RJ-45). Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
В телевизоре используется блок питания 310432836291.
Габаритные размеры: с подставкой 1000x850x265 мм, без подставки 1000x605x96 мм.
Масса телевизора: без подставки: 20 кг.
Внимание! Панель LQ315T3LZ23 LCD-телевизора PHILIPS 32PF9830 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 32PF9830
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 32PF9830 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 32PF9830 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 32PF9830 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 32PF9830 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LQ315T3LZ23. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
