Philips 26PF9946/12
ЖК-телевизор с лампами CCFL, 26" (66 см), 1280x768, 2004 года
- Другие обозначения: 26PF9946
Состав телевизора 26PF9946/12
| Шасси | LC4.2E AA |
|---|---|
| Main board | 3139-123-5804.2 WK415.1 |
| Блок питания | PLCD170P1 (23081) |
| Матрица (панель) | LC260W01-A5K8 // (a5(ka)(A5)(K6) |
| Инвертор / LED-драйвер | 6632L-0053 Y 2300KFG018C-F YPNL-M012C |
| Планки подсветки | 14 Lamp CCFL |
| Микросхемы main board | CPU: TDA12021H, Scaler: gm1501, DRAM: K4D263238M-QC50 |
| Тюнер | UR1316/A I H-3 |
Типовые неисправности
Возможные неисправности
- PHILIPS 26PF9946 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
В таких случаях неисправность следует искать в первую очередь в модуле питания PLCD170P1.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 3139-123-5804.2 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: TDA12021H, Scaler: gm1501, DRAM: K4D263238M-QC50 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера UR1316/A I H-3 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board 3139-123-5804.2
Плата 3139-123-5804.2 от производителя Philips. Процессор Philips TDA12021H 8bit Intel core 8051 / 80C51, питание ядра 1.8 В. Оперативная память K4D263238M-QC50, отдельные микросхемы. Прошивка хранится в NOR Flash 1Mbit 512KB M29W040B.
Внешний вид main board 3139-123-5804.2 показан на рисунке ниже:
3139-123-5804.2 может применяться в телевизорах:
PHILIPS 23PF9956/12 (Panel LC230W01-A2 K8), PHILIPS 26PF9946/12 (Panel LC260W01-A5K8), PHILIPS 32PF9946/12 (Panel LC230W01-A2K8).

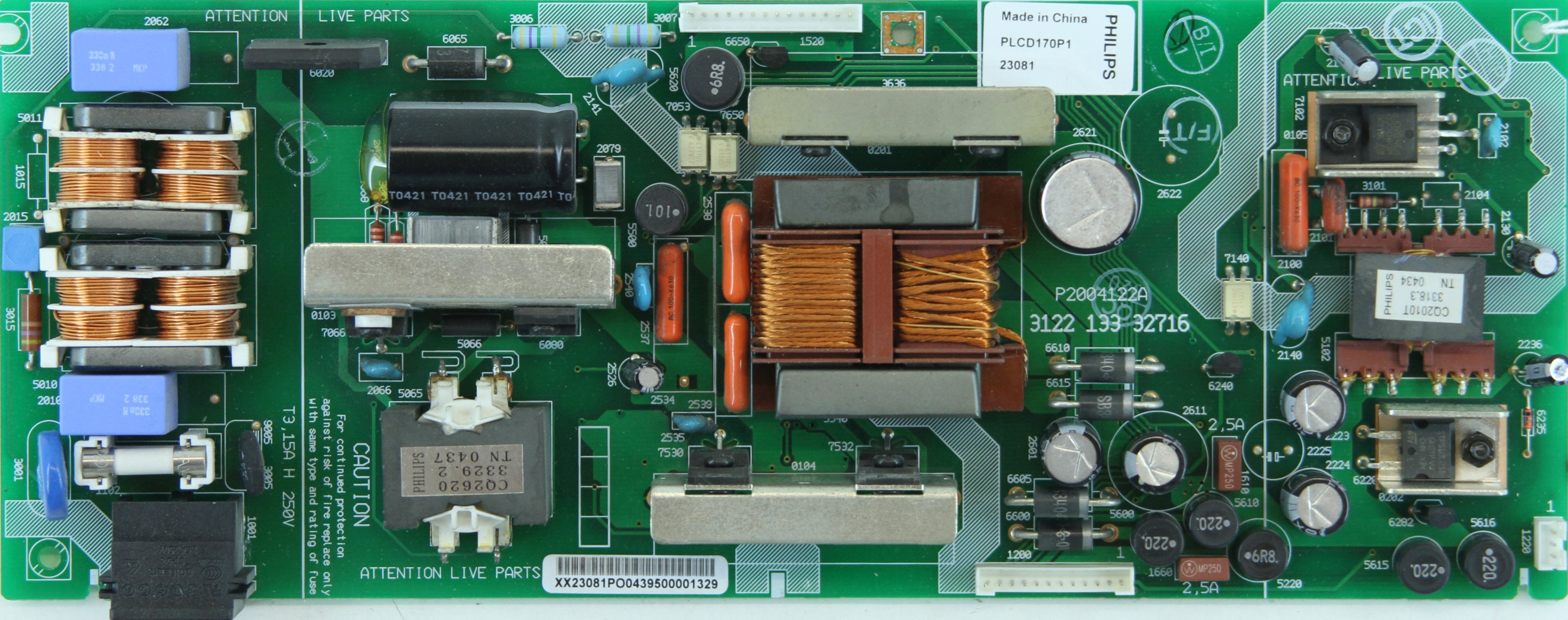

Блок питания
PLCD170P1:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LC4.2E AA 2004, 23 стр., 2,1 МБ
Характеристики Philips 26PF9946/12
LCD, диагональ 26" (66 см), картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1280x768 |
| Яркость | 450 кд/м2 |
| Контрастность | 400:1 |
| Угол обзора | 170° |
| Время отклика | 16 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 100 |
| Телетекст | с памятью на 10 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2 х 10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, S-Video, SCART x2, RGB, VGA, DVI |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | серебристый |
|---|---|
| Вес | 15 кг |
Другие модели на шасси LC4.2E AA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 26PF9946/12
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 26PF9946 с ЖК-дисплеем LC260W01-A5K8, размером по диагонали 26" (66 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 400:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p.
Мощность акустической системы звука 20 Вт (2 х 10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, S-Video, SCART x2, RGB, VGA, DVI. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
В телевизоре используется блок питания PLCD170P1.
Габаритные размеры: 788x504x270 мм.
Масса телевизора: 15 кг.
Внимание! Панель LC260W01-A5K8 LCD-телевизора PHILIPS 26PF9946 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 26PF9946
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 26PF9946 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 26PF9946 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 26PF9946 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 26PF9946 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC260W01-A5K8. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
