Philips 20PF5120/58
ЖК-телевизор с лампами CCFL, 20", 640x480, 2005 года
- Другие обозначения: 20PF5120
Состав телевизора 20PF5120/58
| Шасси | LC4.1E AB |
|---|---|
| Main board | 3139_123_60192 3139 123 60192 WK534.3 |
| Блок питания | BL6L70P3 23101 BL6L70P6 |
| Матрица (панель) | A201SN02 V4 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 6 Lamp CCFL |
| Микросхемы main board | CPU: TDA15021H1, Scaler: gm5221H-LF |
| ШИМ блока питания | TEA1533AP, L6562D (PFC) |
| Ключи блока питания | 6K13S, P10NK60ZFP |
| ШИМ инвертора / драйвера | UBA2070T (16) |
| Ключи инвертора | 5NM60 |
| Тюнер | 3139 147 23021F |
Типовые неисправности
Диагностику неисправности телевизора PHILIPS 20PF5120/58, как и всех других электронных устройств, рекомендуется начинать с внешнего осмотра как внешних, так и внутренних элементов и модулей. Видимые повреждения элементов иногда могут подсказать направления поиска неисправности ещё до начала проведения необходимых измерений. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
Если телевизор 20PF5120/58 не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, - есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей PHILIPS. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовой ключ 6K13S P10NK60ZFP и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Силовые ключи в обратноходовых преобразователях выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора TEA1533AP (8н)пит L6562D(чип)8н, которую проверить можно лишь заменой на новую или заведомо исправную.
Если в модуле питания используется активная схема ККМ (контроль коэффициента мощности), поиск неисправности несколько усложняется.
Если у PHILIPS 20PF5120/58 нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания - инвертора. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП.
При ремонте инвертора TCI-D2S F BL6L70P6 часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.
В случаях попытки ремонта материнской платы, необходимо проверить работоспособность стабилизаторов или преобразователей питания её микросхем и, при возможности, произвести обновление программного обеспечения (ПО). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов и микросхем требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне.
Владельцам и пользователям телевизора PHILIPS 20PF5120/58 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 3139_123_60192
Плата 3139_123_60192 от производителя Philips. Процессор TDA15021H1 8bit Intel core 8051 / Philips 80C51, питание ядра 1.8 В. Оперативная память встроена в gm5221H-LF. Прошивка хранится в NOR Flash 4Mbit 512KB 29LV040CQC-70G.
Внешний вид main board 3139_123_60192 показан на рисунке ниже:
3139_123_60192 может применяться в телевизорах:
PHILIPS 20PF4110S/58 (Panel LC201V02 (SD)(B1)), PHILIPS 15PF4121/58 (Panel LC150X02 (TL)(01)), PHILIPS 15PF5120/58 (Panel LC150X02), PHILIPS 15PF5121/58 (Panel IDM69E1S51718 Rev:01 QD15XL16 ), PHILIPS 15PF5121/58 (Panel T150XG01 V.3), PHILIPS 20HF5474/10 (Panel LC201V02 (SD)(D1)), PHILIPS 20PF4121/58 (Panel LC201V02 (SD)(B1)), PHILIPS 20PF5120/58 (Panel A201SN02 V4), PHILIPS 20PF5320/58 (Panel LC200WX1 (SL)(01)), PHILIPS 20PFL4101S/60 (Panel LC201V02 SD B1), PHILIPS 20PFL4102S/60 (Panel LC201V02 (SD)(D1)), PHILIPS 20PFL4102S/60 (Panel LC201V02 (CD)(B1)), PHILIPS 20PFL4112S/60 (Panel LC201V02 (SD)(B1)), PHILIPS 20PFL4112S/60 (Panel LC201V02 SD D1), PHILIPS 20PFL4122/58 (Panel A201SN02 V.5), PHILIPS 20PFL5122/58 (Panel A201SN02 V.5), PHILIPS 23PFL5322/58 (Panel T230XW01 V.3), PHILIPS 23PF4321/58 (Panel T230XW01 V.2).
Блок питания и PFC
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

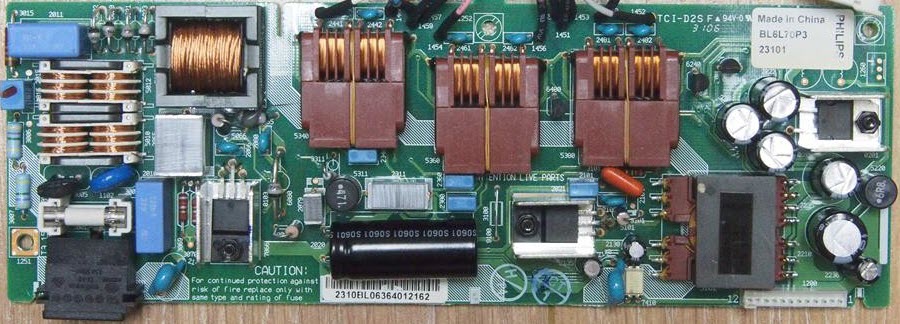

Блок питания BL6L70P3
Этот блок питания стоит ещё в 1 телевизоре.
BL6L70P3:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LC4.1E AB 2005, 64 стр., 11,6 МБ
- Service Manual with Schematic Diagram, шасси LC4.1E AB 2006, 64 стр., 6,6 МБ
Для моделей: 15PF4110, 15PF5120, 17PF4310, 20PF4110, 20PF4310, 20PF5120, 20PF5320, 23PF5320
Характеристики Philips 20PF5120/58
LCD, диагональ 20",
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 20" |
|---|---|
| Формат экрана | 4:3 |
| Разрешение | 640x480 |
| Яркость | 450 кд/м2 |
| Контрастность | 350:1 |
| Угол обзора | 176° |
| Время отклика | 25 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 100 |
| Телетекст | с памятью на 10 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2 х 5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, S-Video, SCART, RGB, DVI |
|---|---|
| Разрешения для ПК | 640x480 |
Корпус и питание
| Цвет корпуса | комбинированный |
|---|---|
| Размеры с подставкой | 583x433x217 мм |
| Размеры без подставки | 583x386x87 мм |
| Вес | без подставки: 8.8 кг |
Другие модели на шасси LC4.1E AB
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 20PF5120/58
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 20PF5120 с ЖК-дисплеем A201SN02, размером по диагонали 20" формата 4:3. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 350:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i.
Мощность акустической системы звука 10 Вт (2 х 5 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, SCART, RGB, DVI. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480.
В телевизоре используется блок питания BL6L70P3.
Габаритные размеры: с подставкой 583x433x217 мм, без подставки 583x386x87 мм.
Масса телевизора: без подставки: 8.8 кг.
Внимание! Панель A201SN02 V4 LCD-телевизора PHILIPS 20PF5120 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 20PF5120
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 20PF5120 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 20PF5120 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 20PF5120 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 20PF5120 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели A201SN02 V4. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
