Philips 17PF8946/58
ЖК-телевизор с лампами CCFL, 17", 1280x768, 2004 года
- Другие обозначения: 17PF8946
Состав телевизора 17PF8946/58
| Шасси | LC4.1E AA |
|---|---|
| Main board | 3139-123-58333 3139 123 58333 Wk424.1 |
| Блок питания | BL6L70P1 3122 133 32851 |
| Матрица (панель) | LC171W03 (A4)(KC) |
| T-CON | 6870S-0078G |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 6 Lamp CCFL |
| Микросхемы main board | CPU: TDA15021H; Scaler: GM5221 |
| ШИМ блока питания | TEA1533AT, L6562D |
| Ключи блока питания | 4NK80, 10NK60 |
| ШИМ инвертора / драйвера | UBA2070T |
| Ключи инвертора | D5NM60 |
| Тюнер | UR1316S/A |
| Пульт ДУ | IR: 3139 123 58361 WK418.3 |
Типовые неисправности
Возможные проявления дефектов
- Телевизор PHILIPS 17PF8946 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) BL6L70P1.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (4NK80, 10NK60) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) TEA1533AT, L6562D, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 3139-123-58333 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: TDA15021H; Scaler: GM5221 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Перед заменой тюнера UR1316S/A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам и пользователям телевизора PHILIPS 17PF8946 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 3139-123-58333
Плата 3139-123-58333 от производителя Philips. Процессор TDA15021H 8bit Intel core 8051 / Philips 80C51, питание ядра 1.8 В. Прошивка хранится в TDA15021H1 128KByte.
Внешний вид main board 3139-123-58333 показан на рисунке ниже:
3139-123-58333 может применяться в телевизорах:
PHILIPS 20PF8846 (Panel 20 inch), PHILIPS 23PF8946/58 (Panel QD23WL05).

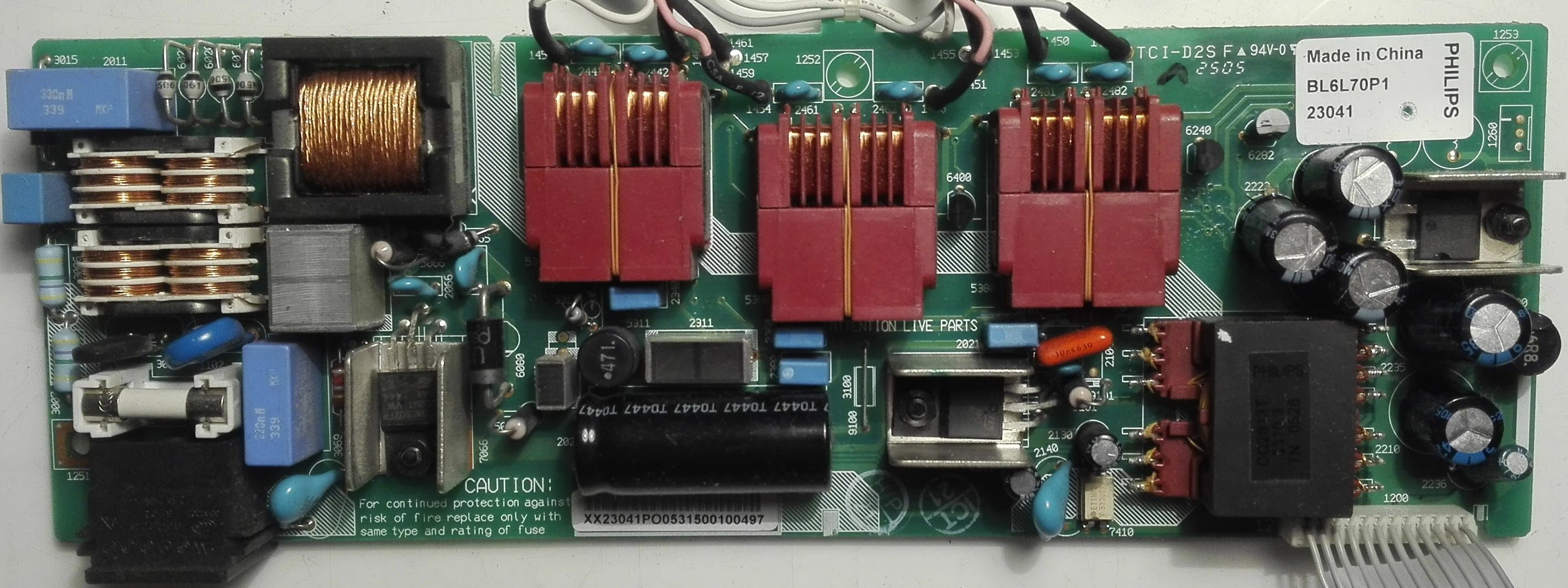

Блок питания BL6L70P1
Этот блок питания стоит ещё в 1 телевизоре.
BL6L70P1:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LC4.1E AA 2004, 57 стр., 7,4 МБ
Характеристики Philips 17PF8946/58
LCD, диагональ 17",
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 17" |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1280x768 |
| Яркость | 450 кд/м2 |
| Контрастность | 400:1 |
| Угол обзора | 176° |
| Время отклика | 25 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 100 |
| Телетекст | с памятью на 10 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 4 Вт (2 х 2 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, S-Video, SCART, RGB, VGA |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | серебристый |
|---|---|
| Размеры с подставкой | 517x347x169 мм |
| Размеры без подставки | 517x302x69 мм |
| Вес | без подставки: 6 кг |
Другие модели на шасси LC4.1E AA
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Philips 17PF8946/58
LCD-телевизоры PHILIPS с флуоресцентной подсветкой CCFL, большое количество которых было продано на российском рынке, ещё находятся в эксплуатации и обслуживаются практически в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор PHILIPS 17PF8946 с ЖК-дисплеем LC171W03-A4, размером по диагонали 17" формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 400:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p.
Мощность акустической системы звука 4 Вт (2 х 2 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, SCART, RGB, VGA. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
В телевизоре используется блок питания BL6L70P1.
Габаритные размеры: с подставкой 517x347x169 мм, без подставки 517x302x69 мм.
Масса телевизора: без подставки: 6 кг.
Внимание! Панель LC171W03-A4 LCD-телевизора PHILIPS 17PF8946 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PHILIPS 17PF8946
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если PHILIPS 17PF8946 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если PHILIPS 17PF8946 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PHILIPS 17PF8946 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора PHILIPS 17PF8946 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC171W03-A4. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре PHILIPS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
