LG 55UM7300 55UM7300PLB
LED-телевизор, 55" (140 см), 3840x2160, 2019 года
- Другие обозначения: 55UM7300
Состав телевизора 55UM7300 55UM7300PLB
| Шасси | LJ9 |
|---|---|
| Main board | EAX68253605 (1.1) EBT66066234 |
| Блок питания | EAX68284301 (1.6) LGP55T-19U1 |
| Матрица (панель) | LC550DQJ-SMA1 / AC550DQG-SLKM3_RA |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | SSC_Y19_Trident_55UM73 |
| Микросхемы main board | CPU, DC/DC, eMMC, DRAM, AUDIO |
| ШИМ блока питания | PFC, PWM |
| Ключи блока питания | TO-252 |
| ШИМ инвертора / драйвера | SO-8 |
| Ключи инвертора | TO-252 |
| Тюнер | TDJA-Q701D |
| Пульт ДУ | Wi-Fi: TWCM-K505D EAT64454802 |
Типовые неисправности
Возможные неисправности
- Телевизор LG 55UM7300 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В некоторых из таких случаев неисправность обнаруживается в модуле питания EAX68284301.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (TO-252) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC, PWM, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок, но иногда неисправным оказывается и LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы EAX68253605 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU, DC/DC, eMMC, DRAM, AUDIO. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDJA-Q701D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание! Пользователям и владельцам телевизоров 55UM7300, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board EAX68253605
Плата EAX68253605 от производителя LG Electronics. Процессор LGE9551-AS2. Эта плата стоит ещё в 8 телевизорах.
Внешний вид main board EAX68253605 показан на рисунке ниже:

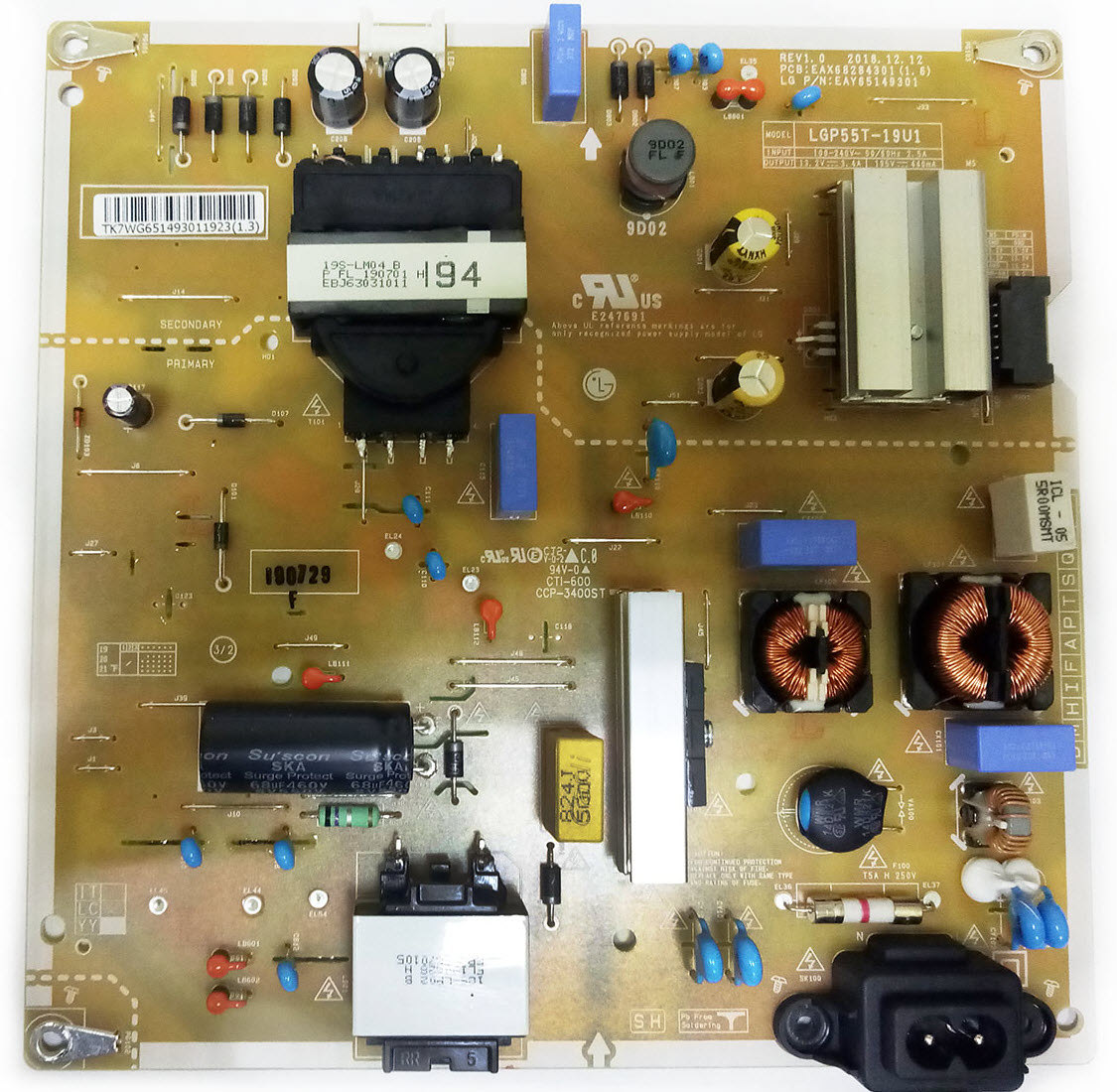

Блок питания EAX68284301
Этот блок питания стоит ещё в 5 телевизорах.
EAX68284301:
Прошивки для LG 55UM7300 55UM7300PLB
Прошивки с сайта производителя
55UM7300PLB, версия 05.00.10 от 08.12.2020
Для модели 55UM7300PLB от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| SW File (Version 05.00.10) . Инструкция по обновлению | TV_ | Тип: PDF | Дата: 08.12.2020 | Размер: 2014K |
| SW File (Version 05.00.10) . Прошивка (USB) | Software_ | Тип: ZIP | Дата: 08.12.2020 | Размер: 924764K |
| Совместимо с 43UM71007LB, 43UM7100PLB, 43UM7300PLB, 43UM7390PLC, 43UM7400PLB, 43UM74507LA, 43UM7450PLA, 43UM7490PLC, 43UM7500PLA, 43UM76007LB, 43UM7600PLB, 43UM7650PLA, 49SM8000PLA, 49SM82007LA, 49SM8200PLA, 49UM71007LB, 49UM7100PLB, 49UM7300PLB, 49UM7390PLC, 49UM7400PLB, 49UM7450PLA, 49UM7490PLC, 50UM7300PLB, 50UM74507LA, 50UM7450PLA, 50UM7500PLA, 50UM76007LB, 50UM7600PLB, 50UM7650PLA, 55SM8000PLA, 55SM82007LA, 55SM8200PLA, 55UM71007LB, 55UM7100PLB, 55UM7300PLB, 55UM7400PLB, 55UM74507LA, 55UM7450PLA, 55UM7510PLA, 55UM76107LB, 55UM7610PLB, 55UM7660PLA, 60UM71007LB, 60UM7100PLB, 65SM8000PLA, 65SM82007LA, 65SM8200PLA, 65UM7100PLA, 65UM7300PLB, 65UM7400PLB, 65UM74507LA, 65UM7450PLA, 65UM7510PLA, 65UM76107LB, 65UM7610PLB, 65UM7660PLA, 70UM7100PLA, 70UM7450PLA, 75UM7110PLB, 75UM7600PLB. | ||||
| SW File (Version 05.00.02) . Инструкция по обновлению | TV_ | Тип: PDF | Дата: 13.11.2020 | Размер: 2014K |
Инструкции и руководства для пользователей (User Manuals):
| Документ | Язык | Дата | Размер |
| Краткое руководство | Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian,Русский | Дата: 11.25.2020 | Размер: 106 879K |
| Краткое руководство | Язык: English - Английский,Estonian,Latvian, Lettish,Lithuanian,Русский | Дата: 11.25.2020 | Размер: Нет данных |
| Руководства пользователя | Язык: English - Английский | Дата: 11.10.2020 | Размер: 6063K |
Файлы скачать можно на сайте производителя для модели 55UM7300PLB.
Характеристики LG 55UM7300 55UM7300PLB
LCD, 4K UHD. диагональ 55" (140 см), TFT IPS. Smart TV (webOS), Wi-Fi. HDMI x3, USB x2, DVB-T2. поддержка HDR.
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 55" (140 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD, HDR |
| HDR | HDR 10 |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | webOS |
| Wi-Fi | есть |
| Управление | голосом, универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital, DTS |
| Автоматическая регулировка громкости | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, WiDi, Miracast |
|---|---|
| Выходы | оптический |
Корпус и питание
| Размеры с подставкой | 1245x785x231 мм |
|---|---|
| Размеры без подставки | 1245x736x86 мм |
| Вес | с подставкой: 14.2 кг; без подставки: 14 кг |
| Крепление на стену | Крепление к стене VESA 300x300 мм |
| Региональные коды | 55UM7300PLB |
Другие модели на шасси LJ9
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 55UM7300 55UM7300PLB
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 55UM7300 с ЖК-дисплеем LC550DQJ (SM)(A1), размером по диагонали 55" (140 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица LC550DQJ и программное обеспечение основной платы main board EAX68253605 способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения производится по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Модель телевизора 55UM7300 имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, WiDi, Miracast. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.
В телевизоре используется блок питания EAX68284301.
Габаритные размеры: с подставкой 1245x785x231 мм, без подставки 1245x736x86 мм.
Масса телевизора: с подставкой: 14.2 кг, без подставки: 14 кг.
Внимание! Панель LC550DQJ LED-телевизора LG 55UM7300 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 55UM7300
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 55UM7300 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 55UM7300 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 55UM7300 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 55UM7300 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC550DQJ (SM)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
