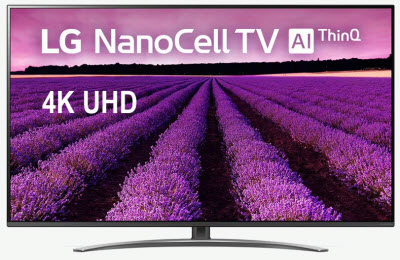

Ремонт телевизора LG 55SM8200PLA
LG LED
Model: 55SM8200PLA
Chassis/Version: LJ9 CHASSIS
Panel: LC550EQ9-SMA1 / NC550EQG-AAHH1
LED backlight: SSC_LGE_19Y_55SM85_66LED_Array_Left_181130
T-CON: MainBoard OUT EPI 60+60 Pins Connectors
LED driver (backlight): integrated into PSU
Power Supply (PSU): EAX68248011 (1.9) REV1.0 LGP55-19UL6
PWM Power: PFC & DC/DC
MOSFET Power: TO-220, TO-252
MainBoard: EAX68253604 (1.0) EBU66115404
IC MainBoard: CPU: LGE9551-AS2, eMMC: KLM4G1FETE-B041, EEPROM: 24C256
Тuner: TDJA-G701D
Control: IR: EBR83592301, Wi-Fi: LGSBWAC92 EAT64454802 TWCM-K505D
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор LG 55SM8200PLA не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания EAX68248011.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220, TO-252) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC & DC/DC обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Причиной тому может быть обрыв в цепи светодиодов SSC_LGE_19Y_55SM85_66LED_Array_Left_181130, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в планках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы EAX68253604 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: LGE9551-AS2, eMMC: KLM4G1FETE-B041, EEPROM: 24C256 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDJA-G701D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 55SM8200PLA без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Реализация 4K UHD:
|
Дополнительно по ремонту MainBoard
Плата EAX68253604 от производителя LG Electronics. Процессор LGE9551-AS2 от LG.
Внешний вид MainBoard EAX68253604 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства LG 55SM8200PLA:
Установлена матрица (LED-панель) LC550EQ9-SMA1 / NC550EQG-AAHH1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) MainBoard.
Для питания светодиодов подсветки SSC_LGE_19Y_55SM85_66LED_Array_Left_181130 применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 55SM8200PLA осуществляет модуль питания EAX68248011, либо его аналоги c использованием микросхем PFC & DC/DC и силовых ключей типа TO-220, TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX68253604, с применением микросхем CPU: LGE9551-AS2, eMMC: KLM4G1FETE-B041, EEPROM: 24C256 и других.
Тюнер TDJA-G701D обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
LC550EQ9-SMA1
Начало производства: :
2019
Brand: LG Display
Model: LC550EQ9-SMA1
Diagonal Size: 55 inch
Resolution: 3840(RGB)×2160, 16:9, UHD
Active Area: 1209.6(H)×680.4(V) mm
Outline Area: 1221.4(H)×694.8(V)×1.2(D) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.50/2.63.Kgs
Contrast: 1400:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: EPI, 120 pins Connector
Voltage: 12.0V (Typ.)(VLCD)
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
