Ремонт телевизора LG 50NANO866PA
| Диагональ экрана: | 50" |
| Формат экрана: | 16:9 |
| Разрешение: | 3840x2160 |
| Частота обновления: | 120 Гц |
| Тип ЖК-панели: | PT500GT03-1 |
| LED подсветка: | Edge LED |
| Smart: | webOS |
| Операционная система: | webOS |
| Поддержка HD: | 4K UHD |
| Угол обзора: | 178 градусов |
| Цифровой тюнер: | DVB-T2, DVB-C, DVB-S, DVB-T MPEG4, DVB-S2, DVB-C MPEG4, DVB-T |
| Мультимедиа: | HEVC (H.265), MKV, MPEG4, WMA, DivX, MP3 |
| Звук стерео: | поддержка Dolby Digital, автоматическое выравнивание громкости, стереозвук |
| Мощность звука: | 20 Вт |
| Акустика: | 2 |
| Интерфейс: | выход на наушники, Ethernet - RJ-45, USB Type-A x 3, вход HDMI x 4, слот CI/CI+, выход аудио оптический |
| Вес телевизора: | с подставкой: 15.6 кг без подставки: 14 кг |
| Размеры: | с подставкой 1120x718x271 мм без подставки 1120x653x49.2 мм |
LG LED
Model: 50NANO866PA
Chassis/Version: LJ21
Panel: PT500GT03-1
LED backlight: LC50490040A LC50490041A
T-CON: PT500GT03-1-C-2 ; HI3231 x 2
LED driver (backlight): integrated into PSU
Power Supply (PSU): EAX69508402 (1.0) REV1.0 LGP50-21UL6
PWM Power: SO-16
MOSFET Power: TO-252
MainBoard: EAX69462005 (1.0) EBU66896507
IC MainBoard: CPU: LGE1231-AS1, SPI Flash 24C256, FM25Q08B, eMMC KLM8G1GETF-B041
Тuner: EBL61920304 ERDAGA KC01
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор LG 50NANO866PA не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль EAX69508402.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-252) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SO-16, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок LC50490040A LC50490041A, либо в обеспечении их питания (LED-драйвере).
Для проверки линеек светодиодов на короткое замыкание или обрыв без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы EAX69462005 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: LGE1231-AS1, SPI Flash 24C256, FM25Q08B, eMMC KLM8G1GETF-B041 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
При подозрении на неисправность тюнера EBL61920304 ERDAGA KC01, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 50NANO866PA не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Реализация 4K UHD:
|
Дополнительно по ремонту MainBoard

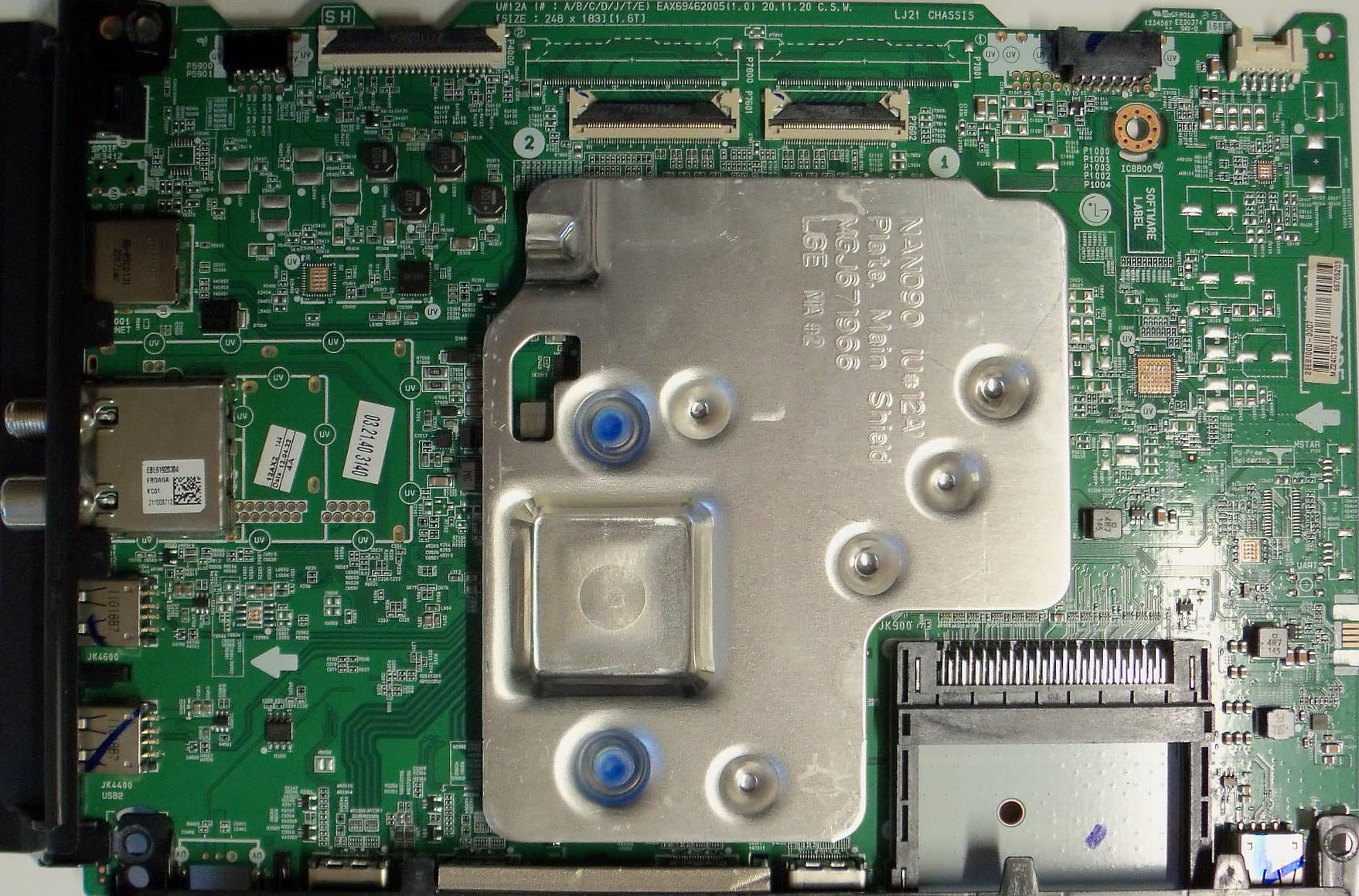

Внешний вид MainBoard EAX69462005 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства LG 50NANO866PA:
Установлена матрица (LED-панель) PT500GT03-1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) PT500GT03-1-C-2.
Для питания светодиодов подсветки LC50490040A применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 50NANO866PA осуществляет модуль питания EAX69508402, либо его аналоги c использованием микросхем SO-16 и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX69462005, с применением микросхем CPU: LGE1231-AS1, SPI Flash 24C256, FM25Q08B, eMMC KLM8G1GETF-B041 и других.
Тюнер EBL61920304 ERDAGA KC01 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT500GT03-1
Начало производства: 2021
Brand: HKC
Model: PT500GT03-1
Diagonal Size: 50 inch
Resolution: 3840(RGB)×2160, UHD, 16:9
Contrast: 5000:1 (Typ.) (TM)
Surface: Antiglare (Haze 3%), Hard coating (3H)
Active Area: 1095.84(H)×616.41(V) mm
Mass: 2.20Kgs (Typ.)
Luminance: 0 cd/m²
Support Color: 16.7M
Driver IC: COF Built-in 12 source chips
Interface Type V-by-One 8 lanes, 51 pins Connector
Power Supply 12.0V (Typ.)
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
