Ремонт телевизора LG 32LJ519U

Техническое описание и состав телевизора LG 32LJ519U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LJ519U
LCD TV LED 32LJ519U | Год выпуска: 2017
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
Тип ЖК-панели: NC320DXG VCFX2
LED подсветка: есть, Direct LED
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x2, USB
Размеры: C подставкой 739x472x168 мм
Без подставки 739x441x84 мм
LG 32LJ519U

LG LED
Model: 32LJ519U

Chassis/Version: LD76H

Panel: HC320DXN-ABSL2-2143

LED backlight: SSC_32LJ61_HD_S

T-CON: 32AD Dual Gate_X-PCB-X0.0

LED driver (backlight): integrated into MainBoard

Power Supply (PSU): DA-48G19 Adapter 19V

MainBoard: EAX67041505 (1.0) EBU64424120

IC MainBoard: CPU: LGE6351, Audio: NTP7515D, NAND FLASH: H27U1G8F2CTR

Тuner: DJA-G501D

Control: IR: EBR83592703 UJ65_V1.0

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор LG 32LJ519U не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания Adapter.
Внешний блок питания Adapter DA-48G19 19V не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы EAX67041505 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: LGE6351, Audio: NTP7515D, NAND FLASH: H27U1G8F2CTR и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Перед заменой тюнера DJA-G501D, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 32LJ519U не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram LG 32LJ519U Chassis LD76H.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX67041505 показан на рисунке ниже:

EAX67041505

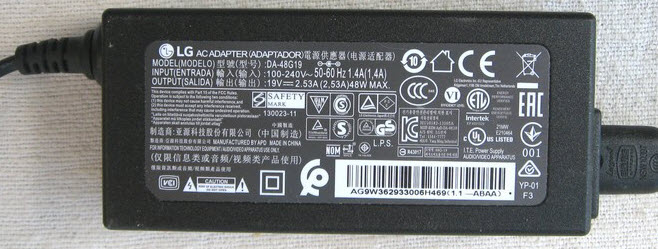

Внешний вид блока питания

Основные особенности устройства LG 32LJ519U:

Установлена матрица (LED-панель) HC320DXN-ABSL2-2143.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 32AD.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой EAX67041505.
Для питания всех внутренних узлов телевизора LG 32LJ519U используется внешний источник типа DA-48G19 Adapter 19V.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX67041505, с применением микросхем CPU: LGE6351, Audio: NTP7515D, NAND FLASH: H27U1G8F2CTR и других.
Тюнер DJA-G501D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
