Ремонт телевизора HISENSE 55U7NQ

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор Hisense 55U7NQ не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания RSAG7.820.13014. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC/DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.

Как правило, в этом случае оказывается неисправной подсветка LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок RSAG7.820.13838/ROH VER.A, но иногда неисправным оказывается и LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

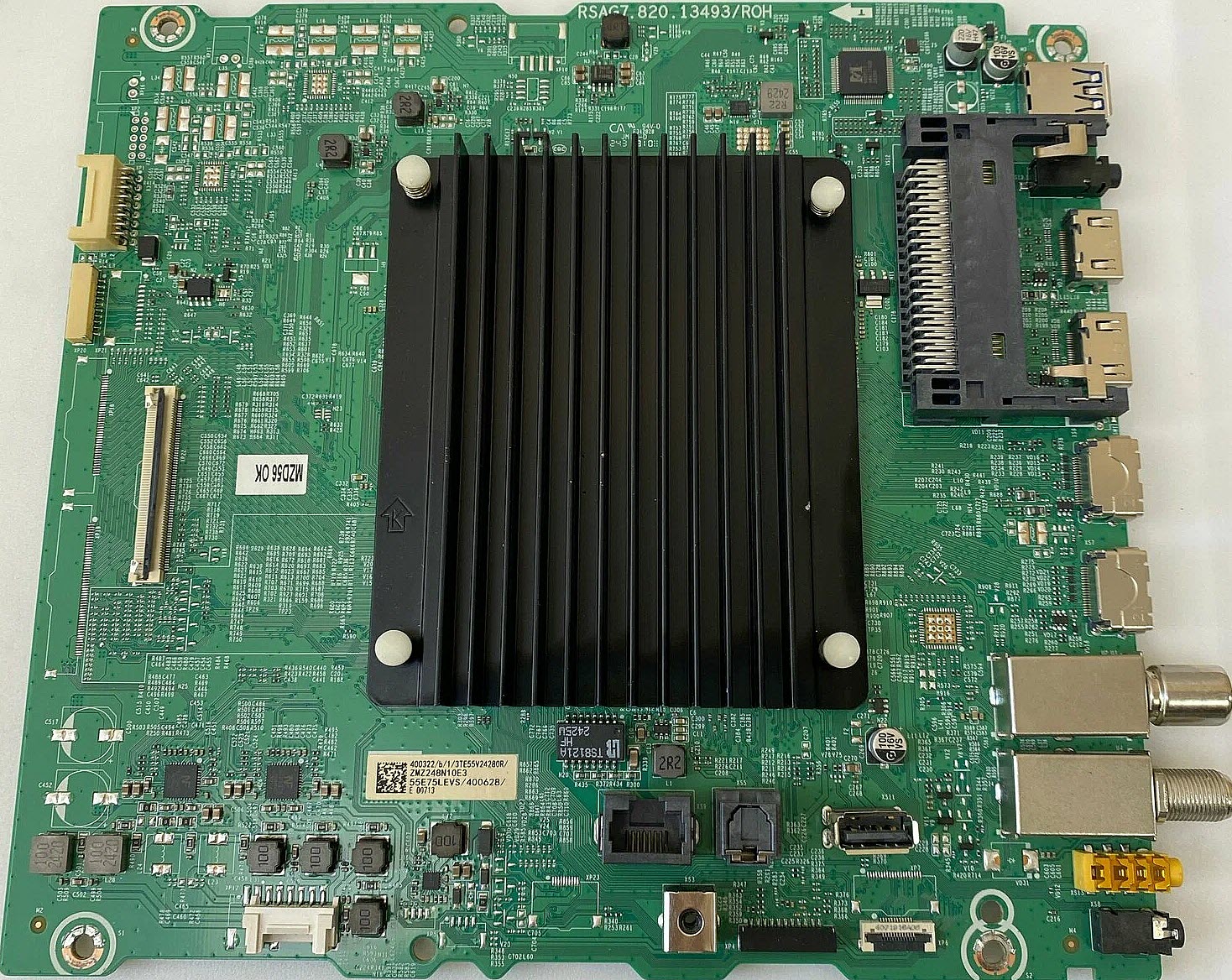

Ремонт или диагностику материнской платы RSAG7.820.13493 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: MT9618GABTAB, EMMC: KLM8G1GETF-B041, MSD9121, NTP8928. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора Hisense 55U7NQ без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
