Haier LE55K6500U
LED-телевизор, 54.6" (139 см), 3840x2160, 2018 года
Состав телевизора LE55K6500U
| Шасси | T.MS6586.U801 |
|---|---|
| Main board | T.MS6586.U801 |
| Блок питания | TV5006-ZC02-02 |
| Матрица (панель) | LSC550FN11 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | LED55D05A-ZC23AG-06, LED55D05B-ZC23AG-06 |
| Микросхемы main board | CPU: MSD6886, eMMC: KLM8G1GETF |
| ШИМ блока питания | PWM SOT23-6 |
| Ключи блока питания | 70R600 |
| ШИМ инвертора / драйвера | OB3334CP |
| Ключи инвертора | 70R380 |
| Тюнер | DVB-T2 & SAT |
Уменьшение тока подсветки
Ограничение тока драйвера. TV5006-ZC02-02, OB3334CP. Общая информация
Датчик тока - резистор R121 (со стороны элементов под радиатором) и SMD-резисторы R131, R135, R134, R148 со стороны пайки выводов.
Чтобы уменьшить ток подсветки, можно пропорционально увеличить общее сопротивление параллельно соединённых резисторов датчика, например, удалив один или два из них.
Типовые неисправности
Возможные неисправности
- Телевизор HAIER LE55K6500U не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
В таких случаях неисправным обычно оказывается источник питания TV5006-ZC02-02.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (70R600) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Нередко в таких случаях отсутствует подсветка LED-панели.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок LED55D05A-ZC23AG-06, LED55D05B-ZC23AG-06.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы T.MS6586.U801 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MSD6886, eMMC: KLM8G1GETF производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Неисправность тюнера DVB-T2 & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Следует помнить! Попытки самостоятельного ремонта телевизора HAIER LE55K6500U, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Main board T.MS6586.U801
Плата T.MS6586.U801 от производителя CVTE Dream-Future. Процессор Mstar MSD6586, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.05 & 1.1 В. Оперативная память 8Gbit 512MB DDR3 внутри процессора и 2x4Gbit 512MB отдельными микросхемами. Прошивка хранится в eMMC 8GB KLM8G1GETF. Эта плата стоит ещё в 8 телевизорах.
Внешний вид main board T.MS6586.U801 показан на рисунке ниже:

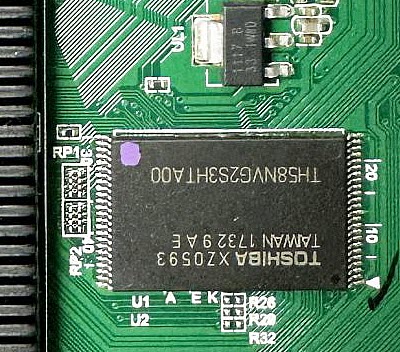

Блок питания TV5006-ZC02-02
Этот блок питания стоит ещё в 12 телевизорах.
TV5006-ZC02-02:
Схемы и сервис-мануалы
Прошивки для Haier LE55K6500U
Характеристики Haier LE55K6500U
LCD, LED, 54.6", 3840x2160, 4K UHD, HDR, DVR, 2 TV-тюнера, мощность звука 20 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже, последняя цена 42 490
Экран
| Диагональ | 54.6" (139 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD, HDR |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 300 кд/м2 |
| Контрастность | 3000:1 |
| Угол обзора | 160° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Linux |
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), Xvid, DivX, MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n |
|---|---|
| Выходы | коаксиальный |
Корпус и питание
| Цвет корпуса | темный титан |
|---|---|
| Размеры с подставкой | 1239x777x313 мм |
| Размеры без подставки | 1239x715x62 мм |
| Вес | с подставкой: 13.4 кг; без подставки: 13.1 кг |
| Крепление на стену | Крепление к стене VESA 400×200 мм |
Другие модели на шасси T.MS6586.U801
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Haier LE55K6500U
LED-телевизоры HAIER, продаваемые в настоящее время на российском рынке, производятся на калининградских сборочных предприятиях и в п. Шушары, Санкт-Петербург (Ти Пи Ви Си–Ай–Эс).
Техническое описание
Телевизор HAIER LE55K6500U с ЖК-дисплеем LSC550FN11, размером по диагонали 54.6" (139 см) формата 16:10. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 3000:1. В LCD-панели телевизора реализована прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица LSC550FN11 и программное обеспечение платы main board T.MS6586.U801 реализуют высококоачественное UHD изображение при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения реализуется по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Телевизор LE55K6500U имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Linux. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Используется блок питания TV5006-ZC02-02.
Габаритные размеры: с подставкой 1239x777x313 мм, без подставки 1239x715x62 мм.
Масса телевизора: с подставкой: 13.4 кг, без подставки: 13.1 кг.
Внимание! Панель LSC550FN11 LED-телевизора HAIER LE55K6500U является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям HAIER LE55K6500U
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если HAIER LE55K6500U не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если HAIER LE55K6500U не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если HAIER LE55K6500U завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора HAIER LE55K6500U требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LSC550FN11. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре HAIER по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
