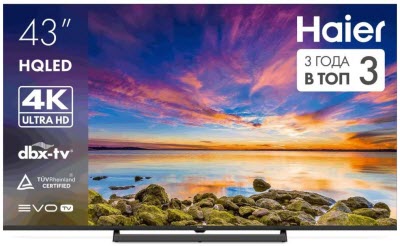

Haier 43H6GUX
LED-телевизор
Состав телевизора 43H6GUX
| Шасси | TPD.MT9603T.PC735 |
|---|---|
| Main board | TPD.MT9603T.PC735 (T) |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | ST4251D02-1 |
| T-CON | into MainBoard OUT 60+60 pins Connectors |
| Микросхемы T-CON | i7272A, i8947 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | LBM430M1301_JD-3(HF)(0) |
| Микросхемы main board | CPU: MT9603, eMMC: 32GB, DC-DC, Audio, T-CON: i7272A, i8947 |
| ШИМ блока питания | PFC & DC/DC SOT23-6 |
| Ключи блока питания | TO-220 |
| ШИМ инвертора / драйвера | DC-DC SOT23-6 + LM358 |
| Ключи инвертора | NCE70T360K |
| Тюнер | DVBT/T2 & SAT |
| Пульт ДУ | IR: 32S8-1KEY-IR |
Уменьшение тока подсветки
Ток подсветки. TPD.MT9603T.PC735. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с main board TPD.MT9603T.PC735, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.
Main board TPD.MT9603T.PC735
Плата TPD.MT9603T.PC735 от производителя CVTE Dream-Future. Процессор MediaTek MT9603, 64 бит, 4 ядра ARM Cortex-A53@1.5GHz, питание ядра 1.0 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в eMMC 8 GB KLM8G1GETF-B041. Эта плата стоит ещё в 1 телевизоре.
Другие модели на шасси TPD.MT9603T.PC735
У моделей на одном шасси общие платы, схемы и типовые неисправности.
