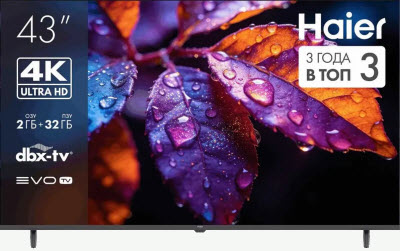

Haier 43H5GUX

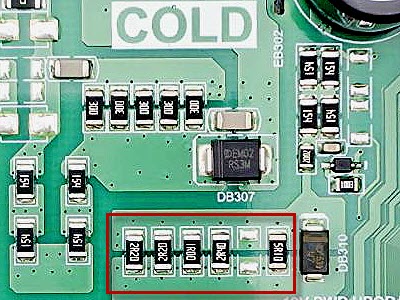

Ток подсветки. TPD.MT9603T.PC735. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с main board TPD.MT9603T.PC735, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.

Возможные проявления дефектов

- Телевизор HAIER 43H5GUX не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Неисправность в подобных случаях следует искать в элементах источника питания — преобразователя сетевого напряжения (AC/DC), который находится на основной плате main board TPD.MT9603T.PC735. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC & DC/DC SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок LBM430M1301-JD-3(HF)(0) ST4251D02-1, либо в обеспечении их питания (LED-драйвере).
Проверить линейки светодиодов на обрыв или КЗ без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы TPD.MT9603T.PC735 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: MT9603, eMMC, DC-DC, Audio, T-CON. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

При подозрении на неисправность тюнера DVBT/T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам телевизора HAIER 43H5GUX рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!

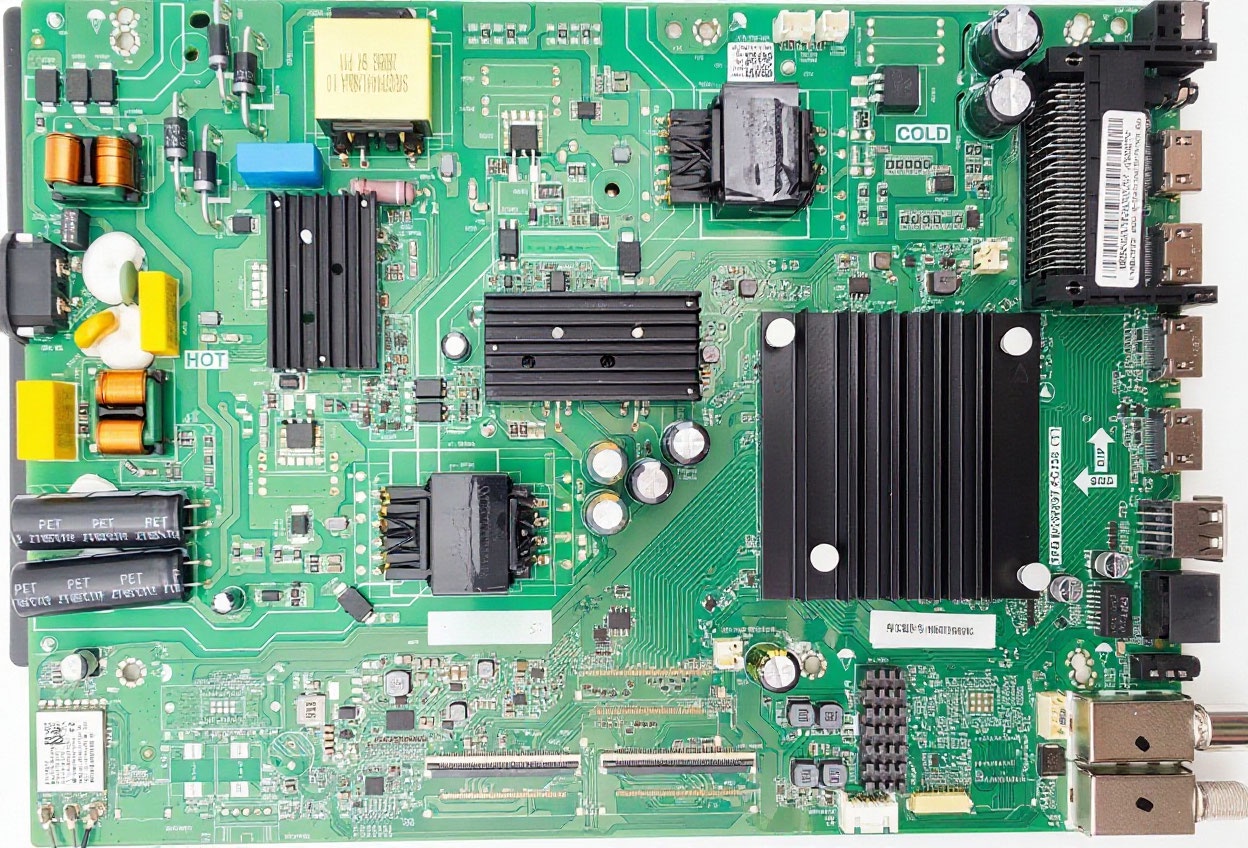

Внешний вид main board TPD.MT9603T.PC735 показан на рисунке ниже:
