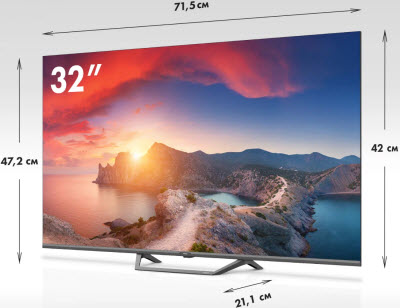

Ремонт телевизора HAIER 32 smart tv s2 pro
HAIER LED: 1920×1080(RGB)
Model: 32 smart tv s2 pro
Chassis/Version: TPD.MT9216T.PB732
Panel: ST3151B07-1
LED backlight: CRH-AA32S80E3030020741P-REV1.2
T-CON: MainBoard Mini LVDS + планка ST3151B07-1-XC-1 ST3151B07-1 pinx60/2COF
IC T-CON: NT50115D, LP6299 на MainBoard
LED driver (backlight): integrated into MainBoard
PWM LED driver: DC-DC SO8 Step-Up
MOSFET LED driver: 5N10A TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: TO-220
MainBoard: TPD.MT9216T.PB732 (T)
IC MainBoard: CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041
Тuner: DVBT/T2 & SAT
Control: IR: 32S8-1KEY-IR
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- HAIER 32 SMART TV S2 PRO не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Неисправность в подобных случаях следует искать в элементах источника питания — преобразователя сетевого
напряжения (AC/DC), который находится на основной плате MainBoard TPD.MT9216T.PB732.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов CRH-AA32S80E3030020741P-REV1.2.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TPD.MT9216T.PB732 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
При подозрении на неисправность тюнера DVBT/T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта HAIER 32 SMART TV S2 PRO не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Ток подсветки. TPD.MT9216T.PB732. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9216T.PB732 и микросхемой LED-драйвера DC-DC SO8 Step-Up, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата TPD.MT9216T.PB732 от производителя CVTE Dream-Future.
Процессор MT9216 от MediaTek.
64-bit SoC MediaTek MT9216 имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP4.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме KLMAG1JETD-B041.
Внешний вид MainBoard TPD.MT9216T.PB732 показан на рисунке ниже:
Основные особенности устройства HAIER 32_SMART_TV_S2_PRO:
Установлена матрица (LED-панель) ST3151B07-1.
Элементы T-CON входят в состав MainBoard.
Для питания светодиодов подсветки CRH-AA32S80E3030020741P-REV1.2 используется преобразователь, совмещённый с основной платой TPD.MT9216T.PB732, управляется ШИМ-контроллером DC-DC SO8 Step-Up. В качестве силовых элементов LED-драйвера применяются ключи типа 5N10A TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9216T.PB732, с применением микросхем CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Начало производства: 2022
Brand: CSOT
Model: ST3151B07-1
Diagonal Size: 32.0"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1920×1080(RGB), FHD 69PPI
Active Area: 697.67(W)×392.234(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Horizontal Stripe
Luminance: 0 cd/m²
Contrast: 4000 : 1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: listBuilt-in COF 2 source chips
Signal Type: Mini LVDS , 68 pins Connector
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
