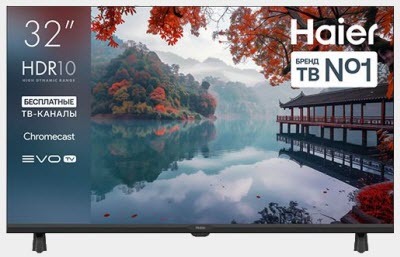

Ремонт телевизора HAIER 32 LED H1
HAIER LED: 1366×768(RGB)
Model: 32 LED H1
Chassis/Version: TPD.MT9216T.PB732
Panel: ST3151A07-5
LED backlight: CRH-AAQ32YBA3030020749W-REV1.0 XKL
T-CON: MainBoard Mini LVDS + Планка ST3151A07-5-XC-1 pins60/1COF
IC T-CON: NT50115D, LP6299 на MainBoard + FM24C32D на планке
LED driver (backlight): integrated into MainBoard
PWM LED driver: DC-DC SO8 Step-Up
MOSFET LED driver: 5N10A TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: TO-220
MainBoard: TPD.MT9216T.PB732 (T)
IC MainBoard: CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041
Тuner: DVBT/T2 & SAT
Control: IR: 32S8-1KEY-IR
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор HAIER 32 LED H1 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Неисправность в таких случаях следует искать в первую
очередь в цепи импульсного источника питания (ИИП) — преобразователя (AC/DC) сетевого напряжения, который совмещён с основной
платой MainBoard TPD.MT9216T.PB732 в данной модели.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) CRH-AAQ32YBA3030020749W-REV1.0 XKL, реже неисправным оказывается LED-драйвер.
Чтобы выявить обрыв в планках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы TPD.MT9216T.PB732 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVBT/T2 & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Владельцам телевизора HAIER 32 LED H1 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Ток подсветки. TPD.MT9216T.PB732. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9216T.PB732 и микросхемой LED-драйвера DC-DC SO8 Step-Up, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата TPD.MT9216T.PB732 от производителя CVTE Dream-Future.
Процессор MT9216 от MediaTek.
64-bit SoC MediaTek MT9216 имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP4.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме KLMAG1JETD-B041.

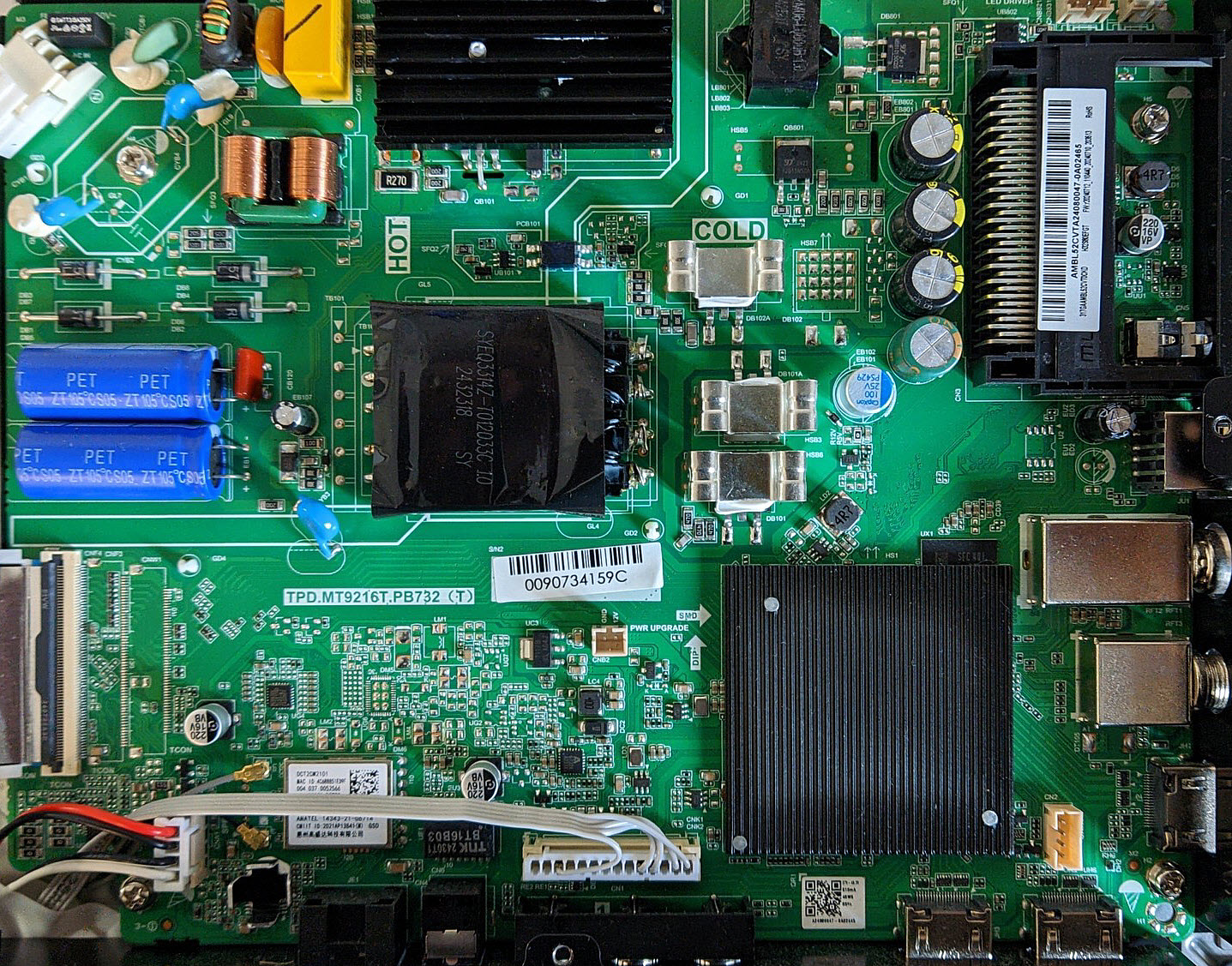

Внешний вид MainBoard TPD.MT9216T.PB732 показан на рисунке ниже:
Основные особенности устройства HAIER 32_LED_H1:
Установлена матрица (LED-панель) ST3151A07-5.
Элементы T-CON входят в состав MainBoard.
Для питания светодиодов подсветки CRH-AAQ32YBA3030020749W-REV1.0 используется преобразователь, совмещённый с основной платой TPD.MT9216T.PB732, управляется ШИМ-контроллером DC-DC SO8 Step-Up. В качестве силовых элементов LED-драйвера применяются ключи типа 5N10A TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9216T.PB732, с применением микросхем CPU: MT9216AAATCB, eMMC: KLMAG1JETD-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Начало производства: 2021
Brand: CSOT
Model: ST3151A07-5
Diagonal Size: 32.0"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1366×768(RGB), WXGA 49PPI
Active Area: 697.685(W)×392.256(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Horizontal Stripe
Luminance: 0 cd/m²
Contrast: 3000:1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: COF Built-in 1 source chips
Signal Type: Mini LVDS , 60 pins Connector
Backlight: No B/L
