Ремонт телевизора DEXP F49D7000C

Техническое описание и состав телевизора DEXP F49D7000C, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
DEXP F49D7000C
LCD TV LED F49D7000C | Год выпуска: 2018
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 4000:1
Угол обзора: 170°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 9.6 кг
без подставки: 9.4 кг
Размеры: с подставкой 1105x694x196 мм
без подставки 1105x646x87 мм
Потребление от сети: 95 Вт
DEXP F49D7000C

DEXP LED
Model: F49D7000C

Chassis/Version: HLS80JS

Panel: C490F16-E63-H (G71)

LED backlight: 49E6000 LB-C490F16-E60-H-G71-XRD1

T-CON: TT485B01-2-C-4

LED driver (backlight): integrated into PSU

PWM LED driver: SO-8

MOSFET LED driver: TO-252

Power Supply (PSU): JUC7.820.00207211

MOSFET Power: TO-220

MainBoard: JUC7.820.00205337 HLS80JS

IC MainBoard: CPU: MSD3663LSA-005N, SPI FLASH: GD25Q64

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- DEXP F49D7000C не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания JUC7.820.00207211. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы JUC7.820.00205337 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: MSD3663LSA-005N, SPI FLASH: GD25Q64. Неисправности чипов BGA обычно легко выявить методом прогрева.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта DEXP F49D7000C не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Прошивка SPI FLASH DEXP F49D7000C, Main: JUC7.820.00205337 HLS80JS, Panel: C490F16-E63-H (G71) CRC: 2FC6F3BE(64 Mbit).

Скачать: Service manual and schematic diagram Chassis HLS80JS.

Доработка после ремонта подсветки. JUC7.820.00207211. Информация от мастера.

Уменьшить ток подсветки с 490 mA до 280 mA - удалил один из резисторов 1.5 Ohm (RB12) в датчике тока драйвера на плате JUC7.820.00207211. Три резистора датчика тока расположены рядом c диодом DB1.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard JUC7.820.00205337 показан на рисунке ниже:

JUC7.820.00205337

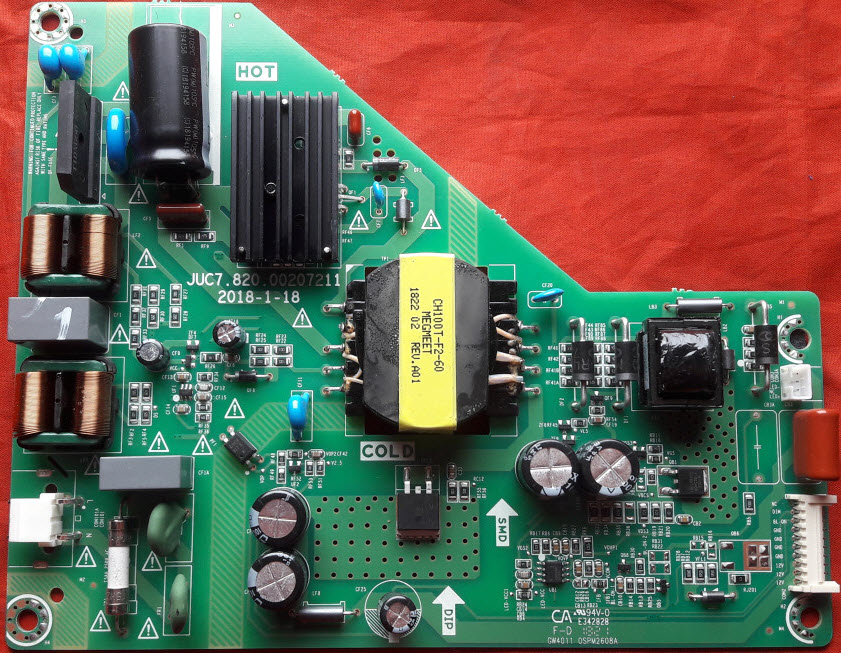

Внешний вид блока питания

Основные особенности устройства DEXP F49D7000C:

Установлена матрица (LED-панель) C490F16-E63-H (G71).
В управлении матрицей используется Тайминг-Контроллер (T-CON) TT485B01-2-C-4.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора DEXP F49D7000C осуществляет модуль питания JUC7.820.00207211, либо его аналоги c использованием и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль JUC7.820.00205337, с применением микросхем CPU: MSD3663LSA-005N, SPI FLASH: GD25Q64 и других.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
