Ремонт телевизора BBK 65LEX-6039

Техническое описание и состав телевизора BBK 65LEX-6039, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
BBK 65LEX-6039
LCD TV LED Smart UHD 65LEX-6039/UTS2C | Год выпуска: 2018
Диагональ экрана: 54.6" (139 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 50 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android
Поддержка HD: 4K UHD, HDR
Яркость: 250 кд/м2
Контрастность: 5000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Количество каналов: 1000
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x2, компонентный, VGA, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n
Разъём наушников: есть
Вес телевизора: 19.3 кг
Размеры: с подставкой 1460x904x285 мм
без подставки 1460x837x82 мм
BBK 65LEX-6039

BBK LED
Model: 65LEX-6039/UTS2C

Chassis/Version: CV538H-A

Panel: CX650DLEDM

LED driver (backlight): integrated into PSU

PWM LED driver: L6599D AS358A

Power Supply (PSU): MP5565-90V1200 A rev:1.0 MEGMEET

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: CV538H-A

IC MainBoard: CPU: MSD6586PYE-8-SW, EMMC: KLM8G1GEME

Тuner: DVB-T2 & SAT

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- BBK 65LEX-6039 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания MP5565-90V1200. Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (N-FET TO-220F) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC, PWM, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок .
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы CV538H-A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MSD6586PYE-8-SW, EMMC: KLM8G1GEME на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

При подозрении на неисправность тюнера DVB-T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора BBK 65LEX-6039 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачивание файлов

Схема блока питания MP5565-90V1200A Power supply.

Доработка после ремонта подсветки. MP5565-90V1200, L6599D. Информация от мастера.

Уменьшить ток подсветки с 300 mA до 200 mA - удалил один из резисторов в датчике тока драйвера (RH18, RH37, RH48, RH50) на плате блока питания MP5565-90V1200.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard CV538H-A показан на рисунке ниже:

CV538H-A

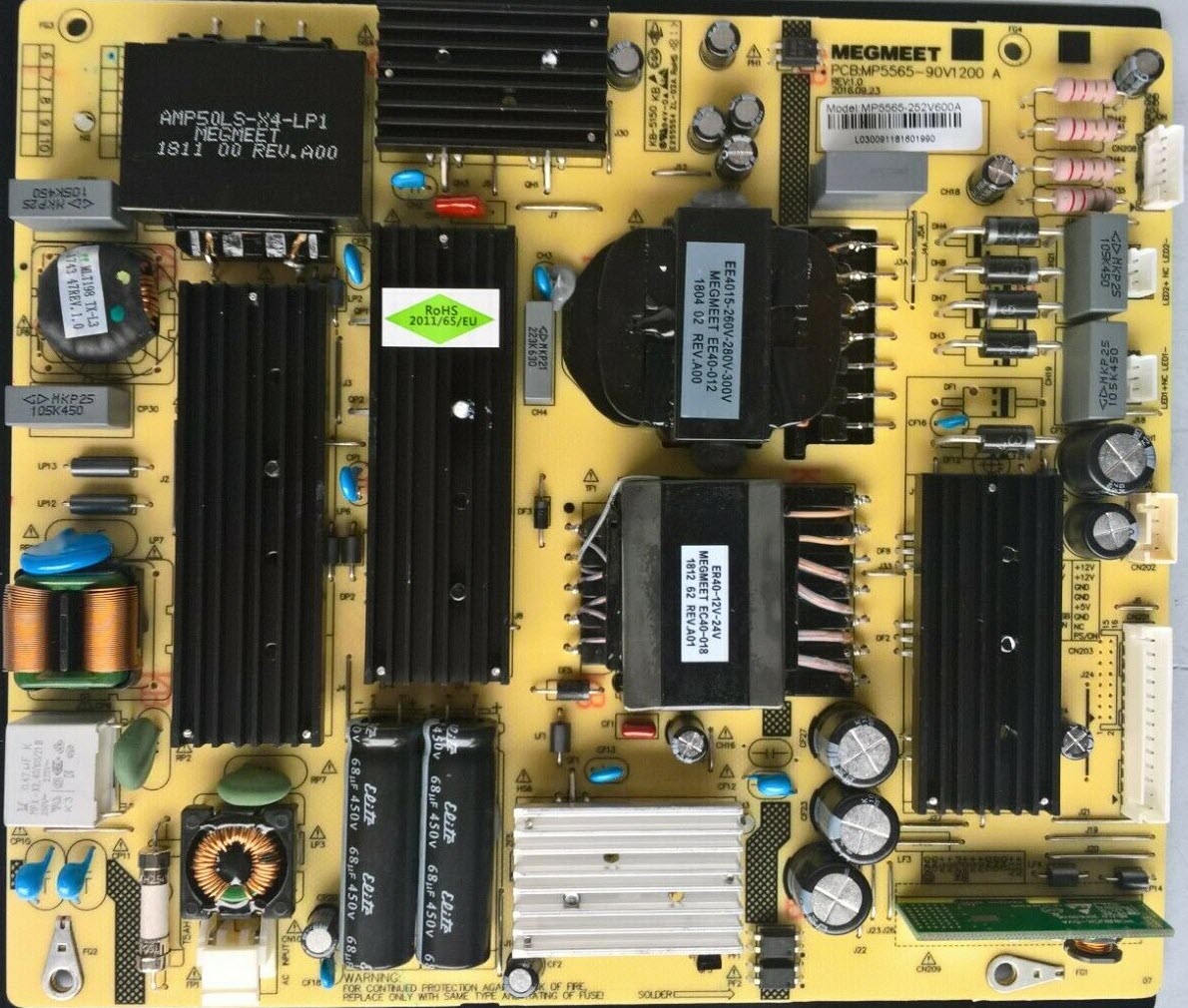

Внешний вид блока питания

Основные особенности устройства BBK 65LEX-6039:

Установлена матрица (LED-панель) CX650DLEDM.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером L6599D AS358A.
Формирование необходимых питающих напряжений для всех узлов телевизора BBK 65LEX-6039 осуществляет модуль питания MP5565-90V1200, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль CV538H-A, с применением микросхем CPU: MSD6586PYE-8-SW, EMMC: KLM8G1GEME и других.
Тюнер DVB-T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
