Ремонт телевизора AIWA 42LE71213

Техническое описание и состав телевизора AIWA 42LE71213, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
AIWA 42LE71213
LCD TV LED Smart 3D 42LE71213 | Год выпуска: 2015
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 360 кд/м2
Контрастность динамическая: 120000:1
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x3, MHL, USB x4, Wi-Fi
Разъём наушников: есть
Вес телевизора:
без подставки: 14.8 кг
Потребление от сети: 120 Вт
AIWA 42LE71213

AIWA LED
Model: 42LE71213

Chassis/Version: V1N10

Panel: LC420EUJ-(SF)(K2)

LED backlight: SEL420FY(LDF-200)-X2 - B/A

LED driver (backlight): 168P-P47DWM-W2

PWM LED driver: SOP-28

MOSFET LED driver: TO-220

Power Supply (PSU): 5800-P47ELL-W010

PWM Power: TEA1755T

MOSFET Power: 18N50, 2SK3673

MainBoard: 5800-A5M91T-0P10

IC MainBoard: CPU: MSD6369IV, SPI Flash: 25Q16, Nand :TNGBM4G4D1HBAIR

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор AIWA 42LE71213 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

В таких случаях неисправным может оказаться основной источник питания - преобразователь AC/DC напряжения сети, который совмещён с платой MainBoard 5800-A5M91T-0P10. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (18N50, 2SK3673) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры TEA1755T, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 5800-A5M91T-0P10 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MSD6369IV, SPI Flash: 25Q16, Nand :TNGBM4G4D1HBAIR и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора AIWA 42LE71213 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка SPI FLASH AIWA 42LE71213 V1N10, Main: 5800-A5M91T-0P10, Panel: LC420EUJ-(SF)(K2) CRC: FCC54543(16 Mbit).

Схема блока питания 168P-P47ELL... 5800-P47ELL... Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 5800-A5M91T-0P10 показан на рисунке ниже:

5800-A5M91T-0P10

5800-A5M91T-0P10 может применяться в телевизорах:

AIWA 47LE71213 (Panel LC470EUJ (SF)(K2)), SUPRA STV-LC47S660FL00 (Panel LC470EUJ-SFK2 1920x1080).

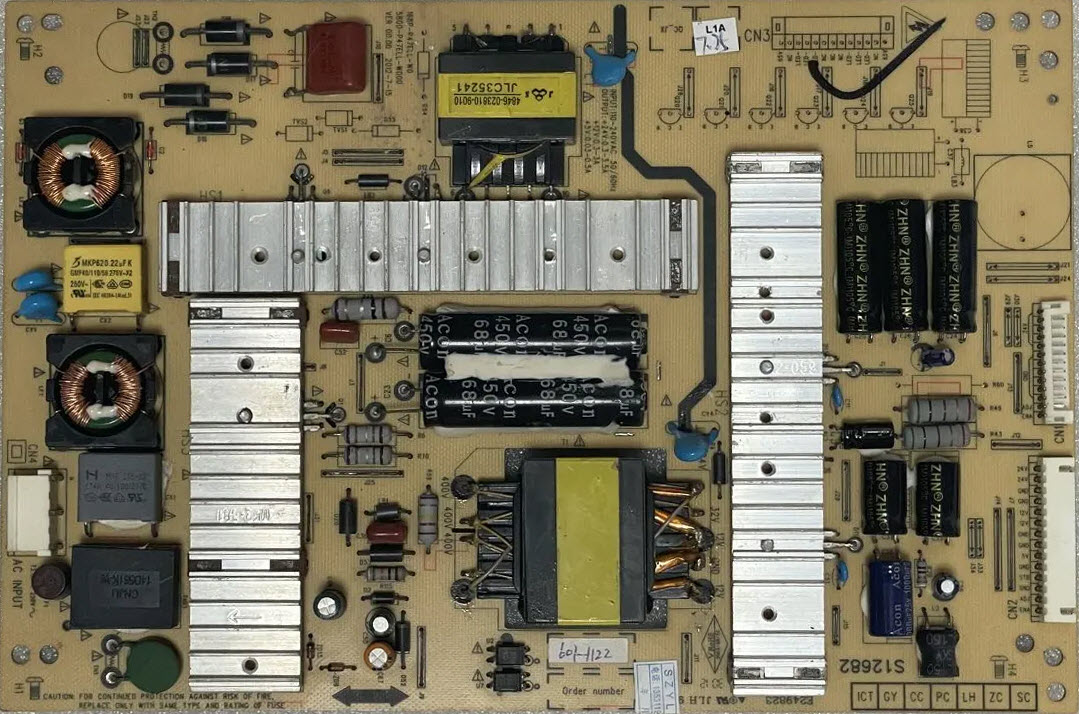

Внешний вид блока питания

Основные особенности устройства AIWA 42LE71213:

Установлена матрица (LED-панель) LC420EUJ-(SF)(K2).
Для питания светодиодов подсветки применяется LED-драйвер 168P-P47DWM-W2, управляется ШИМ-контроллером SOP-28. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220.
Формирование необходимых питающих напряжений для всех узлов телевизора AIWA 42LE71213 осуществляет модуль питания 5800-P47ELL-W010, либо его аналоги c использованием микросхем TEA1755T и силовых ключей типа 18N50, 2SK3673.
MainBoard - основная плата (материнская плата) представляет собой модуль 5800-A5M91T-0P10, с применением микросхем CPU: MSD6369IV, SPI Flash: 25Q16, Nand :TNGBM4G4D1HBAIR и других.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420EUJ-SFK2
Type : a-Si TFT-LCD, CELL
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 927.94x521.96 mm
Surface : Antiglare (Haze 1%), Hard coating (2H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 6.35% (with Polarizer)
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit)
Response Time : 6 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
