Ремонт телевизора ACELINE 43FEN1
Aceline LED
Model: 43FEN1
Chassis/Version: EL.MS3663S-FE75V1
Panel: ST4251B05-2 / CX430DLEDM
LED backlight: MSG-T430-TA-3030-2.6-WS05-08-A2
T-CON: DCBHM-C168A_02
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3160
MOSFET LED driver: 15N10
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: 70R280F
MainBoard: EL.MS3663S-FE75V1
IC MainBoard: MSD3663LSA, QH64A-104HP, CS3805BEO
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Aceline 43FEN1 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
В данном случае в первую очередь следует проверить работоспособность основного источника
питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard EL.MS3663S-FE75V1.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (70R280F) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели.
Причиной тому может быть обрыв в цепи светодиодов MSG-T430-TA-3030-2.6-WS05-08-A2, либо проблема в стабилизации их питания.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется на пряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы EL.MS3663S-FE75V1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MSD3663LSA, QH64A-104HP, CS3805BEO. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVBT/T2/C & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

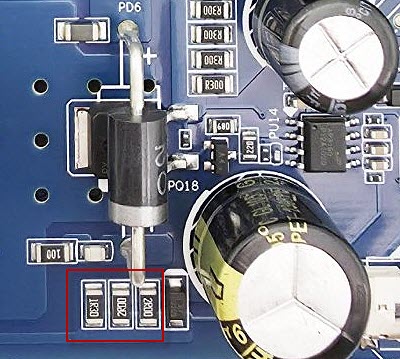

Ток подсветки. EL.MS3663S-FE75V1, AP3160. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard EL.MS3663S-FE75V1 и микросхемой LED-драйвера AP3160, можно удалить один из трёх резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор. |
Дополнительно по ремонту MainBoard

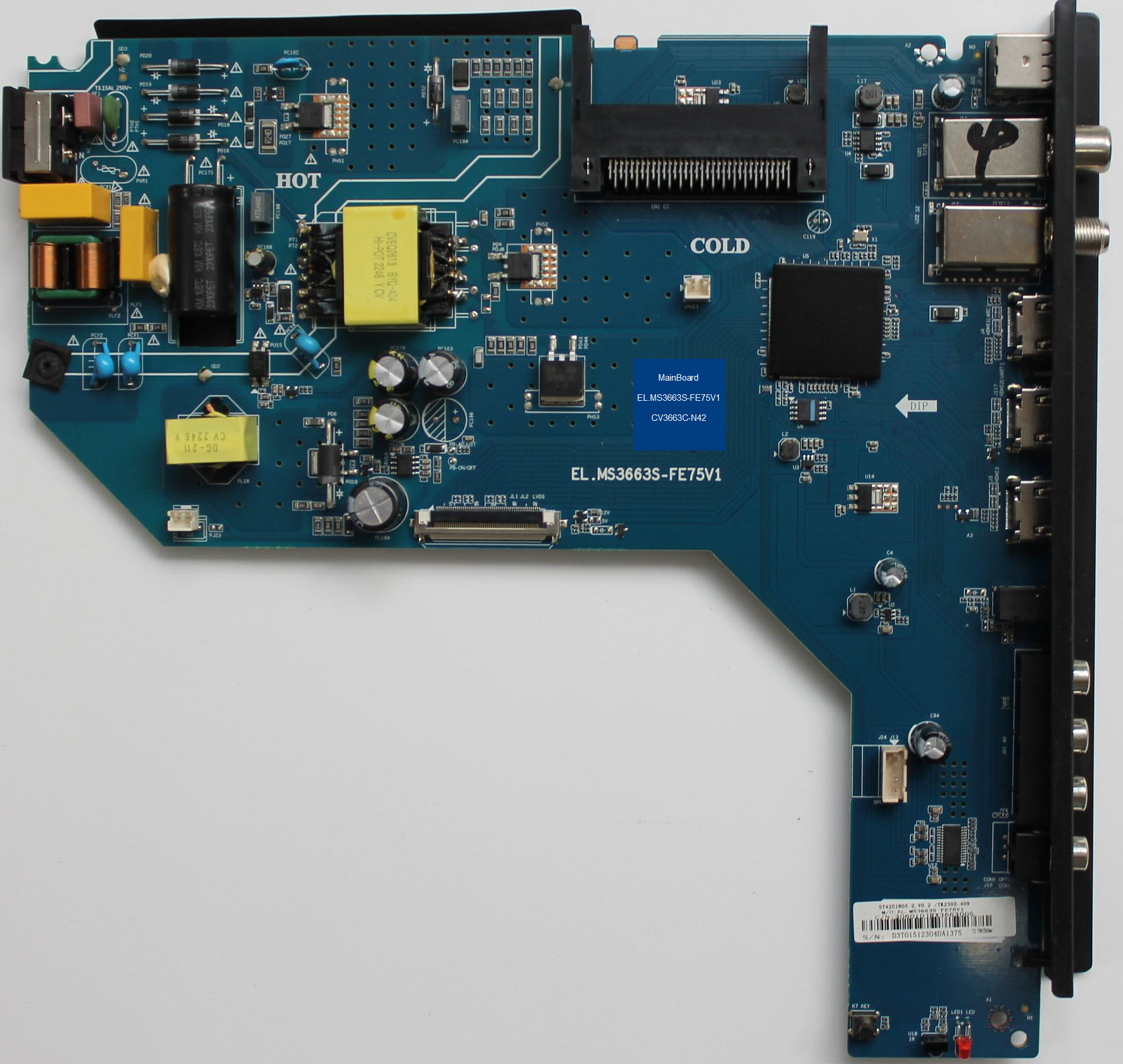

Внешний вид MainBoard EL.MS3663S-FE75V1 показан на рисунке ниже:
Основные особенности устройства ACELINE 43FEN1:
Установлена матрица (LED-панель) ST4251B05-2 / CX430DLEDM.
В управлении матрицей используется Тайминг-Контроллер (T-CON) DCBHM-C168A_02.
Для питания светодиодов подсветки MSG-T430-TA-3030-2.6-WS05-08-A2 используется преобразователь, совмещённый с основной платой EL.MS3663S-FE75V1, управляется ШИМ-контроллером AP3160. В качестве силовых элементов LED-драйвера применяются ключи типа 15N10.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа 70R280F.
MainBoard - основная плата (материнская плата) представляет собой модуль EL.MS3663S-FE75V1, с применением микросхем MSD3663LSA, QH64A-104HP, CS3805BEO и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST4251B05-2
Начало производства: 2022
Brand: CSOT
Model: ST4251B05-2
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1920×1080(RGB), FHD 51PPI
Active Area: 940.896(W)×529.254(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Horizontal Stripe
Panel Weight: 1.57.Kgs
Luminance: 0 cd/m²
Contrast: 4000 : 1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: listBuilt-in COF 2 source chips
Signal Type: Mini LVDS , Connector 68 pins
