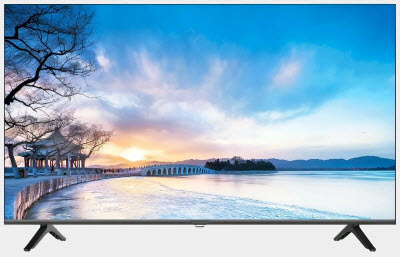

Ремонт телевизора ACELINE 40FEN1
ACELINE LED
Model: 40FEN1
Chassis/Version: CV3663C-N42
Panel: V400HJ9-PE1 / REV.C4 CX400DLEDM
LED backlight: JL.D39042330-006ES-M_V01
T-CON: IN2812A LVDS
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3160
MOSFET LED driver: 15N10 TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: 70R280F
MainBoard: EL.MS3663S-FE75V1 CV3663C-N42
IC MainBoard: MSD3663LSA, QH64A-104HP, CS3805BEO
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор ACELINE 40FEN1 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В первую
очередь в таких случаях следует убедиться в работоспособности общего импульсного источника питания (ИИП) — преобразователя
напряжения AC/DC сетевого напряжения. Все элементы источника в данной модели телевизора расположены на основной плате MainBoard
EL.MS3663S-FE75V1.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (70R280F) и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) JL.D39042330-006ES-M_V01, реже неисправным оказывается LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы EL.MS3663S-FE75V1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы MSD3663LSA, QH64A-104HP, CS3805BEO. Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера DVBT/T2/C & SAT, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Следует помнить! Попытки самостоятельного ремонта телевизора ACELINE 40FEN1, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Ток подсветки. EL.MS3663S-FE75V1, AP3160. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard EL.MS3663S-FE75V1 и микросхемой LED-драйвера AP3160, можно удалить один из трёх резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор. |
Дополнительно по ремонту MainBoard
Внешний вид MainBoard EL.MS3663S-FE75V1 показан на рисунке ниже:
Основные особенности устройства ACELINE 40FEN1:
Установлена матрица (LED-панель) V400HJ9-PE1 / REV.C4 CX400DLEDM.
В управлении матрицей используется Тайминг-Контроллер (T-CON) IN2812A.
Для питания светодиодов подсветки JL.D39042330-006ES-M_V01 используется преобразователь, совмещённый с основной платой EL.MS3663S-FE75V1, управляется ШИМ-контроллером AP3160. В качестве силовых элементов LED-драйвера применяются ключи типа 15N10 TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа 70R280F.
MainBoard - основная плата (материнская плата) представляет собой модуль EL.MS3663S-FE75V1, с применением микросхем MSD3663LSA, QH64A-104HP, CS3805BEO и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
V400HJ9-PE1
Brand : INNOLUX
Model : V400HJ9-PE1
Type : a-Si TFT-LCD, CELL
Diagonal size : 40 inch
Resolution : 1920x1080, FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 878.112x485.352 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 6.2% (with Polarizer)
Contrast Ratio : 5000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 9.5 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
