MSD3663LSA — легендарный процессор бюджетных телевизоров
MSD3663LSA — это 32-битный одноядерный процессор (SoC) от компании MStar, выпущенный в середине 2010-х годов. Несмотря на свой возраст, он остаётся востребованным в бюджетных телевизорах российских брендов вплоть до 2025 года. В этой статье мы разберём его характеристики, популярные платы и причины такого долголетия.
Топ-10 самых популярных плат на MSD3663LSA
Ниже представлены материнские платы на основе MSD3663, которые чаще всего встречаются в телевизорах. Данные основаны на анализе базы из 5600 моделей телевизоров популярных брендов.
| № | Плата (Mainboard) | Процессор (SOC) | Моделей TV |
|---|---|---|---|
| 1 | TP.MS3663S.PB818 | MSD3663LSA-Z1 | 28 |
| 2 | TP.MS3663S.PA671 | MSD3663LSA-Z1 | 20 |
| 3 | TP.MS3663S.PB801 | MSD3663LSA | 12 |
| 4 | TP.MS3663T.PB751 | MSD3663LSA | 6 |
| 5 | EL.MS3663S-FE48 | MSD3663LSA-SW | 6 |
| 6 | MSD3663-T5C1 | MSD3663LSA | 5 |
| 7 | JUC7.820.00208835 | MSD3663LSA-005N | 5 |
| 8 | TP.MS3663S.PB805 | MSD3663LSA | 4 |
| 9 | TP.MS3663S.PC821 | MSD3663LSA | 4 |
| 10 | TP.MS3663S.PB803 | MSD3663LSA | 4 |
Феномен EL.MS3663S-FE48 — «телевизор для бабушки»
Среди всех плат выделяется EL.MS3663S-FE48 (аналог TP.MS3663S.PB763) и EL.MS3663S-FE48V1 (аналог CV3663C-Q32).
Это платы на основе процессора MSD3663LSA-SW, которые продолжают выпускаться и устанавливаться в бюджетные телевизоры российских брендов в 2025 году.
Ещё из современных плат, которые используют SoC MSD3663, можно отметить EL.MS3663S-FE75 (TP.MS3663S.PB765) и EL.MS3663S-FE75V1 (CV3663C-N42) для телевизоров с диагоналями 40 дюймов и более.
Их особенность — отсутствие Smart TV. Это «чистый» телевизор, предназначенный для просмотра эфирного ТВ, новостей и сериалов. К нему можно подключить цифровую или игровую приставку, DVD-плеер, спутниковый ресивер и даже видеомагнитофон. Именно такие телевизоры покупают для бабушек, дедушек, дачи или кухни.
Примечание: Все остальные платы от Express LUCK с префиксом «EL.» (например, EL.AM950-FG48) уже построены на более современных процессорах Amlogic или Mediatek и предназначены для Smart TV.
Почему MSD3663 живёт до сих пор?
- Низкая стоимость — процессор очень дёшев, что позволяет собирать телевизоры ценой до 10 000 рублей.
- Надёжность — простая архитектура RISC (MIPS34Kf) без энергозатратных ОС и излишнего перегрева.
- Функциональность — поддерживает полный интерфейс входов и выходов, обрабатывает разрешения HD и Full HD.
- Актуальность в бюджетном сегменте — значительная часть рынка РФ не нуждается в Smart TV, 4K и HDR.
- Совместимость и ремонтопригодность — к нему легко подобрать прошивку для 24Q64. Без капризных NAND, eMMC.
Особенность
MSD3663LSA — это пример «железного долгожителя». Выпущенный в середине 2010-х, он пережил многие современные процессоры. В то время как индустрия гналась за 4K и Android, MSD3663 оставался в нише «честного» бюджетного телевизора.
Если вы собрались купить недорогой телевизор для бабушки, дачи или кухни — большая вероятность, внутри у него будет установлен именно MSD3663LSA. И это нормально. Это надёжно. Это проверено временем.
Справочная информация: технические характеристики MSD3663LSA
Данные приведены на основе оригинальной документации MStar.

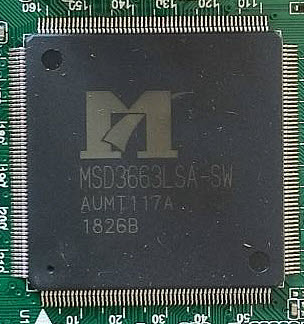

MSD3663LSA-Z1, 32bit, Single-Core, S2EPLQFP216, SMD, Mstar.
MIPS34Kf with 32KB/32KB I/D cache.
Видео и аудио
| Параметр | Характеристика |
|---|---|
| HEVC/H.265 | Main/Main-10, уровень 4.1, до 1920x1080@60fps, 50 Mbps |
| AVC/H.264 | Main/High profile до уровня 4.2, до 1920x1080@60fps, 62.5 Mbps |
| MPEG-2 | MP@HL, HDTV (1080p/1080i/720p) и SDTV |
| MPEG-4 | ASP до HD уровня, DivX Home Theater, FLV |
| VC-1 | AP@L3 (2048x1024p30) |
| Аудио | MPEG-1/2, MP3, Dolby Digital (AC-3), AAC, WMA |
Интерфейсы и порты
| Интерфейс | Описание |
|---|---|
| HDMI | 3 порта, 1.4a, ARC, 225MHz @ 1080p 60Hz, 12-bit Deep-color |
| DVI | Single link 1.0, HDCP 1.4 |
| Видеовходы | 3 аналоговых порта (RGB/YPbPr до 1080p), CVBS, S-Video |
| Аудиовходы | 2 L/R line-in, 2 Mic, I2S, S/PDIF |
| Другие | MHL 2.1, CEC, HDMI 3D |
Питание (Power Pins)
| Pin Name | Тип питания | Назначение | Pin |
|---|---|---|---|
| AVDD_5V | 5V Power | Аналоговое питание 5V | 206 |
| AVDD33_DADC | 3.3V Power | Питание АЦП демодулятора | 52 |
| AVDD33_DMPLL | 3.3V Power | Питание кварцевого генератора | 59 |
| AVDD33_AU | 3.3V Power | Питание аудио | 38 |
| AVDD33_ADC | 3.3V Power | Питание АЦП видео | 24 |
| AVDD33_EAR | 3.3V Power | Питание драйвера наушников | 49 |
| AVDD33_ETH | 3.3V Power | Питание Ethernet | 192 |
| AVDD_MOD | 3.3V Power | Питание модулей 3.3V | 9, 73, 153, 186 |
| VDDIO_CMD | 1.5V Power | Питание команд DDR | 69 |
| VDDIO_DATA | 1.5V Power | Питание данных DDR | 187, 189 |
| VDDIO_DRAM | 1.5V Power | Питание DRAM DDR | 191, 190 |
| DVDD_DDR_DATA | 1.5V DDR Power | Питание данных DDR | 185 |
| VDDC | 1.1V VDDC Digital_core | Питание цифрового ядра CPU | 37, 62, 70, 162, 169, 177, 208 |
| AVDDL_MOD | 1.1V VDDC_MOD | Питание модулей 1.1V | 162 |
| AVDDL_DVI | 1.1V VDDC_DVI | Питание DVI | 208 |
| GND | Ground | Земля | 188, 197 |
Статья подготовлена на основе анализа базы данных из 5600 моделей телевизоров и большого количества прошивок Mstar. Данные актуальны на 2025 год.
Замечания и предложения принимаются и приветствуются!
