Ремонт телевизора SONY KDL-46HX753

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SONY KDL-46HX753, тип панели и применяемые модули. Состав модулей.

SONY LED
Model: KDL-46HX753

Panel: LTY460HQ05

T-CON: WQL-C4LV0.1; CXD4737GB, I7939A, 2402WP, 25Q80BVSIG, BM81203

LED driver (backlight): integrated into PSU

PWM LED driver: CXA3834M

Power Supply (PSU): APS-315 1-886-049-22

PWM Power: MIP2H2, A3810M

MOSFET Power: K15A50D, SFAF508G, K8A50D, STPS20LCD45C

MainBoard: 1-885-388-51

IC MainBoard: CXD4727GB, K4B2G1646C-HCH9, KFM4G16Q4B, SIL9287BCNU, GL850G, D2826ER, TPA6138, PS54425

Тuner: Tuner

Технические характеристики

LCD TV LED Smart TV 3D KDL-46HX753
Диагональ экрана: 46" (117 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Контрастность динамическая: 1000000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 16.7 кг
без подставки: 14.6 кг
Размеры: с подставкой 1076x670x240 мм
без подставки 1076x650x60 мм
Потребление от сети: 143 Вт
SONY KDL-46HX753

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SONY KDL-46HX753 не включается. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления телевизор никак не реагирует.

С подобными проявлениями дефект может быть вызван неисправными элементами в основном модуле питания APS-315. Тогда следует замерить его вторичные питающие напряжения и, в случае их отсутствия, необходимо проверить исправность всех силовых  силовых ключей (K15A50D, SFAF508G, K8A50D, STPS20LCD45C ) и выпрямительных диодов преобразователей на наличие вероятного КЗ.
При любых пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации, которые могут вызвать превышение максимально допустимых параметров ключа. Микросхема ШИМ (PWM) A3810M так же может быть причиной неисправности силовых ключей преобразователя и проверяется заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Как правило, в таких случаях отсутствует подсветка дисплея. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностика материнской платы 1-885-388-51 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CXD4727GB, K4B2G1646C-HCH9, KFM4G16Q4B, SIL9287BCNU, GL850G, D2826ER, TPA6138, PS54425 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Неисправность тюнера Tuner устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-885-388-51 показан на рисунке ниже:

1-885-388-51

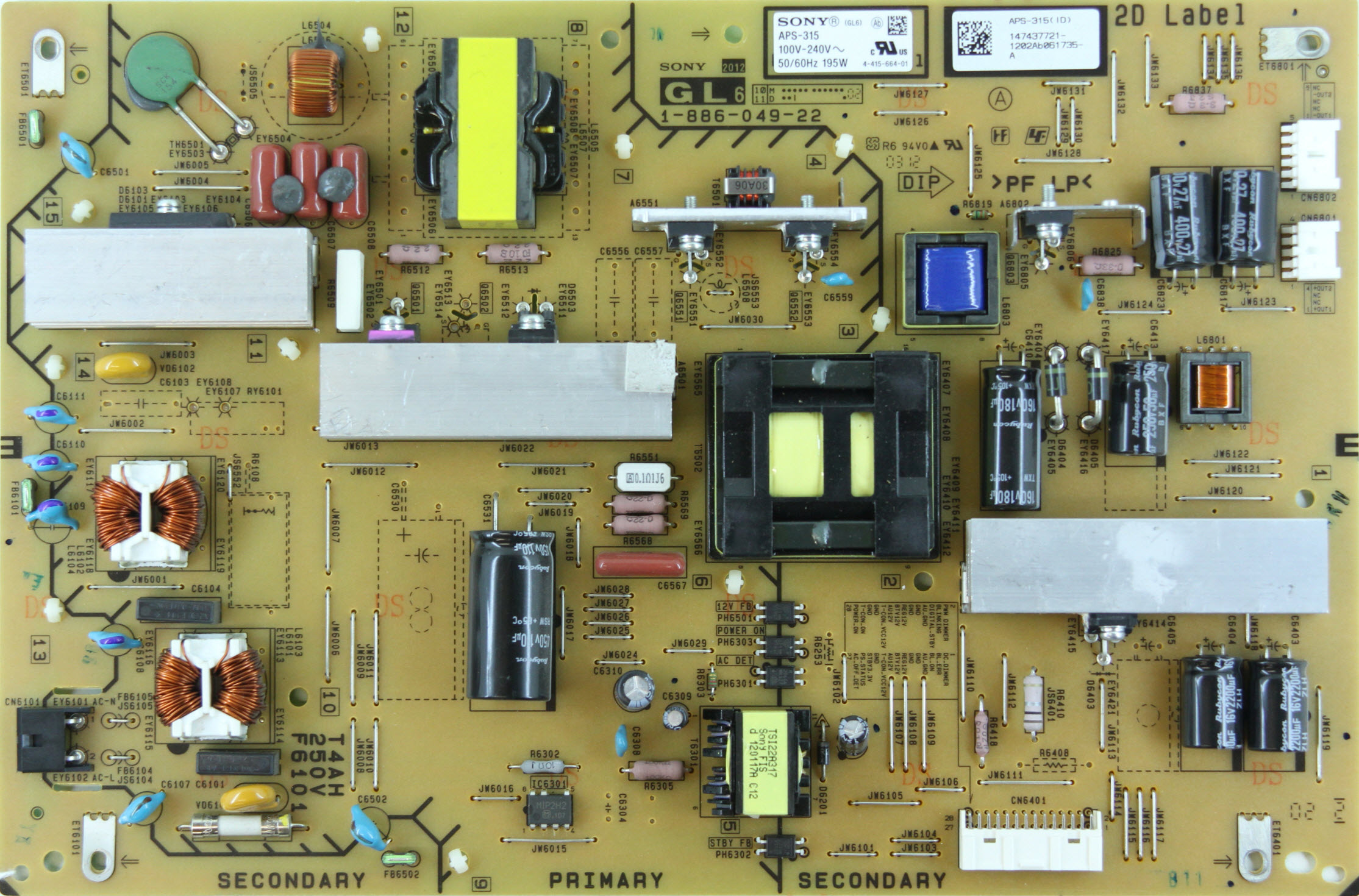

Внешний вид блока питания

Основные особенности устройства SONY KDL-46HX753:

Установлена матрица (LED-панель) LTY460HQ05.
В управлении матрицей используется Тайминг-Контроллер (T-CON) WQL-C4LV0.1;.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером CXA3834M.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-46HX753 осуществляет модуль питания APS-315, либо его аналоги c использованием микросхем MIP2H2, A3810M и силовых ключей типа K15A50D, SFAF508G, K8A50D, STPS20LCD45C .
MainBoard - основная плата (материнская плата) представляет собой модуль 1-885-388-51, с применением микросхем CXD4727GB, K4B2G1646C-HCH9, KFM4G16Q4B, SIL9287BCNU, GL850G, D2826ER, TPA6138, PS54425 и других.
Тюнер Tuner обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

LED SONY KDL-46HX753
Тип панели (матрица): LTY460HQ05,
Материнская плата: 1-885-388-51, CXD4727GB, K4B2G1646C-HCH9 x2, KFM4G16Q4B, SIL9287BCNU, GL850G, D2826ER, TDK 6T216LFA, Y175, TPA6138, PS54425,
T-con: WQL-C4LV0.1, CXD4737GB, I7939A, 2402WP, 25Q80BVSIG, BM81203, WiFi: MDK 338V-0W, DWM-W046 1-458-355-21
PSU: APS-315 1-886-049-22, MIP2H2, A3810M, CXA3834M, K15A50D, SFAF508G, K8A50D x3, STPS20LCD45C

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTY460HQ05-A01
Type : a-Si TFT-LCD, Panel
Diagonal size : 46 inch
Resolution : 1920x1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 1018.08x572.67 mm
Surface : Antiglare (Haze 2.3%), Hard coating (2H)
Brightness : 450 cd/m²
Contrast Ratio : 4000:1
Display Colors : 1.07B (10-bit), CIE1931 72%
Response Time : 3.5 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 10-bit), 65 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
