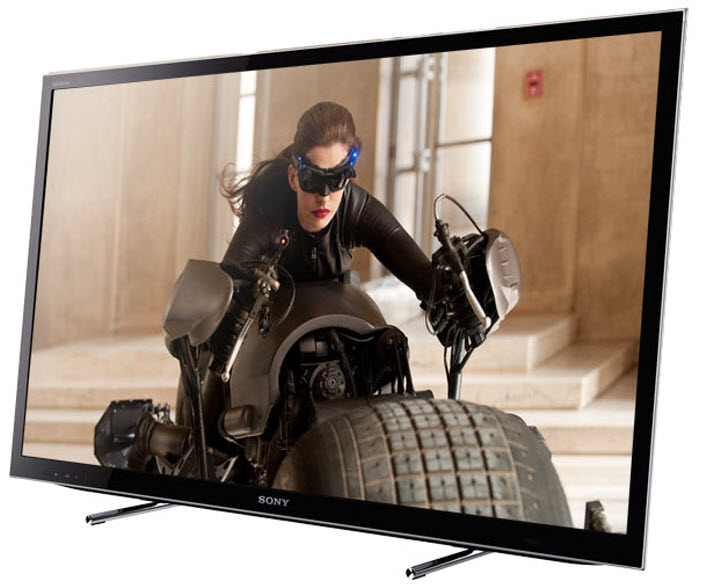

Телевизор SONY KDL-46HX753

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора SONY KDL-46HX753. Информация по ремонту для пользователей ниже на странице.

Торговая марка: SONY, модель: KDL-46HX753.
Коротко от телевизоре: ЖК, подсветка LED, 46", 1920x1080, 1080p Full HD, 3D, DVR, звук: 20Вт, разъёмов HDMI: 4, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Sony есть прошивка (Firmware) - обновление программного обеспечения до версии 2.120 от 05.11.2014. Подробнее...

В составе используется MainBoard 1-885-388-51 и LCD-panel LTY460HQ05.
Блок питания (PSU) APS-315 1-886-049-22 Power Supply.
LED-подсветка 2012SLS46 7030 44 L/ R REV1.1.

Доступна для скачивания документация по ремонту на странице ниже.

TV SONY

Model: KDL-46HX753

Телевизор SONY KDL-46HX753

Дополнительные функции изображения:
Мультиэкран. True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart 3D Год выпуска модели: 2012
Размер экрана по диагонали: 46" (117 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 400 Гц
Матрица: LTY460HQ05
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Контрастность динамическая: 1000000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45), Wi-Fi
Вес телевизора: с подставкой: 16.7 кг
без подставки: 14.6 кг
Размеры с подставкой: 1076x670x240 мм
Размеры без подставки: 1076x650x60 мм
Потребление от сети: 143 Вт

Motionflow XR 400 Гц

Помощь в ремонте. Доступен документ PDF.

Service Manual 145 страниц 2012 г. на модели KDL-32HX750, KDL-32HX751, KDL-32HX753, KDL-32HX755, KDL-32HX757, KDL-32HX758, KDL-32HX759, KDL-40HX750, KDL-40HX751, KDL-40HX753, KDL-40HX755, KDL-40HX756, KDL-40HX757, KDL-40HX758, KDL-40HX759, KDL-40HX75G, KDL-46HX750, KDL-46HX751, KDL-46HX753, KDL-46HX755, KDL-46HX756, KDL-46HX757, KDL-46HX758, KDL-46HX759, KDL-46HX75G, KDL-55HX750, KDL-55HX751, KDL-55HX753, KDL-55HX755, KDL-55HX75G.

Скачать документ AZ3F CHASSIS в архиве (15.8 Мб).

Современные LED-телевизоры SONY, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Малайзии, либо в Словакии (г. Нитра / Трнава). Качество и надёжность их достаточно высоки, соответственно цене.

Техническое описание

Телевизор SONY KDL-46HX753 с ЖК-дисплеем LTY460HQ05, размером по диагонали 46" (117 см) формата 16:9. Динамическая контрастность 1000000:1 достигается специальным контролем работы светодиодов. В данной модели используется боковая подсветка из светодиодов Edge LED.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица LTY460HQ05 и программное обеспечение основной платы MainBoard 1-885-388-51 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор KDL-46HX753 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Видеопроцессор поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность звуковой акустической системы 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен выход для подключения наушников. Для подключения аналогового компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15), который поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.

Мощность, потребляемая рабочем в режиме от сети, составляет 143 Вт. Блок питания APS-315.

Габаритные размеры: с подставкой 1076x670x240 мм, без подставки 1076x650x60 мм.

Масса телевизора: с подставкой: 16.7 кг, без подставки: 14.6 кг.

Внимание! Панель LTY460HQ05 LED-телевизора SONY KDL-46HX753 является самым дорогим его элементом.
Не допускайте ударов по стеклу и чрезмерного давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание любой жидкости на экран. Иногда одной капли воды достаточно, если она стечёт вниз по стеклу на шлейфы, телевизор может стать неремонтопригодным.

Рекомендации пользователям SONY KDL-46HX753

При проявлении любых неисправностей, в первую очередь, целесообразно вспомнить о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне). В них указаны адреса Авторизованных Центров обслуживания.

Если SONY KDL-46HX753 не включается или отключается, следует проверить исправность розеток и удлинителей в местах подключения телевизора к сети.

В случае если SONY KDL-46HX753 не реагирует на пульт, но работают кнопки управления на панели, есть вероятность неисправности пульта управления (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных каналов, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенного оборудования, либо уточнить у оператора об исправности кабельных сетей.
Убедиться в работоспособности телевизора можно от других внешних устройств.

Если нет звука только при просмотре аналоговых (кабельных) программ телевидения, следует проверить в настройках систему передачи звука. Для России действует стандарт D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SONY KDL-46HX753 завис при работе, не реагирует на пульт и на кнопки панели управления, иногда помогает перезагрузка процессора (Reset). Для этого нужно полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 20-30 секунд включить его вновь.

Если разбит или треснул экран

Экран LED телевизора SONY KDL-46HX753 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Небезопасно так же чрезмерное давление на поверхность экрана по любой части площади.

При механических повреждениях экрана требуется замена LED панели LTY460HQ05. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SONY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

В случаях, когда у SONY KDL-46HX753 нет изображения, а звук есть, часто не работает подсветка дисплея.
В LED-телевизорах обычно неисправными оказываются светодиоды внутри панели LTY460HQ05, и реже LED-драйвер.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Замена светодиодов требует разборки панели LTY460HQ05. Такие работы не рекомендуем самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей, тем более, в домашних условиях.

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а у открытого телевизора свет видно через отверстия в корпусе панели.
В этом случае может быть неисправна плата T-CON (Тайминг-Контроллер), но нередко оказывается неисправной и основная плата MainBoard 1-885-388-51. Возможен и программный сбой. Неисправной может быть и панель - повреждения планок, шлейфов, например, после попадания влаги. В таких случаях, в первую очередь, необходимо проверить напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если они в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard 1-885-388-51, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые экраны LED-телевизоров иногда есть возможность восстановить, если не образовались существенные повреждения в шлейфах и на планках панели.

Инструкции и обновления

Улучшение работы телевизора:

Файл PKG2.120EUA, версия 2.120 от 05.11.2014 (100,783,958 байт).

Для моделей: KDL-65HX955, KDL-65HX953, KDL-65HX950, KDL-55HX75G, KDL-55HX755, KDL-55HX753, KDL-55HX751, KDL-55HX750, KDL-55HX855, KDL-55HX853, KDL-55HX850, KDL-55HX955, KDL-55HX953, KDL-55HX950, KDL-46HX75G, KDL-46HX759, KDL-46HX758, KDL-46HX757, KDL-46HX756, KDL-46HX755, KDL-46HX753, KDL-46HX751, KDL-46HX750, KDL-46HX855, KDL-46HX853, KDL-46HX850, KDL-46EX655, KDL-46EX653, KDL-46EX650, KDL-40HX75G, KDL-40HX759, KDL-40HX758, KDL-40HX757, KDL-40HX756, KDL-40HX755, KDL-40HX753, KDL-40HX751, KDL-40HX750, KDL-40HX855, KDL-40HX853, KDL-40HX850, KDL-40EX655, KDL-40EX653, KDL-40EX650, KDL-32HX759, KDL-32HX758, KDL-32HX757, KDL-32HX755, KDL-32HX753, KDL-32HX751, KDL-32HX750, KDL-32EX655, KDL-32EX653, KDL-32EX650, KDL-26EX555, KDL-26EX553, KDL-26EX550, KDL-22EX555, KDL-22EX553, KDL-22EX550.

Файл обновления и инструкции можно скачать на сайте производителя для модели KDL-46HX753.

На данную модель так же предлагаются руководства и инструкции:

Инструкция по эксплуатации. Опубликовано 13 Dec 2012, размер 7.1 MB.
Инструкция по эксплуатации. Опубликовано 01 Jul 2012, размер 4.07 MB.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
