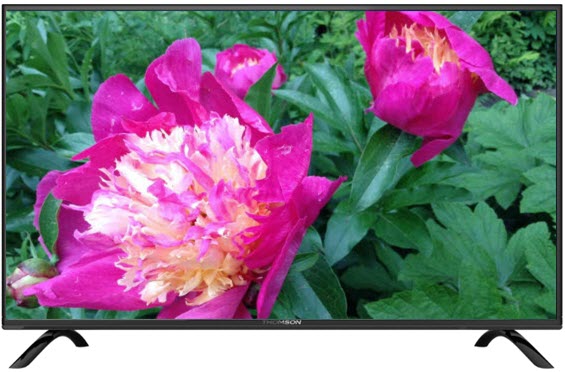

Thomson T40D21SF-01B
LED-телевизор, 40" (102 см), 1920x1080, 2017 года
Состав телевизора T40D21SF-01B
| Шасси | P75-3463GSXV6.1 |
|---|---|
| Main board | P75-3463GSXV6.1 |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | LSC400HN02-8 |
| T-CON | 15Y_40GF11BMB7S4LV0.1 REV 0.3 pins51/2coff |
| Микросхемы T-CON | LTF6482, RT6936, RT6929 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | 40660 35022388 2016-06-16 REV-00 |
| Микросхемы main board | CPU: MSD3463GSA, SPI FLASH: MX25L6406E |
| ШИМ инвертора / драйвера | MP3398A |
| Пульт ДУ | IR: 35022 REV:2.0 |
Уменьшение тока подсветки
Ограничение тока. MP3398A. Общие рекомендации
Чтобы уменьшить ток подсветки в LED-драйверах с контроллером MP3398A, следует пропорционально увеличить общее сопротивление резисторов относительно корпуса на выводе ISET контроллера MP3398A. ISET (установка тока) - вывод 6 в корпусе SOIC-16 (8 в корпусе SOIC-20).
Формула обратной пропорции тока подсветки в миллиамперах и сопротивления Rset в килоомах:
I[mA]=988/Rset[kOhm].
Документ pdf прилагается. MP3398A.
Типовые неисправности
Возможные проявления дефектов
- Телевизор THOMSON T40D21SF-01B не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) - преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой main board P75-3463GSXV6.1.
При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы P75-3463GSXV6.1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MSD3463GSA, SPI FLASH: MX25L6406E и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Внимание пользователям! Самостоятельный ремонт телевизора THOMSON T40D21SF-01B без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board P75-3463GSXV6.1
Плата P75-3463GSXV6.1 от производителя Shenzhen Top-Tech. Процессор Mstar MSD3463GSA, 32 бит, 1 ядро RISC32 MIPS34K, питание ядра 1.15 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в SPI Flash 64Mbit 8MB 25Q64. Для этой платы есть ещё 2 прошивки от других моделей.
Внешний вид main board P75-3463GSXV6.1 показан на рисунке ниже:
Прошивки для Thomson T40D21SF-01B
- T40D21SF-01B, 25Q64 P75-3463GSXV6.1, CRC 70270E67, 4,2 МБ
Характеристики Thomson T40D21SF-01B
LCD, LED, 40", 1920x1080, 1080p Full HD, DVR, 2 TV-тюнера, мощность звука 10 Вт, HDMI x3
Наличие в продаже: Нет в продаже, последняя цена 18 500
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 300 кд/м2 |
| Контрастность | 4000:1 |
| Угол обзора | 178° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, HEVC (H.265), Xvid, MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Каналов в памяти | 699 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2х5 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, VGA, HDMI x3, USB x2 |
|---|---|
| Выходы | AV, коаксиальный |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 919x593x228 мм |
| Размеры без подставки | 919x540x86 мм |
| Вес | с подставкой: 9.9 кг; без подставки: 7.5 кг |
| Крепление на стену | есть |
Рекомендации пользователю Thomson T40D21SF-01B
Современные LED-телевизоры THOMSON, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Официальным представителем корпорации TCL и бренда THOMSON в России является калининградский производитель бытовой электроники ООО «ПКВ ВЕСТ».
Техническое описание
LED-телевизор THOMSON T40D21SF-01B с ЖК-дисплеем LSC400HN02-B, размером по диагонали 40" (102 см) формата 16:9. Заявленная яркость свечения экрана 300 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 4000:1. В LCD-панели применяется прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица LSC400HN02-B и программное обеспечение платы main board P75-3463GSXV6.1 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Поддерживаются форматы мультимедиа: MP3, MPEG4, HEVC (H.265), Xvid, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x3, USB x2. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Используется блок питания в составе main board.
Габаритные размеры: с подставкой 919x593x228 мм, без подставки 919x540x86 мм.
Масса телевизора: с подставкой: 9.9 кг, без подставки: 7.5 кг.
Внимание! Панель LSC400HN02-B LED-телевизора THOMSON T40D21SF-01B является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям THOMSON T40D21SF-01B
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если THOMSON T40D21SF-01B не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если THOMSON T40D21SF-01B не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON T40D21SF-01B завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора THOMSON T40D21SF-01B требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LSC400HN02-B. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
