Thomson T22E31HU
LED-телевизор, 22" (56 см), 1920x1080, 2011 года
Состав телевизора T22E31HU
| Шасси | HK-T.SP7168V02D |
|---|---|
| Main board | HK-T.SP7168V02D |
| Блок питания | AYP250008 3BS0014314 |
| Матрица (панель) | MT215DW01.V1 |
| Инвертор / LED-драйвер | AY21LD-06S02 |
| Микросхемы main board | CPU: SPV7168M, SPI Flash: EN25T16-75HIP, SDRAM: H5DU2562GTR-E3C, Audio: YD1517P |
| ШИМ блока питания | PWM SOT23-6 |
| Ключи блока питания | TO-220 |
| Тюнер | TDQ-3EG3 |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор THOMSON T22E31HU не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
Неисправность в подобных случаях следует начинать искать в цепях источника питания AYP250008.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (TO-220) и выпрямительные диоды.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы HK-T.SP7168V02D следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: SPV7168M, SPI Flash: EN25T16-75HIP, SDRAM: H5DU2562GTR-E3C, Audio: YD1517P на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDQ-3EG3. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Владельцам телевизора T22E31HU рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board HK-T.SP7168V02D
Плата HK-T.SP7168V02D от производителя HIKEEN. Процессор SUNPLUS SPV7168M. Эта плата стоит ещё в 7 телевизорах, для неё есть 1 прошивка от других моделей.
Внешний вид main board HK-T.SP7168V02D показан на рисунке ниже:

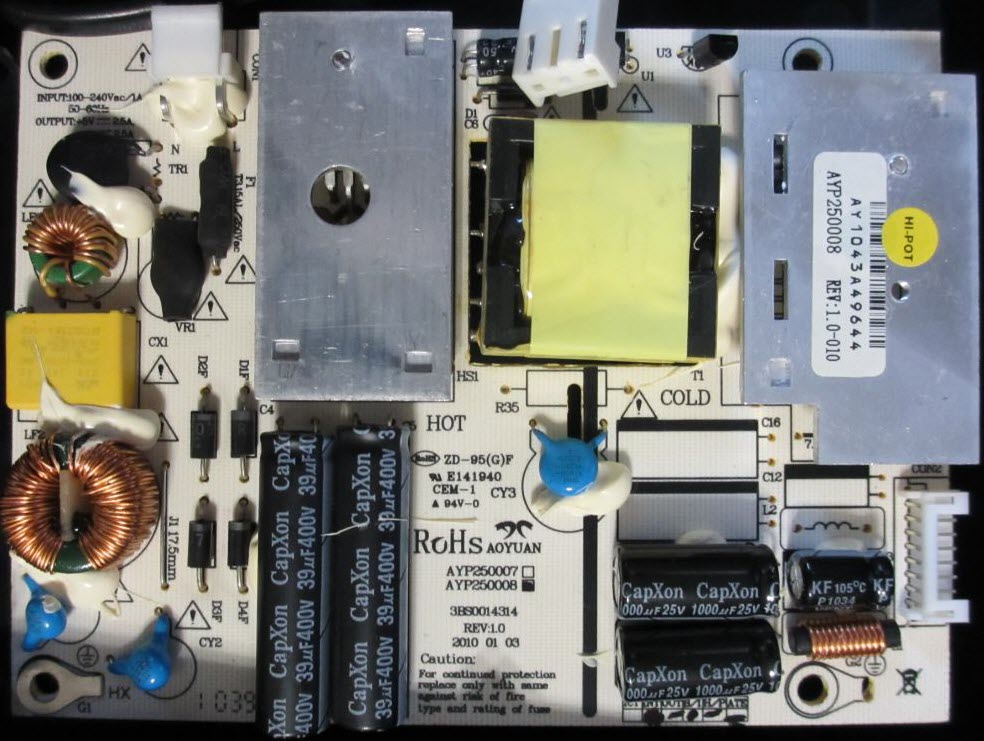

Блок питания AYP250008
Этот блок питания стоит ещё в 2 телевизорах.
AYP250008:
Прошивки для Thomson T22E31HU
- T22E31HU, EN25T16-75HIP HK-T.SP7168V02D, CRC 4952B136, 1,1 МБ
Download Прошивка SPI Flash для THOMSON T22E31HU HK-T.SP7168V02D MT215DW01 V.1 любезно предоставлена участниками форумa по ремонту ТВ.
Характеристики Thomson T22E31HU
LCD, LED, 22", 1920x1080, 1080p Full HD, мощность звука 6 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (56 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Контрастность | 1000:1 |
| Угол обзора | 160° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2х3 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, S-Video, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|
Другие модели на шасси HK-T.SP7168V02D
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Thomson T22E31HU
Современные LED-телевизоры THOMSON, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Официальным представителем корпорации TCL и бренда THOMSON в России является калининградский производитель бытовой электроники ООО «ПКВ ВЕСТ».
Техническое описание
LED-телевизор THOMSON T22E31HU с ЖК-дисплеем MT215DW01.V1, размером по диагонали 22" (56 см) формата 16:9. Заявленная яркость свечения экрана 250 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 1000:1. В конструкции LCD-панели применяется подсветка с торцевым расположением светодиодов - Edge LED.
Матрица MT215DW01.V1 и программное обеспечение платы main board HK-T.SP7168V02D реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаются форматы мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, компонентный, SCART, VGA, HDMI, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Используется блок питания AYP250008.
Внимание! Панель MT215DW01.V1 LED-телевизора THOMSON T22E31HU является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям THOMSON T22E31HU
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если THOMSON T22E31HU не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если THOMSON T22E31HU не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON T22E31HU завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора THOMSON T22E31HU требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели MT215DW01.V1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
