Телевизор TELEFUNKEN TF-LED48S39T2S

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв...

Ремонт телевизора TELEFUNKEN TF-LED48S39T2S. Информация по ремонту для пользователей ниже на странице.

Торговая марка: TELEFUNKEN, модель: TF-LED48S39T2S.
Коротко от телевизоре: LCD, подсветка LED, 48", 1920x1080, 1080p Full HD, DVR, звук: 16Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Bluetooth, Smart TV.

В составе используется MainBoard MSA6284-ZC01-01 и LCD-panel LSC480HN10.
Блок питания (PSU) TV5502-ZC01-01 Power Supply.
LED-подсветка LED48D08-ZC21AG-01 30348008222.

TV TELEFUNKEN

Model: TF-LED48S39T2S

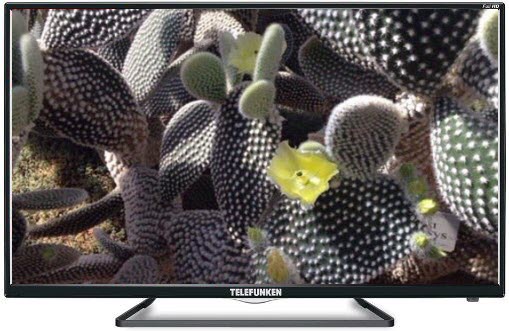

Телевизор TELEFUNKEN TF-LED48S39T2S

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart Год выпуска модели: 2016
Размер экрана по диагонали: 48" (122 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Матрица: LSC480HN10
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android 8 Гб
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность: 4000:1
Угол обзора: 150°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Количество каналов: 610
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, HDMI x3, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi
Размеры с подставкой: 1082x675x260 мм
Размеры без подставки: 1083x638x69 мм

LED-телевизоры TELEFUNKEN, продаваемые сегодня в России, изготавливаются на калининградских предприятиях модульной сборки. Популярность торговой марки, современный дизайн и неплохое качество поддерживают должный покупательский спрос.

Техническое описание

Телевизор TELEFUNKEN TF-LED48S39T2S с ЖК-дисплеем LSC480HN10, размером по диагонали 48" (122 см) формата 16:9. Яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 4000:1. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Матрица LSC480HN10 и программное обеспечение платы MainBoard MSA6284-ZC01-01 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор TF-LED48S39T2S имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Android. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, HDMI x3, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi. Предусмотрен выход для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.

Используется блок питания TV5502-ZC01-01.

Габаритные размеры: C подставкой 1082x675x260 мм, Без подставки 1083x638x69 мм.

Внимание! Панель LSC480HN10 LED-телевизора TELEFUNKEN TF-LED48S39T2S является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям TELEFUNKEN TF-LED48S39T2S

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если TELEFUNKEN TF-LED48S39T2S не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если TELEFUNKEN TF-LED48S39T2S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если TELEFUNKEN TF-LED48S39T2S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора TELEFUNKEN TF-LED48S39T2S требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LED панели LSC480HN10. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TELEFUNKEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у TELEFUNKEN TF-LED48S39T2S нет изображения, но есть звук, часто просто не работает подсветка дисплея LSC480HN10. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели LSC480HN10 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard MSA6284-ZC01-01, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard MSA6284-ZC01-01, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
