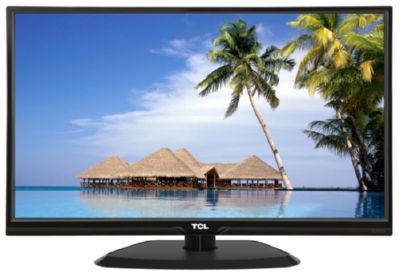

Телевизор TCL L32B2600
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: TCL, модель: L32B2600.
Коротко от телевизоре: ЖК, 720p HD, диагональ 32" (81 см), есть HDMI, есть USB.
В составе используется MainBoard 40-MS1306-MAC2LG и LCD-panel LVW320CSOT E69 V1.
Блок питания (PSU) IPE06R41 81-PBE032-G02 IPE06R11D Power Supply.
TV TCL
Model: L32B2600
Цвет корпуса - черный.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2014 |
| Размер экрана по диагонали: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366x768 |
| Частота обновления: | 50 Гц |
| Матрица: | LVW320CSOT E69 V1 |
| LED подсветка: | есть |
| Поддержка HD: | 720p HD |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Мультимедиа: | MP3, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 10 Вт (2х5 Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, VGA, HDMI, USB |
| Вес телевизора: | 5.3 кг |
| Размеры с подставкой: | 740x502x200 мм |
| Размеры без подставки: | 740x450x114 мм |
Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).
Техническое описание
LED-телевизор TCL L32B2600 с ЖК-дисплеем LVW320CSOT, размером по диагонали 32" (81 см) формата 16:9. В технологии изготовления LCD-панели данного телевизора используется светодиодная LED подсветка.
Матрица LVW320CSOT и программное обеспечение платы MainBoard 40-MS1306-MAC2LG реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаются форматы мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, VGA, HDMI, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Используется блок питания IPE06R41.
Габаритные размеры: с подставкой 740x502x200 мм, без подставки 740x450x114 мм.
Масса телевизора: 5.3 кг.
Внимание! Панель LVW320CSOT E69 V1 LED-телевизора TCL L32B2600 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TCL L32B2600
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TCL L32B2600 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TCL L32B2600 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL L32B2600 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TCL L32B2600 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LVW320CSOT E69 V1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у TCL L32B2600 нет изображения, но есть звук, часто просто не работает подсветка дисплея LVW320CSOT E69 V1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели LVW320CSOT - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 40-MS1306-MAC2LG, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard 40-MS1306-MAC2LG, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
