Телевизор SAMSUNG UE55KU6072U

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: UE55KU6072U, код модели: UE55KU6072UXXH (Корея).
Коротко от телевизоре: LCD, подсветка LED, 55", 3840x2160, 4K UHD, HDR, есть PIP, DVR, есть спутниковый тюнер, звук: 20Вт, разъёмов HDMI: 3, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Samsung есть прошивка (обновление ПО) для UE55KU6072UXXH, версия 1242.0 от 18.02.2020 (Корея). Подробнее...

В составе используется MainBoard BN94-10801C BN41-02528A и LCD-panel CY-GK055HGAV1H.
Блок питания (PSU) BN44-10712A L55S5_KVD Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual 144 страниц 2016 г. на модели UE40KU6072U, UE43KU6072U, UE50KU6072U, UE55KU6072U, UE60KU6072U, UE65KU6072U.

Скачать документ Chassis : UKU6000P в архиве (11.6 Мб).

TV SAMSUNG

Model: UE55KU6072U

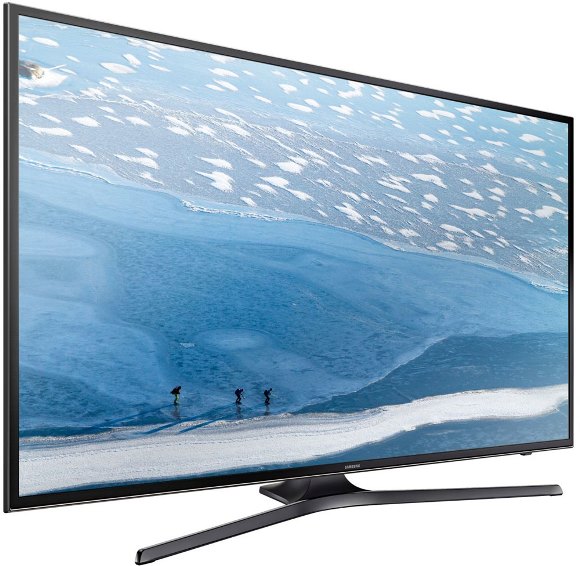

Телевизор SAMSUNG UE55KU6072U

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

Smart UHD Год выпуска модели: 2016
Размер экрана по диагонали: 55" (140 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 1300 Гц
Матрица: CY-GK055HGAV1H
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD, HDR
Контрастность динамическая: 1000000:1
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Вес телевизора: с подставкой: 16 кг
без подставки: 15 кг
Размеры с подставкой: 1243x788x311 мм
Размеры без подставки: 1243x718x63 мм

Picture Quality Index 1300

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG UE55KU6072U с ЖК-дисплеем CY-GK055HGAV1H, размером по диагонали 55" (140 см) формата 16:9. Динамическая контрастность 1000000:1 достигается специальным контролем работы светодиодов в зависимости от яркости сюжета. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Матрица CY-GK055HGAV1H и программное обеспечение основной платы MainBoard BN94-10801C способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения производится по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
Телевизор UE55KU6072U оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.

Используется блок питания BN44-10712A.

Габаритные размеры: с подставкой 1243x788x311 мм, без подставки 1243x718x63 мм.

Масса телевизора: с подставкой: 16 кг, без подставки: 15 кг.

Внимание! Панель CY-GK055HGAV1H LED-телевизора SAMSUNG UE55KU6072U является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям SAMSUNG UE55KU6072U

При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если SAMSUNG UE55KU6072U не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если SAMSUNG UE55KU6072U не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG UE55KU6072U завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора SAMSUNG UE55KU6072U требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана потребуется замена LED панели CY-GK055HGAV1H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у SAMSUNG UE55KU6072U нет изображения, но есть звук, часто просто не работает подсветка дисплея CY-GK055HGAV1H. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели CY-GK055HGAV1H - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN94-10801C, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN94-10801C, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Для модели UE55KU6072UXXH от производителя есть файлы для скачивания:

Последние обновления ПО, прошивки (latest firmwares):

Тип файлаИмя файлаВерсияДатаРазмер
Firmware Update User Manual2016_TV_Firmware_Upgrade_Instruction_1.0_T-JZL6DEUC.pdfВерсия: 1.0Дата: 27.11.2018Размер: 0.35 Mb
Upgrade File (USB)T-JZL6DEUC.zipВерсия: 1242.0Дата: 18.02.2020Размер: 1167.38 Mb
Upgrade File (USB)T-JZL6DEUC_1242.0.exeВерсия: 1242.0Дата: 18.02.2020Размер: 1167.12 Mb

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаВерсияДатаРазмер
e-ManualENG-JZDVBEUK-1.1.3.pdfВерсия: 1.1.3Дата: 09.12.2016Размер: 27.45 Mb

Файлы скачать можно на сайте производителя для модели UE55KU6072UXXH.



Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
