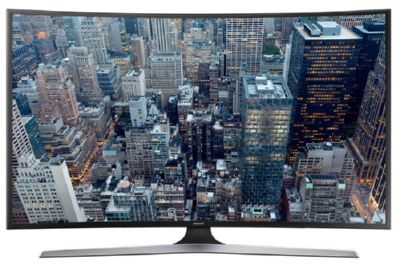

Samsung UE48JU6740U
LED-телевизор, 48" (122 см), 3840x2160, 2015 года
Состав телевизора UE48JU6740U
| Main board | BN41-02344D BN94-10163N |
|---|---|
| Блок питания | BN44-00807A / BN44-00807D |
| Матрица (панель) | CY-WJ048HGLV6H |
Main board BN41-02344D
Плата BN41-02344D от производителя Samsung Electronics. Процессор Samsung SDP1406. Оперативная память DDR3 K4B2G1646Q-BCMA, отдельные микросхемы. Прошивка хранится в eMMC H26M41103HPR, SPI Flash W25Q40.
Блок питания BN44-00807A
Блок питания BN44-00807A: ШИМ FA6A20, PFC SPC7011F, драйвер подсветки SLC3011N. Этот блок питания стоит ещё в 36 телевизорах.
Прошивки для Samsung UE48JU6740U
Прошивки с сайта производителя
UE48JU6740UXXU, UE48JU6740UXZG, версия 1570.0 от Dec 21. 2022 (Корея)
Для модели UE48JU6740UXXU от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Upgrade File (USB) | T-HKMDEUC.zip | Версия: 1570.0 | Дата: Dec 21. 2022 | Размер: 1638.08 Mb |
| Инструкция по обновлению | 2015_ | Версия: 1.0 | Дата: Dec 21. 2022 | Размер: 0.47 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Руководство пользователя | ENG_HMUDVBEUJ-1.312.pdf | Версия: — | Дата: Aug 06. 2015 | Размер: 7.66 Mb |
| Quick Guide | JU6640- | Версия: 1.0 | Дата: Mar 18. 2015 | Размер: 14.04 Mb |
| Quick Guide | JU6640- | Версия: 1.0 | Дата: Mar 19. 2015 | Размер: 6.66 Mb |
| Документ CE DoC | UE48JU66xx_ | Версия: — | Дата: Mar 23. 2015 | Размер: 0.01 Mb |
Файлы скачать можно на сайте производителя для модели UE48JU6740UXXU.
Характеристики Samsung UE48JU6740U
LCD, LED, 48", 3840x2160, 4K UHD, картинка в картинке, DVR, мощность звука 20 Вт, HDMI x4, Ethernet, Wi-Fi, Bluetooth, Smart TV, изогнутый экран
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 48" (122 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD |
| Подсветка | есть |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| Управление | голосом |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 1 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1085x695x310 мм |
| Размеры без подставки | 1085x633x117 мм |
| Вес | с подставкой: 12.3 кг; без подставки: 11.3 кг |
| Крепление на стену | есть |
| Потребление от сети | 172 Вт |
| Особенности | изогнутый экран |
| Региональные коды | uk|||UE48JU6740U|||UE48JU6740UXXU |
Другие модели на main board BN41-02344D
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
- Samsung UE40JU6600U
- Samsung UE48JU6600U
- Samsung UE40JU6610U
- Samsung UE48JU6610U
- Samsung UE50JS7200U UE50JS7200
- Samsung UE40JU6790U
- Samsung UE40JU6530U
- Samsung UE55JU6530U UE55JU6530
- Samsung UE65JU6400U
- Samsung UE55JU6790U
- Samsung UE48JU6790U
- Samsung UE55JU6400U
- Samsung UE60JS7200U
- Samsung UE55JU6450U
- Samsung UE65JU6800
- Samsung UE55JU6872U
- Samsung UE40JU6410U
- Samsung UE40JU6510
- Samsung UE55JU6500
- Samsung UE55JU6510
- Samsung UE40JU6740U
- Samsung UE48JU6510
- Samsung UE55JU6410U
- Samsung UE55JU6670S
- Samsung UE55JU6740U
- Samsung UE55JU6800K
- Samsung UE60JU6800K
- Samsung UE65JU6500
Рекомендации пользователю Samsung UE48JU6740U
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE48JU6740U с ЖК-дисплеем CY-WJ048HGLV6H, размером по диагонали 48" (122 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Матрица CY-WJ048HGLV6H и программное обеспечение основной платы main board BN41-02344D способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор UE48JU6740U оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160.
Мощность, потребляемая рабочем в режиме от сети, составляет 172 Вт. Блок питания BN44-00807A.
Габаритные размеры: с подставкой 1085x695x310 мм, без подставки 1085x633x117 мм.
Масса телевизора: с подставкой: 12.3 кг, без подставки: 11.3 кг.
Внимание! Панель CY-WJ048HGLV6H LED-телевизора SAMSUNG UE48JU6740U является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE48JU6740U
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE48JU6740U не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE48JU6740U не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE48JU6740U завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE48JU6740U требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели CY-WJ048HGLV6H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
