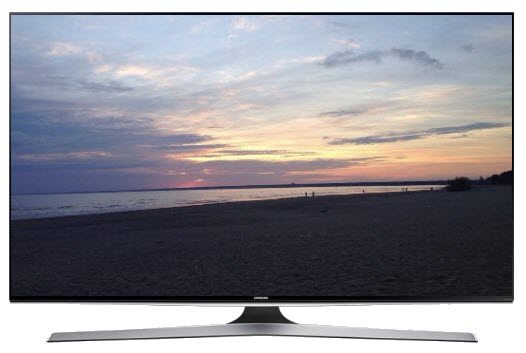

Samsung UE48J6300AU
LED-телевизор, 48" (122 см), 1920x1080, 2015 года
Состав телевизора UE48J6300AU
| Main board | BN41-02353B BN94-09093P |
|---|---|
| Блок питания | BN44-00803A L48CS1_FHS |
| Матрица (панель) | CY-GH048CSLV7V |
Main board BN41-02353B
Плата BN41-02353B от производителя Samsung Electronics. Процессор Samsung SDP1415. Оперативная память DDR3 K4B2G1646Q-BCMA, отдельные микросхемы. Прошивка хранится в eMMC THGBMBG5D1KBAIT, SPI Flash W25Q40. Эта плата стоит ещё в 54 телевизорах, для неё есть 1 прошивка от других моделей.
Блок питания BN44-00803A
Этот блок питания стоит ещё в 7 телевизорах.
Прошивки для Samsung UE48J6300AU
Прошивки с сайта производителя
UE48J6300AUXRU, UE48J6300AUXUA, UE48J6300AUXUZ, версия 1570.0 от 2021
Для модели UE48J6300AUXRU от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Файл с обновлением (USB) | T-HKMFDEUC.zip | Версия: 1570.0 | Дата: 2021 | Размер: 1180.52 Mb |
| Инструкция по обновлению | 2015_ | Версия: 1.0 | Дата: 2015 | Размер: 0.36 Mb |
| Файл с обновлением (USB) | T-HKMFDEUC_1570.0.exe | Версия: 1570.0 | Дата: 2021 | Размер: 1180.79 Mb |
| Файл с обновлением (USB) | T-HKMFDEUC_1570.0_RU.exe | Версия: 1570.0 | Дата: 2021 | Размер: 1180.79 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Инструкция PDF | ENG_HMFDVBEUJ-1.308.pdf | Версия: — | Дата: 2015 | Размер: 6.28 Mb |
| Инструкция PDF | RUS_HMFDVBEUJ-1.308.pdf | Версия: — | Дата: 2015 | Размер: 6.19 Mb |
| Краткое руководство | UJ6200- | Версия: 1.0 | Дата: 2015 | Размер: 16.02 Mb |
| Installation Guide | UJ6L- | Версия: — | Дата: 2015 | Размер: 0.01 Mb |
Файлы скачать можно на сайте производителя для модели UE48J6300AUXRU.
Характеристики Samsung UE48J6300AU
LCD, LED, 48", 1920x1080, 1080p Full HD, картинка в картинке, DVR, мощность звука 20 Вт, HDMI x4, Ethernet, Wi-Fi, Bluetooth, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 48" (122 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Tizen |
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 1 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черная передняя панель с серым основанием |
|---|---|
| Размеры с подставкой | 1076x682x310 мм |
| Размеры без подставки | 1076x631x63 мм |
| Вес | с подставкой: 12.3 кг; без подставки: 12.3 кг |
| Крепление на стену | есть |
| Региональные коды | ru|||UE48J6300AU|||UE48J6300AUXRU |
Другие модели на main board BN41-02353B
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
- Samsung UE40J6200AU UE40J6200
- Samsung UE40J5550 UE40J5550AU
- Samsung UE40J5550AU
- Samsung UE40J5510AU
- Samsung UE48J6200AU
- Samsung UE40J6330AU
- Samsung UE40J6390
- Samsung UE40J6390AU
- Samsung UE48J5550AU
- Samsung UE32J6300 UE32J6300AU
- Samsung UE32J6300AU
- Samsung UE40J5500AU
- Samsung UE48J6330
- Samsung UE48J6330AU
- Samsung UE32J5500AU
- Samsung UE32J5550AU UE32J5550
- Samsung UE40J5530AU UE40J5530
- Samsung UE32J6500AU UE32J6500
- Samsung UE48J5510AU
- Samsung UE40J6300AU UE40J6300
- Samsung UE48J5500AU
- Samsung UE48J6500AU UE48J6500
- Samsung UE40J6500AU
- Samsung UE48J5550
- Samsung UE48J6530AU
- Samsung UE55J6330AU
- Samsung UE55J6500AU
- Samsung UE55J6200AU
- Samsung UE48J6390AU
- Samsung UE50J5500AU
- Samsung UE40J5520AU UE40J5520
- Samsung UE55J5500AU
- Samsung UE48J5600
- Samsung UE55J6300AU
- Samsung UE48J5500AW
- Samsung UE40J6250SU
- Samsung UE40J6590 UE40J6590AU
- Samsung UE40J6590AU
- Samsung UE55J6390AU
- Samsung UE43J5502AK
Рекомендации пользователю Samsung UE48J6300AU
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE48J6300AU с ЖК-дисплеем CY-GH048CSLV7V, размером по диагонали 48" (122 см) формата 16:9. В LCD-панели данной модели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица CY-GH048CSLV7V и программное обеспечение основной платы main board BN41-02353B предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Модель телевизора UE48J6300AU имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему Tizen. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Используется блок питания BN44-00803A.
Габаритные размеры: с подставкой 1076x682x310 мм, без подставки 1076x631x63 мм.
Масса телевизора: с подставкой: 12.3 кг, без подставки: 12.3 кг.
Внимание! Панель CY-GH048CSLV7V LED-телевизора SAMSUNG UE48J6300AU является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE48J6300AU
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE48J6300AU не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE48J6300AU не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE48J6300AU завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE48J6300AU требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели CY-GH048CSLV7V. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
