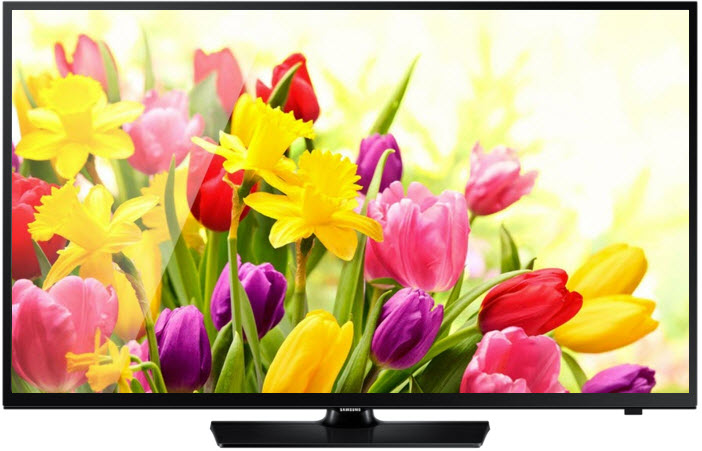

Samsung UE48H4203
LED-телевизор, 48" (122 см), 1366x768, 2014 года
Состав телевизора UE48H4203
| Main board | BN41-02253A BN94-07822H |
|---|---|
| Блок питания | BN44-00757A L48G0B_ESM |
| Матрица (панель) | LSF480AN01 |
Main board BN41-02253A
Плата BN41-02253A от производителя Samsung Electronics. Процессор Samsung SENK15. Оперативная память DDR3 K4B2G1646Q, отдельные микросхемы. Прошивка хранится в eMMC KLM4G1FEAC-C031, SPI Flash 25Q40. Для этой платы есть ещё 1 прошивка от других моделей.
Блок питания BN44-00757A
Этот блок питания стоит ещё в 5 телевизорах.
Прошивки для Samsung UE48H4203
Прошивки с сайта производителя
UE48H4203AKXRU, UE48H4203AKXMS, UE48H4203AKXUZ, версия 1200.0 от 2023
Для модели UE48H4203AKXRU от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Файл с обновлением (USB) | T-NT14MDEUC.zip | Версия: 1200.0 | Дата: 2023 | Размер: 619.8 Mb |
| Инструкция по обновлению | 2014_ | Версия: 1.0 | Дата: 2023 | Размер: 0.44 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Инструкция пользователя | [ENG]NMDVBEUH- | Версия: — | Дата: 2014 | Размер: 2.79 Mb |
| Инструкция пользователя | [RUS]NMDVBEUH- | Версия: — | Дата: 2014 | Размер: 2.64 Mb |
| Краткое руководство | [UH4203- | Версия: 1.0 | Дата: 2014 | Размер: 11.56 Mb |
| Краткое руководство | [UH4203- | Версия: 1.0 | Дата: 2014 | Размер: 11.55 Mb |
| Installation Guide | UH4203- | Версия: 1.0 | Дата: 2015 | Размер: 1.75 Mb |
Файлы скачать можно на сайте производителя для модели UE48H4203AKXRU.
Характеристики Samsung UE48H4203
LCD, 720p HD, диагональ 48" (122 см), Smart TV, HDMI x2, USB, DVB-T2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 48" (122 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | опционально |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
Разъёмы
| Входы | AV, компонентный, SCART, HDMI x2, USB, оптический, Ethernet (RJ-45) |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 9.9 кг |
| Крепление на стену | есть |
| Региональные коды | ru|||UE48H4203AK|||UE48H4203AKXRU |
Другие модели на main board BN41-02253A
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Samsung UE48H4203
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE48H4203 с ЖК-дисплеем LSF480AN01, размером по диагонали 48" (122 см) формата 16:9. В LCD-панели данной модели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица LSF480AN01 и программное обеспечение основной платы main board BN41-02253A обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready).
Телевизор UE48H4203 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, HDMI x2, USB, оптический, Ethernet (RJ-45). Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768.
Используется блок питания BN44-00757A.
Масса телевизора: 9.9 кг.
Внимание! Панель LSF480AN01 LED-телевизора SAMSUNG UE48H4203 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE48H4203
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE48H4203 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE48H4203 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE48H4203 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE48H4203 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели LSF480AN01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
