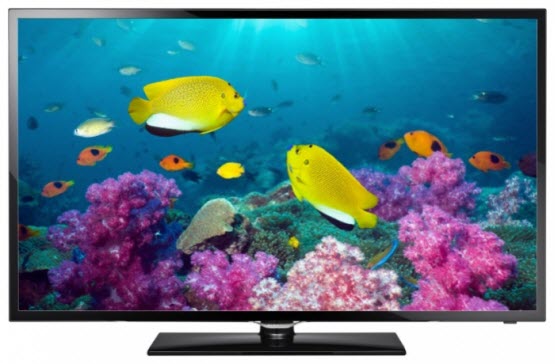

Samsung UE40F5300
LED-телевизор, 40" (102 см), 1920x1080, 2013 года
Состав телевизора UE40F5300
| Main board | BN41-01958A BN94-06485U |
|---|---|
| Блок питания | BN44-00645A L42S1_DSM |
| Матрица (панель) | CY-HF400BGSV1H |
Main board BN41-01958A
Плата BN41-01958A от производителя Samsung Electronics. Процессор Samsung SEMS30. Оперативная память DDR3 K4B2G1646E, K4B4G1646B-BCMA, отдельные микросхемы. Прошивка хранится в eMMC KLM4G1FE3B, SPI Flash W25Q40, WT61P807. Эта плата стоит ещё в 41 телевизоре, для неё есть 4 прошивки от других моделей.
Блок питания BN44-00645A
Блок питания BN44-00645A: ШИМ SEM3110A, PFC SEM3050, дежурный источник SQD2011K, драйвер подсветки SLC5012M (MAP3312B). Этот блок питания стоит ещё в 8 телевизорах.
Схемы и сервис-мануалы
- Service Manual, шасси U85A 2013, 169 стр., 6,6 МБ
Прошивки для Samsung UE40F5300
Прошивки с сайта производителя
UE40F5300AWXXH, UE40F5300AKXXU, UE40F5300AWXZH, версия 2130.0 от Mar 06. 2023 (Корея)
Для модели UE40F5300AWXXH от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Upgrade File (USB) | T-MST12DEUC.zip | Версия: 2130.0 | Дата: Mar 06. 2023 | Размер: 728.54 Mb |
| Инструкция по обновлению | 2013_ | Версия: 1.0 | Дата: Mar 06. 2023 | Размер: 0.44 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Руководство пользователя | [ENG]X12DVBEUF-0313.pdf | Версия: 1.0 | Дата: Mar 16. 2013 | Размер: 4.57 Mb |
Файлы скачать можно на сайте производителя для модели UE40F5300AWXXH.
Характеристики Samsung UE40F5300
LCD, 1080p Full HD, диагональ 40" (102 см), Smart TV, HDMI x3, USB x2, DVB-T2, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | опционально |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, HDMI x3, USB x2, Ethernet (RJ-45) |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 928x612x235 мм |
| Размеры без подставки | 928x552x49 мм |
| Вес | с подставкой: 9.5 кг; без подставки: 8 кг |
| Крепление на стену | есть |
| Потребление от сети | 57 Вт |
| Региональные коды | uk|||UE40F5300AW|||UE40F5300AWXXH |
Другие модели на main board BN41-01958A
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
- Samsung UE32F5300AK
- Samsung UE32F6400AK UE32F6400
- Samsung UE40F6400 UE40F6400AK
- Samsung UE32F4500AK
- Samsung UE42F5300AK
- Samsung UE32F5300
- Samsung UE46F6400AK
- Samsung UE32F6400
- Samsung UE46F6400
- Samsung UE39F5300AK UE39F5300
- Samsung UE32F5500AK UE32F5500AW
- Samsung UE42F5500AK
- Samsung UE46F6540AB
- Samsung UE32F6200 UE32F6200AK
- Samsung UE32F6540
- Samsung UE32F6800 UE32F6800AB
- Samsung UE42F5500
- Samsung UE39F5300
- Samsung UE32F6510AB
- Samsung UE32F5500
- Samsung UE40F6650 UE40F6650AB
- Samsung UE46F6540
- Samsung UE39F5500 UE39F5500AK
- Samsung UE46F6200AK
- Samsung UE50F6400
- Samsung UE46F6200
- Samsung UE46F6800 UE46F6800AB
- Samsung UE46F5300 UE46F5300AK
- Samsung UE50F6800 UE50F6800AB
- Samsung UE46F5500
- Samsung UE50F6200
- Samsung UE75F6400
- Samsung UE50F6500
- Samsung UE40F6270SS
- Samsung UE46F6740
- Samsung UE40F6270
- Samsung UE40F6740
- Samsung UE46F5700
- Samsung UE46F6320
- Samsung UE50F6470
Рекомендации пользователю Samsung UE40F5300
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE40F5300 с ЖК-дисплеем CY-HF400BGSV1H, размером по диагонали 40" (102 см) формата 16:9. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Матрица CY-HF400BGSV1H и программное обеспечение основной платы main board BN41-01958A предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор UE40F5300 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, HDMI x3, USB x2, Ethernet (RJ-45). Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 57 Вт. Блок питания BN44-00645A.
Габаритные размеры: с подставкой 928x612x235 мм, без подставки 928x552x49 мм.
Масса телевизора: с подставкой: 9.5 кг, без подставки: 8 кг.
Внимание! Панель CY-HF400BGSV1H LED-телевизора SAMSUNG UE40F5300 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE40F5300
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE40F5300 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE40F5300 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE40F5300 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE40F5300 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели CY-HF400BGSV1H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
