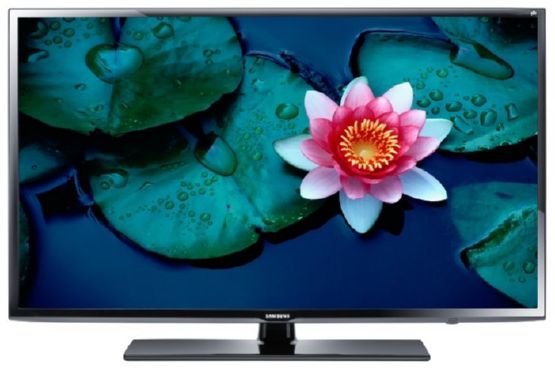

Samsung UE40EH6030
LED-телевизор, 40" (102 см), 1920x1080, 2012 года
Состав телевизора UE40EH6030
| Main board | BN94-05908D |
|---|---|
| Блок питания | BN44-00552A |
| Матрица (панель) | LTJ400HV11-V |
Блок питания BN44-00552A
Блок питания BN44-00552A: ШИМ FSFR1700XSL, PFC SPC7011F, дежурный источник SQD2011K, драйвер подсветки SEM5025. Этот блок питания стоит ещё в 3 телевизорах.
Схемы и сервис-мануалы
- Service Manual, шасси U71I 2012, 77 стр., 6,5 МБ
Прошивки для Samsung UE40EH6030
Прошивки с сайта производителя
UE40EH6030WXKZ, версия 1017.0 от 15.01.2014
Для модели UE40EH6030WXKZ от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Eco Design Information | LED_ | Версия: — | Дата: 29.05.2012 | Размер: 1.18 Mb |
| Файл с обновлением (USB) | T-NVTE5DEUC_1017.0.exe | Версия: 1017.0 | Дата: 15.01.2014 | Размер: 62.03 Mb |
| Файл с обновлением (USB) | T- | Версия: 1017.0 | Дата: 15.01.2014 | Размер: 62.03 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| руководство пользователя | [WEB]NVDVBEU4E- | Версия: 1.0 | Дата: 01.06.2012 | Размер: 3.53 Mb |
| руководство пользователя | NVDVBEU1E-KAZ.pdf | Версия: 1.0 | Дата: 04.06.2012 | Размер: 4.58 Mb |
| руководство пользователя | NVDVBEU3E-RUS.pdf | Версия: 1.0 | Дата: 04.06.2012 | Размер: 4.01 Mb |
Файлы скачать можно на сайте производителя для модели UE40EH6030WXKZ.
Характеристики Samsung UE40EH6030
LCD, LED, 40", 1920x1080, 1080p Full HD, 3D, мощность звука 20 Вт, HDMI x2, Ethernet
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, затворная технология, конвертация 2D в 3D |
Smart TV и мультимедиа
| Wi-Fi | опционально |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, HDMI x2, USB, Ethernet (RJ-45) |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 927x607x227 мм |
| Размеры без подставки | 927x548x93 мм |
| Вес | с подставкой: 10.9 кг; без подставки: 8.9 кг |
| Крепление на стену | есть |
| Потребление от сети | 63 Вт |
| Региональные коды | kz_ru|||UE40EH6030W|||UE40EH6030WXKZ |
Рекомендации пользователю Samsung UE40EH6030
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG UE40EH6030 с ЖК-дисплеем LTJ400HV11-V, размером по диагонали 40" (102 см) формата 16:9. В LCD-панели данной модели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Матрица LTJ400HV11-V и программное обеспечение основной платы main board BN94-05908D предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, HDMI x2, USB, Ethernet (RJ-45). Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 63 Вт. Блок питания BN44-00552A.
Габаритные размеры: с подставкой 927x607x227 мм, без подставки 927x548x93 мм.
Масса телевизора: с подставкой: 10.9 кг, без подставки: 8.9 кг.
Внимание! Панель LTJ400HV11-V LED-телевизора SAMSUNG UE40EH6030 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG UE40EH6030
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG UE40EH6030 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG UE40EH6030 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG UE40EH6030 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG UE40EH6030 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели LTJ400HV11-V. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
