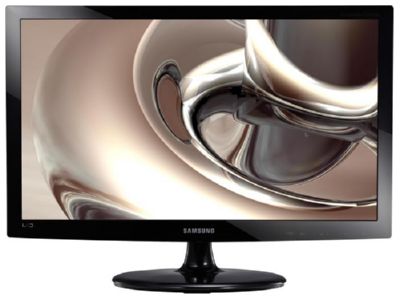

Телевизор SAMSUNG T22B300

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: T22B300.
Коротко от телевизоре: LCD, подсветка LED, 22", 1920x1080, 1080p Full HD, TFT TN, есть PIP, звук: 10 Вт.

В составе используется MainBoard BN41-02152B BN94-07506C и LCD-panel M215HGE-L21.
Блок питания внешний Adapter AC/DC 14 V.

TV SAMSUNG

Model: T22B300

Телевизор SAMSUNG T22B300

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Год выпуска модели: 2012
Размер экрана по диагонали: 22" (56 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 50 Гц
Матрица: M215HGE-L21
LED подсветка: есть, Edge LED
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Контрастность динамическая: 5000000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, VGA, HDMI, USB
Вес телевизора: с подставкой: 3.95 кг
без подставки: 3.7 кг
Размеры с подставкой: 510x397x195 мм
Размеры без подставки: 510x318x47 мм
Потребление от сети: 35 Вт

Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.

Техническое описание

Телевизор SAMSUNG T22B300 с ЖК-дисплеем M215HGE-L21, размером по диагонали 22" (56 см) формата 16:9. Необходимая яркость экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1000:1. Динамическая контрастность 5000000:1 достигается специальным контролем работы светодиодов в зависимости от яркости сюжета. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица M215HGE-L21 и программное обеспечение основной платы MainBoard BN41-02152B предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, VGA, HDMI, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1920x1080.

Мощность, потребляемая рабочем в режиме от сети, составляет 35 Вт. Блок питания внешний Adapter AC/DC 14 V.

Габаритные размеры: с подставкой 510x397x195 мм, без подставки 510x318x47 мм.

Масса телевизора: с подставкой: 3.95 кг, без подставки: 3.7 кг.

Внимание! Панель M215HGE-L21 LED-телевизора SAMSUNG T22B300 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям SAMSUNG T22B300

При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если SAMSUNG T22B300 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если SAMSUNG T22B300 не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если SAMSUNG T22B300 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LED телевизора SAMSUNG T22B300 требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана потребуется замена LED панели M215HGE-L21. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у SAMSUNG T22B300 нет изображения, но есть звук, часто просто не работает подсветка дисплея M215HGE-L21. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели M215HGE-L21 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-02152B, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-02152B, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
