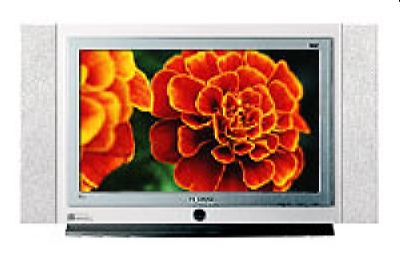

Телевизор SAMSUNG LW40A13W
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: SAMSUNG, модель: LW40A13W, код модели: LW40A13WX/BWT (Украина).
Коротко от телевизоре: LCD, 40", 1280x768, 720p HD, есть PIP, звук: 10 Вт, DVI.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 99 страниц на модели LW29A13W, LW40A13W.
TV SAMSUNG
Model: LW40A13W
Дополнительные функции изображения:
Мультиэкран.
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - серебристый.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2003 |
| Размер экрана по диагонали: | 40" (102 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1280x768 |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 500 кд/м2 |
| Контрастность: | 600:1 |
| Угол обзора: | 170° |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Телетекст: | с памятью на 2000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 10 Вт (2 х 10 Вт) |
| Разъём наушников: | есть |
| Интерфейс: | AV, аудио x6, S-Video, компонентный x2, SCART x2, RGB, DVI HDCP, оптический, коаксиальный |
| Вес телевизора: | 32 кг |
| Размеры с подставкой: | 1230x740x317 мм |
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LW40A13W с ЖК-дисплеем, размером по диагонали 40" (102 см) формата 16:9. Необходимая яркость свечения 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 600:1.
Конструкция и технические возможности телевизора обеспечивают просмотр изображения в высоком качестве HD при разрешении 1280x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 10 Вт (2 х 10 Вт). Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x6, S-Video, компонентный x2, SCART x2, RGB, DVI HDCP, оптический, коаксиальный. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768.
Габаритные размеры: с подставкой 1230x740x317 мм, .
Масса телевизора: 32 кг.
Внимание! Панель LCD-телевизора SAMSUNG LW40A13W является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LW40A13W
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LW40A13W не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LW40A13W не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LW40A13W завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LW40A13W требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у SAMSUNG LW40A13W часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
