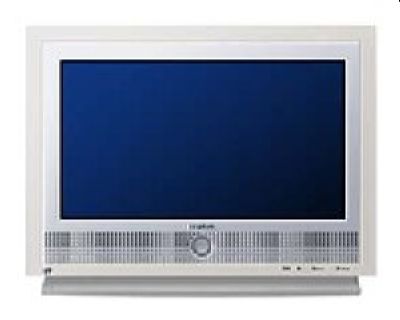

Телевизор SAMSUNG LW22A13W
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: SAMSUNG, модель: LW22A13W, код модели: LW22A13WX/BWT (Казахстан).
Коротко от телевизоре: LCD, диагональ 22" (55 см), есть PIP.
В составе используется MainBoard BN41-00305B BN91-00682A и LCD-panel TM220WX-71N31.
Блок питания внешний Adapter 14V AC/DC.
TV SAMSUNG
Model: LW22A13W
Дополнительные функции звука:
Объемный звук.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2003 |
| Размер экрана по диагонали: | 22" (55 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | |
| Матрица: | TM220WX-71N31 |
| Кадр в кадре (PIP): | есть |
| Яркость: | 450 кд/м2 |
| Контрастность: | 500:1 |
| Угол обзора: | 170° |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Количество каналов: | 100 |
| Телетекст: | с памятью на 10 стр. |
| Звук стерео: | есть |
| Мощность звука: | 14 Вт (2x7Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, SCART x2, RGB |
| Вес телевизора: | 9 кг |
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LW22A13W с ЖК-дисплеем TM220WX-71N31, размером по диагонали 22" (55 см) формата 16:9. Необходимая яркость свечения 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 500:1. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC.
Мощность акустической системы звука 14 Вт (2x7Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART x2, RGB. Предусмотрен разъём для подключения наушников.
Используется блок питания внешний Adapter 14V AC/DC.
Габаритные размеры: 600x443x66 мм.
Масса телевизора: 9 кг.
Внимание! Панель TM220WX-71N31 LCD-телевизора SAMSUNG LW22A13W является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LW22A13W
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LW22A13W не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LW22A13W не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LW22A13W завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LW22A13W требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели TM220WX-71N31. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у SAMSUNG LW22A13W часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) TM220WX-71N31, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели TM220WX-71N31 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).
Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-00305B, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard BN41-00305B, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.
Инструкции и обновления
Для модели LW22A13WDX/XEC от производителя есть файлы для скачивания:
Open Source Guide. Файл 20040326152704750_[OPEN_SOURCE_GUIDE]BN68-02223A.pdf. Изменён 2010-01-18. Версия 1.1. Размер 0.3 Мб.
User Manual - Инструкция пользователю. Файл 20040326152704750_BN68-00349E-02Eng.pdf. Изменён 2004-12-20. Версия 1.0. Размер 4.22 Мб.
Файлы скачать можно на сайте производителя для модели LW22A13WDX/XEC.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
