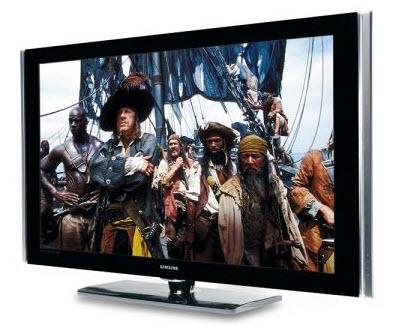

Телевизор SAMSUNG LE52F96BD
Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...
Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.
Торговая марка: SAMSUNG, модель: LE52F96BD, код модели: LE52F96BDX/XEU (Корея).
Коротко от телевизоре:
LCD, подсветка LED, 52", 1920x1080, 1080p Full HD, есть PIP, звук: 30Вт, разъёмов HDMI: 3.
В составе используется MainBoard BN41-00919B BN94-01447G и LCD-panel V520H1-LE1.
Блок питания (PSU) BN44-00186A SP55P PSLF401501A Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual 8 файлов 2008 г. на модели LE40F86BD, LE46F86BD, LE52F96BD, LE70F96BD.
Скачать документ Chassis: GPY40SEN / GPY46SEN / GRZ52SEN / GRZ70SEN в архиве (15.9 Мб).
TV SAMSUNG
Model: LE52F96BD
Дополнительные функции звука:
Объемный звук.
Цвет корпуса - черный.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| LCD TV LED | Год выпуска модели: 2007 |
| Размер экрана по диагонали: | 52" (132 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1920x1080 |
| Матрица: | V520H1-LE1 |
| LED подсветка: | есть |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 550 кд/м2 |
| Контрастность динамическая: | 500000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 8 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, JPEG |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 30 Вт (2x15Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB |
| Вес телевизора: | 42 кг |
| Размеры с подставкой: | 1372x845x320 мм |
| Размеры без подставки: | 1372x780x120 мм |
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG LE52F96BD с ЖК-дисплеем V520H1-LE1, размером по диагонали 52" (132 см) формата 16:9. Необходимая яркость экрана 550 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 500000:1 достигается специальным контролем работы светодиодов в зависимости от яркости сюжета. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка.
Матрица V520H1-LE1 и программное обеспечение основной платы MainBoard BN41-00919B предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 30 Вт (2x15Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1920x1080.
Используется блок питания BN44-00186A.
Габаритные размеры: с подставкой 1372x845x320 мм, без подставки 1372x780x120 мм.
Масса телевизора: 42 кг.
Внимание! Панель V520H1-LE1 LED-телевизора SAMSUNG LE52F96BD является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG LE52F96BD
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG LE52F96BD не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG LE52F96BD не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE52F96BD завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG LE52F96BD требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели V520H1-LE1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
Для мастеров и продвинутых пользователей
Если у SAMSUNG LE52F96BD нет изображения, но есть звук, часто просто не работает подсветка дисплея V520H1-LE1. Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.
Для замены светодиодов требуется разборка LCD-панели V520H1-LE1 - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей
Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-00919B, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard BN41-00919B, а так же синхронизирующих сигналов к шлейфам с драйверами.
Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.
Инструкции и обновления
Для модели LE52F96BDX/BWT от производителя есть файлы для скачивания:
Краткая инструкция. Файл PDF main.htm. Изменён 2007-08-31. Версия 1.0. Размер 0.01 Мб.
руководство пользователя. Файл 20070919174726984_BN68-01313E-00L02-0817.pdf. Изменён 2007-09-21. Версия 1.0. Размер 22.41 Мб.
Общепринятая лицензия. Файл 20070919174726984_[OPEN_SOURCE_GUIDE]BN68-02223A.pdf. Изменён 2010-01-18. Версия 1.1. Размер 0.3 Мб.
Файлы скачать можно на сайте производителя для модели LE52F96BDX/BWT.
Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
