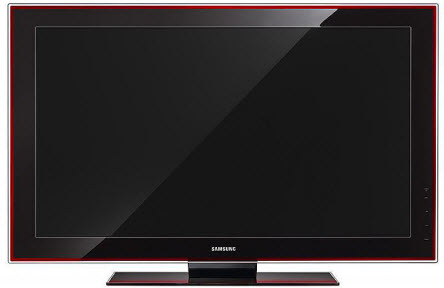

Samsung LE32A756R1F
ЖК-телевизор, 32" (81 см), 1920x1080, 2008 года
Состав телевизора LE32A756R1F
| Main board | BN41-00974D BN94-02255A |
|---|---|
| Блок питания | BN44-00208A PSLF171501B |
| Матрица (панель) | LTF320HA04 |
Блок питания BN44-00208A
Блок питания BN44-00208A: ШИМ MC33067P, PFC FAN7530, дежурный источник FSQ0365RN. Этот блок питания стоит ещё в 9 телевизорах.
Прошивки для Samsung LE32A756R1F
Прошивки с сайта производителя
LE32A756R1FXUA, версия T-AMBPEUMD-1023.0 от 11.05.2009 (Украина)
Для модели LE32A756R1FXUA от производителя есть файлы для скачивания:
Последние обновления ПО, прошивки (latest firmwares):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Обновить файл | T-AMBPEUMD.exe | Версия: T-AMBPEUMD-1023.0 | Дата: 11.05.2009 | Размер: 1.29 Mb |
| Файл для обновления | swupgrade-SD_DTV-Eng.pdf | Версия: 4.0 | Дата: 26.11.2008 | Размер: 0.56 Mb |
| Файл для обновления | swupgrade-SD_DTV-rus.pdf | Версия: 1.0 | Дата: 26.11.2008 | Размер: 0.55 Mb |
| Файл для обновления | swupgrade-SD_DTV-ukr.pdf | Версия: 1.0 | Дата: 26.11.2008 | Размер: 0.55 Mb |
| Open Source Guide | [OPEN_ | Версия: 1.0 | Дата: 04.03.2010 | Размер: 0.3 Mb |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Краткая инструкция | 20080827201838515_ | Версия: 1.0 | Дата: 28.08.2008 | Размер: 1.35 Mb |
| Краткая инструкция | 20081001145001046_ | Версия: 1.0 | Дата: 02.10.2008 | Размер: 1.9 Mb |
| Руководство пользователя | 20081009153013046_ | Версия: 1.0 | Дата: 10.10.2008 | Размер: 38.91 Mb |
| Общедоступная лицензия | General_ | Версия: 1.0 | Дата: 31.07.2009 | Размер: 0.42 Mb |
| Лицензия | [OPEN_ | Версия: 1.0 | Дата: 08.01.2010 | Размер: 0.33 Mb |
Файлы скачать можно на сайте производителя для модели LE32A756R1FXUA.
Характеристики Samsung LE32A756R1F
LCD, 32", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x4
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Динамическая контрастность | 70000:1 |
| Угол обзора | 178° |
| Время отклика | 6 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Форматы мультимедиа | MP3, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x4, USB |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 806x585x252 мм |
| Размеры без подставки | 806x528x81 мм |
| Вес | с подставкой: 13.8 кг; без подставки: 11.6 кг |
| Крепление на стену | есть |
| Потребление от сети | 200 Вт |
| Региональные коды | ua|||LE32A756R1F|||LE32A756R1FXUA |
Другие модели на main board BN41-00974D
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Samsung LE32A756R1F
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE32A756R1F с ЖК-дисплеем LTF320HA04, размером по диагонали 32" (81 см) формата 16:9. Динамическая контрастность 70000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица LTF320HA04 и программное обеспечение основной платы main board BN41-00974D предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x4, USB. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 200 Вт. Блок питания BN44-00208A.
Габаритные размеры: с подставкой 806x585x252 мм, без подставки 806x528x81 мм.
Масса телевизора: с подставкой: 13.8 кг, без подставки: 11.6 кг.
Внимание! Панель LTF320HA04 LCD-телевизора SAMSUNG LE32A756R1F является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE32A756R1F
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE32A756R1F не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE32A756R1F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE32A756R1F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE32A756R1F требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTF320HA04. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
