Panasonic TX-LR32U20 TX-L32U20
ЖК-телевизор, 32" (81 см), 1920x1080, 2011 года
- Другие обозначения: TX-LR32U20
Состав телевизора TX-LR32U20 TX-L32U20
| Шасси | KM09 |
|---|---|
| Main board | TNP4G468 1 A |
| Блок питания | TNP4G469 AB 2 P |
| Матрица (панель) | AX080F072G |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | Nand Flash: H27U1G8F2BTR, EEPROM: 24C32, Audio: LV4921 |
| ШИМ блока питания | STR-A6059 (Stb), FA5501AN (PFC), SSC9512 |
| Ключи блока питания | B1CERR000043, B1CER000060 |
| ШИМ инвертора / драйвера | STR-H7214, STR-H3475 |
| Ключи инвертора | B1CERG000030 |
| Тюнер | ENG37F03KF |
| Пульт ДУ | IR: TNPA4834 1 V |
Типовые неисправности
Возможные неисправности
- Телевизор PANASONIC TX-LR32U20 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями обычно выходит из строя модуль питания TNP4G469.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (B1CERR000043, B1CER000060) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) STR-A6059 (Stb), FA5501AN (PFC), SSC9512, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TNP4G468 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - Nand Flash: H27U1G8F2BTR, EEPROM: 24C32, Audio: LV4921 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
При подозрении на неисправность тюнера ENG37F03KF, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PANASONIC TX-LR32U20 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board TNP4G468
Плата TNP4G468 от производителя Panasonic Corporation. Процессор R2A11014AFT. Эта плата стоит ещё в 2 телевизорах.
Внешний вид main board TNP4G468 показан на рисунке ниже:

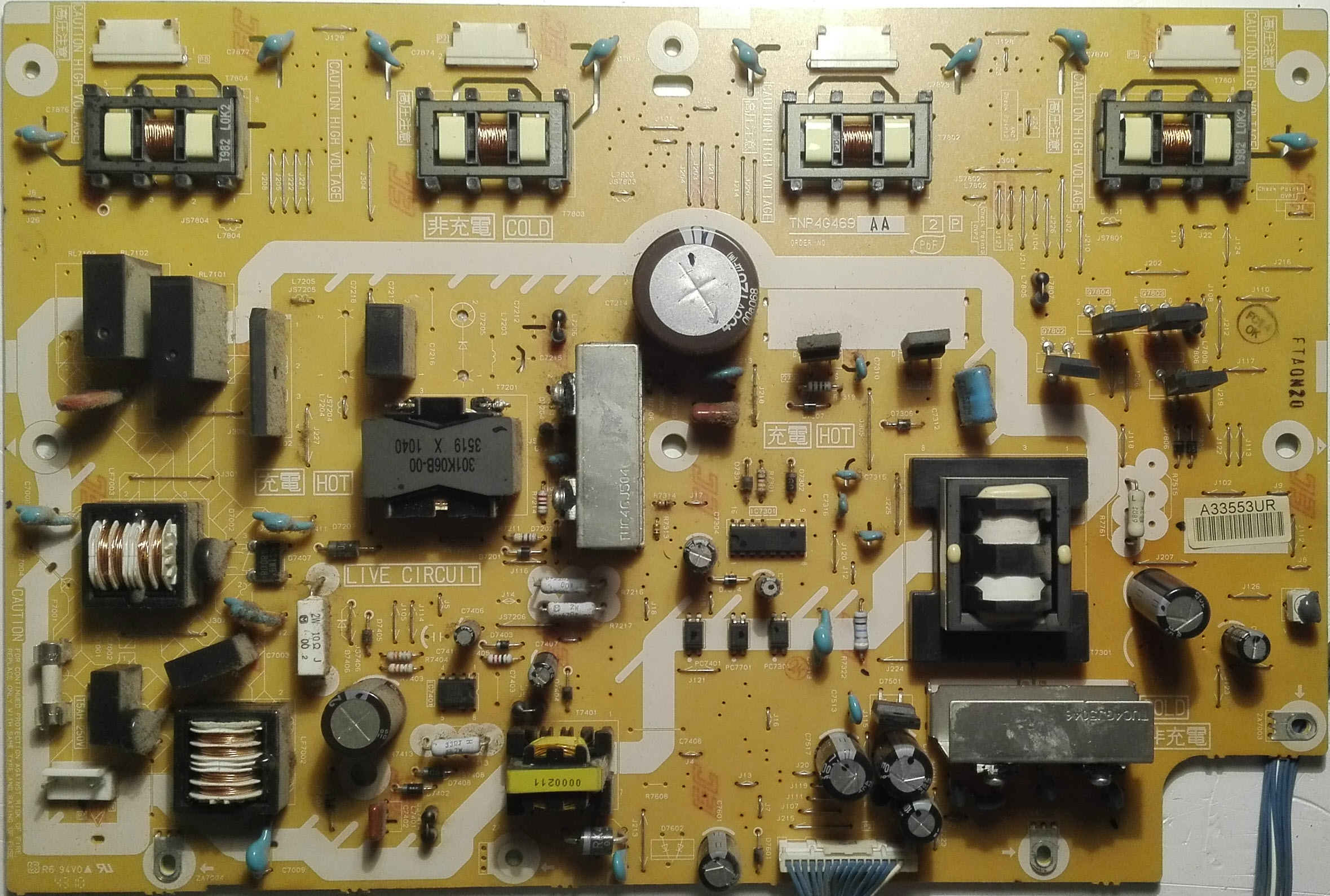

Блок питания TNP4G469
Этот блок питания стоит ещё в 3 телевизорах.
TNP4G469:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2010, 152 стр., 21,3 МБ
E1432AGBG-8E-F, H27U1G8F2BTR, 24C32, 24C16, LV4921, BD8365KV, BU8364KV, D2817R, R2A11014AFT, AN34042A, TPS53125, TPC8116.
Характеристики Panasonic TX-LR32U20 TX-L32U20
LCD, 32", 1920x1080, 1080p Full HD, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Динамическая контрастность | 20000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Каналов в памяти | 100 |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, аудио x3, компонентный, VGA, HDMI x3, USB |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 798x551x217 мм |
| Размеры без подставки | 798x511x93 мм |
| Вес | с подставкой: 11 кг; без подставки: 9.5 кг |
| Крепление на стену | есть |
Другие модели на шасси KM09
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Panasonic TX-LR32U20 TX-L32U20
LCD-телевизоры PANASONIC с ламповой подсветкой CCFL(EEFL), достаточное количество которых было ранее продано в РФ, ещё находятся в эксплуатации, в определённой степени, сложны в ремонте и обслуживаются, главным образом, в авторизованных сервисных центрах.
Техническое описание
Телевизор PANASONIC TX-LR32U20 с ЖК-дисплеем AX080F072G, размером по диагонали 32" (81 см) формата 16:9. Динамическая контрастность 20000:1 обеспечивается специальным контролем работы подсветки в зависимости от освещённости участков в сюжете.
Матрица AX080F072G и ПО основной платы main board TNP4G468 могут обеспечить просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической аудиосистемы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x3, компонентный, VGA, HDMI x3, USB. Для индивидуального прослушивания предусмотрен выход подключения наушников. Для подключения компьютера или ноутбука используется разъём VGA (D-Sub 15), поддерживающий разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
В телевизоре используется блок питания TNP4G469.
Габаритные размеры: с подставкой 798x551x217 мм, без подставки 798x511x93 мм.
Масса телевизора: с подставкой: 11 кг, без подставки: 9.5 кг.
Внимание! Панель AX080F072G LCD-телевизора PANASONIC TX-LR32U20 является достаточно дорогим его компонентом.
Не допускайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям PANASONIC TX-LR32U20
Прежде чем звонить в ремонтную службу, иногда следует убедиться, что телевизор действительно неисправен.
Если PANASONIC TX-LR32U20 не включается или периодически отключается, полезно проверить исправность розеток и удлинителей в местах подключения телевизора к сети. Это можно сделать с помощью любого бытового электроприбора, например, фена или настольной лампы.
Если PANASONIC TX-LR32U20 не реагирует на пульт, но работают кнопки панели управления, есть вероятность неисправности пульта (не работает пульт). Возможно, пришла пора заменить в нём батарейки.
Если появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что к телевизору подключен выбранный источник синала. Для телевидения (в режиме TV) так же необходимо соблюдать коммутацию цифровое/аналоговое.
Если нет звука при просмотре аналоговых программ, целесообразно проверить в настройках на каналы установленную систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PANASONIC TX-LR32U20 завис, не реагирует на пульт и кнопки панели управления, может помочь перезагрузка. Для этого нужно полностью отключить телевизор, вытащив вилку шнура из розетки, и через 10-15 секунд снова включить.
Если разбит или треснул экран
Стекло экрана LCD телевизора PANASONIC TX-LR32U20 требует бережного отношения и может треснуть даже при ударе по нему детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана.
При повреждениях экрана требуется замена LCD панели AX080F072G. Цену на такой ремонт можно уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в сопроводительных документах или на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
