Телевизор PANASONIC TX-L55WT50

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PANASONIC, модель: TX-L55WT50.
Коротко от телевизоре: LCD, подсветка LED, 55", 1920x1080, 1080p Full HD, 3D, есть PIP, DVR, звук: 18Вт, разъёмов HDMI: 4, доступ в Интернет, Wi-Fi, Bluetooth, Smart TV.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 69 страниц 2012 г. на модели TX-L55WT50Bб TX-L55WT50Yб TX-LR55WT50.

Скачать документ LA34 Chassis в архиве (12.4 Мб).

TV PANASONIC

Model: TX-L55WT50

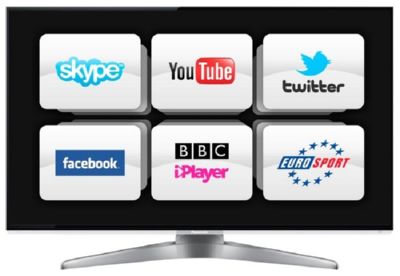

Телевизор PANASONIC TX-L55WT50

Дополнительные функции изображения:
Мультиэкран. True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - черный.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

LCD TV LED Smart 3D Год выпуска модели: 2012
Размер экрана по диагонали: 55" (140 см)
Формат экрана: 16:9
Максимальное разрешение: 1920x1080
Частота обновления: 1600 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: с памятью на 1500 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 18 Вт (2х4 +10 Вт)
Акустика: 3 динамика, сабвуфер есть
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi
Вес телевизора: с подставкой: 19.5 кг
без подставки: 17 кг
Размеры с подставкой: 1236x804x335 мм
Размеры без подставки: 1236x726x27 мм
Потребление от сети: 152 Вт

Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...

Техническое описание

Телевизор PANASONIC TX-L55WT50 с ЖК-дисплеем, размером по диагонали 55" (140 см) формата 16:9. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Имеется поддержка 3D изображения с активной (затворной) технологией разделения правого и левого каналов.
Конструкция и технические возможности телевизора могут обеспечить просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор TX-L55WT50 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической аудиосистемы 18 Вт (2х4 +10 Вт) обеспечивают 3 динамика. Используется система стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi. Для индивидуального прослушивания предусмотрен выход подключения наушников. Для подключения компьютера или ноутбука используется разъём VGA (D-Sub 15), поддерживающий разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.

Потребляемая телевизором мощность в рабочем в режиме составляет 152 Вт.

Габаритные размеры: с подставкой 1236x804x335 мм, без подставки 1236x726x27 мм.

Масса телевизора: с подставкой: 19.5 кг, без подставки: 17 кг.

Внимание! Панель LED-телевизора PANASONIC TX-L55WT50 является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PANASONIC TX-L55WT50

При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.

Если PANASONIC TX-L55WT50 не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.

Если PANASONIC TX-L55WT50 не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.

Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PANASONIC TX-L55WT50 завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.

Если разбит или треснул экран

Экран LED телевизора PANASONIC TX-L55WT50 требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PANASONIC TX-L55WT50 нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
