Телевизор PANASONIC TX-24ESW504

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: PANASONIC, модель: TX-24ESW504.
Коротко от телевизоре: LCD, подсветка LED, 23.6", 1366x768, 720p HD, DVR, есть спутниковый тюнер, звук: 6Вт, разъёмов HDMI: 2, доступ в Интернет, Wi-Fi, Smart TV.

На сайте Panasonic есть прошивка - обновление ПО (Firmware) на TX-24ESW504. Версия 3.061 от 30 Jul. 2019 г. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 83 страниц 2017 г. на модели TX-24ES513E, TX-24ESW504.

Скачать документ LA75 Chassis в архиве (11.2 Мб).

TV PANASONIC

Model: TX-24ESW504

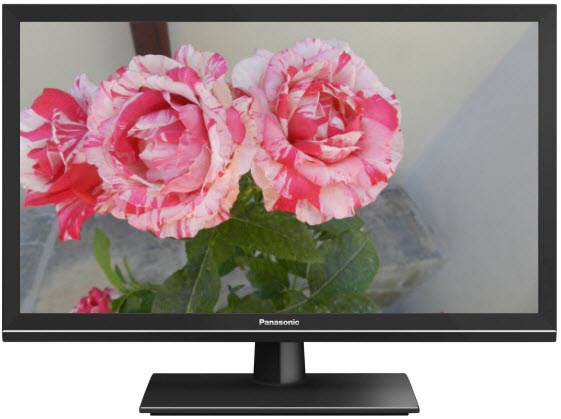

Телевизор PANASONIC TX-24ESW504

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - серебристый.

Крепление к стене VESA 100×100 мм.

Основные технические характеристики:

LCD TV LED Smart Год выпуска модели: 2017
Размер экрана по диагонали: 23.6" (60 см)
Формат экрана: 16:9
Максимальное разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 720p HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, Miracast
Вес телевизора: с подставкой: 5 кг
без подставки: 4 кг
Размеры с подставкой: 562x409x180 мм
Размеры без подставки: 562x344x62 мм

Backlight Motion Rate 600 Гц

Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...

Техническое описание

Телевизор PANASONIC TX-24ESW504 с ЖК-дисплеем, размером по диагонали 23.6" (60 см) формата 16:9. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Конструкция и технические возможности телевизора предусматривают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в графическом стандарте 720p (HD Ready).
Телевизор TX-24ESW504 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической аудиосистемы 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, Miracast. Для индивидуального прослушивания предусмотрен выход подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.

Габаритные размеры: с подставкой 562x409x180 мм, без подставки 562x344x62 мм.

Масса телевизора: с подставкой: 5 кг, без подставки: 4 кг.

Внимание! Панель LED-телевизора PANASONIC TX-24ESW504 является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.

Рекомендации пользователям PANASONIC TX-24ESW504

При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.

Если PANASONIC TX-24ESW504 не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.

Если PANASONIC TX-24ESW504 не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.

Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если PANASONIC TX-24ESW504 завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.

Если разбит или треснул экран

Экран LED телевизора PANASONIC TX-24ESW504 требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.

При повреждениях экрана требуется замена LED панели. В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Если у PANASONIC TX-24ESW504 нет изображения, но есть звук, часто просто не работает подсветка дисплея . Причём, в LED-телевизорах обычно выходят из строя светодиоды внутри панели, реже LED-драйвер.
В таких случаях можно увидеть еле заметное изображение при удачном попадании внешнего освещения на экран.

Для замены светодиодов требуется разборка LCD-панели - процесс, требующий от мастера опыта и квалификации. Не рекомендуем производить такие работы самостоятельно владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей

Если нет изображения, а подсветка работает - экран при включении становится чуть светлее, а в открытом телевизоре видно свет через отверстия в корпусе панели.
В этом случае неисправной может оказаться и панель - повреждения планок, шлейфов, например, как следствие попадания влаги после неудачной помывки экрана, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard, возможен так же и программный сбой.
Тогда в первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom.
Если эти замеры в пределах нормы, необходимо осциллографом отследить прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов к шлейфам с драйверами.

Залитые или неудачно помытые экраны LED-телевизоров есть возможность восстановить, примерно в половине случаев, обычно, если не образовались существенные повреждения в шлейфах и планках панели.

Инструкции и обновления

Обновление программного обеспечения - Software/Firmware Update:

Версия 3.061 от 30 Jul. 2019. Файл P172_3061.zip 136 717 342 bytes.

Для моделей TX-32ES400E, TX-32ES403E, TX-32ESW404, TX-40ES400E, TX-40ES403E, TX-40ESW404, TX-49ES400E, TX-49ES403E, TX-49ESW404, TX-24ES500E, TX-24ES513E, TX-24ESW504.

Скачать файл и инструкции по обновлению можно на сайте производителя для модели TX-24ESW504.

Результаты обновлений:

Date/VersionДополнения/изменения
Jul. 30, 2019 Ver. 3.061Улучшена стабильность системы.
Oct. 23, 2018 Ver. 3.056Улучшена стабильность системы.
Jul. 17, 2018 Ver. 3.051Улучшена стабильность системы.
Aug. 1, 2017 Ver. 3.022Улучшено сетевое приложение.
Apr. 18, 2017 Ver. 3.005Поддержка сетевых приложений.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
